Ref: 12x8 Série / Bride - Vérin

Capteur de force pour vérin - 50 à 1500 kN - haute précision - Fatigue

  • Cellule de force plate haute résistance
  • Etendue de mesure : ±50 kN à ± 1500 kN (voire plus sur demande)
  • Certifié pour une utilisation en fatigue
  • Précision statique : ±0.05% à ±0.12 %de la pleine échelle
  • Répétabilité: ± 0.01%
  • Insensible aux efforts transverses
  • Faible déflection
  • Sensibilité à la température < 0.0015% / °C
  • Mesure en traction / compression
  • Protection à la surcharge: 275 %
  • Signal de sortie: 2,2 mV/V
  • température de fonctionnement : -55 à 90°C
  • double ou triple ponts en option

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Capteur hautes performances avec montage par bride

Les capteurs de force de la série 12x8 se différencient de la gamme standard 1200 par leur mode de fixation, par bride et non par taraudage central. Cette fixation permet de distribuer la charge sur plusieurs points de fixation, et permet un montage avec des couples de serrage plus faibles. Les caractéristiques de cette série de capteurs de force sont similaires à celles de la série 1200: excellente précision (0,05%), grande robustesse, sensibilité aux charges transverses extrêmement faible, capacités de mesure élevées (±50 kN à ± 1,5 MN).

Ils ont une précision de mesure < ± 0.02 % de la pleine échelle. Les modèles 12X8 ont une très grande précision, une très faible non-linéarité et une compensation au efforts non normaux ou désalignés. Ils sont disponibles pour des mesures de force en Traction et Compression ou en compression seul.

Conception

Le choix des jauges, la construction du capteur 12x8, le savoir-faire en fabrication et en calibration permettent l'atteinte d'une précision en statique et une linéarité de ± 0.05 % à ± 0.12 % de la pleine échelle selon l'étendue de mesure, une très grande répétabilité (< 0.01%) et stabilité dans le temps). La construction est par ailleurs quasi insensible aux efforts excentrés (< 0,01% / mm) et transverses (< 0,25%), et très robuste, avec une protection à la surcharge de 275%

La température de fonctionnement est de -55 à 90°C. la calibration est compensée en température entre -10 et 45°C.

Spécifications

  • Mesure : traction / compression
  • Alimentation du pont : 1-20 VDC
  • Résistance du pont : 350 Ohm
  • Protection à la surcharge: 150 %

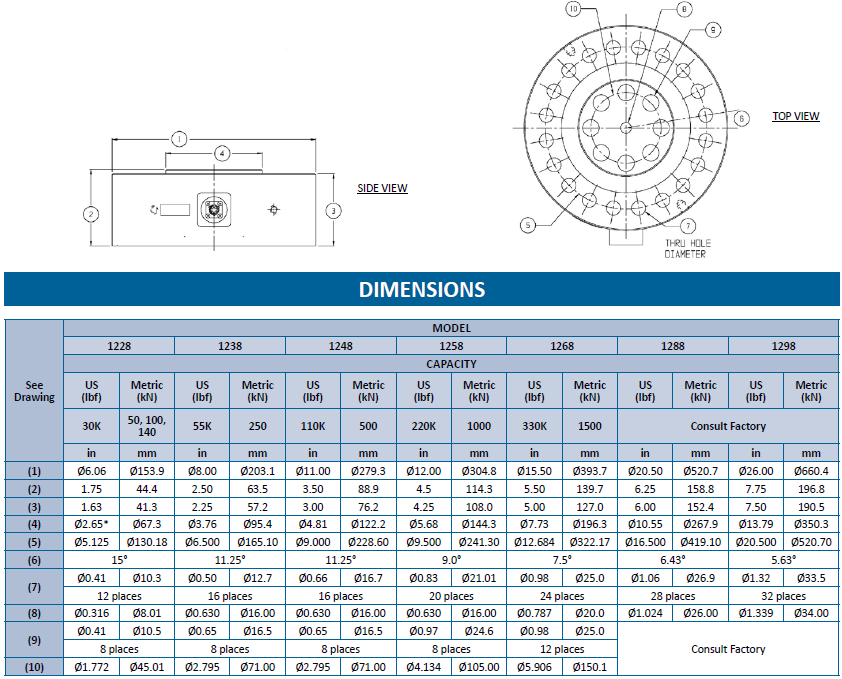

Modèle etendues Non-linéarité Hystérésis flèche Sortie Poids Plan
1228 ±50 / ±100 / ±140 kN ± 0.05% ± 0.05% 0.03 mm 2.2 mV/V 4.3 kg Plan
1238 ±250 kN ± 0.05% ±0.05% 0.05 mm 2.2 mV/V 11.8 kg Plan
1248 ±500 kN ± 0.06% ± 0.06% 0.10 mm 2.2 mV/V 32.2 kg Plan
1258 ±1000 kN ± 0.10% ± 0.10% 0.13 mm 2.2 mV/V 46.7 kg Plan
1268 ±1500 kN ±0.12% ±0.12% 0.15 mm 2.2 mV/V 92.5 kg Plan
1288 Nous consulter ±0.15% ±0.15% nous consulter 2.2 mV/V 204 kg Plan
1298 Nous consulter ±0.20% ±0.20% nous consulter 2.2 mV/V 390 kg Plan

Installation

  • Alimentation du pont : 1-20 VDC

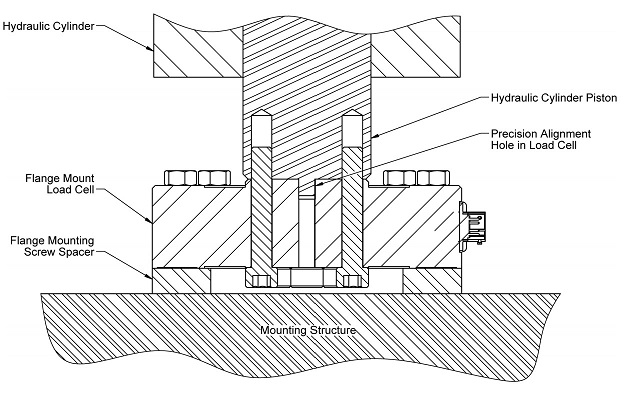

Le montage se fait à l'aide de plusieurs vis sur la base et la partie sensible du capteur. Les spécifications sur l'état de surface minimum, et les vis à utiliser, sont listées dans la notice de montage détaillée.

Conditionnement et acquisition

Le signal de sortie des capteurs de la série 12x8 est non-amplifié. Il est possible d'obtenir une chaîne de mesure complète, câblée, configurée spécifiquement pour l'application en y intégrant un Afficheur, un Conditionneur / amplificateur analogique sortie tension ou courant, ou un Système d'acquisition pour PC ou automate avec logiciel d'acquisition inclus. Pour plus d'informations, nous contacter.

Applications

  • Bancs de test en aéronautique, automobile
  • Instrumentation de bancs d'essais
  • Instrumentation de vérins hydrauliques ou pneumatiques
  • Bancs d'étalonnage

Options et accessoires

Type de capteur
Cellules plates, Presse
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.05 %
Hystérésis
0.05 % FS
Non-répétabilité
0.01 % FS
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Signal de sortie
2.2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
275 %PE
Matériau
Acier
Classe de Protection
IP40
Plage d'effort à mesurer
5kN - 250 kN, > 250 kN, > 1 MN
Application
Haute Précision, OEM, Fatigue

  • Protection mécanique du (ou des) connecteur
  • Sorties standardisée
  • TEDS
  • Connectique : câble, connecteur Bayonet ou à vis
  • Ponts multiples
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Câble sur demande
  • Connecteur
  • Instrumentation et acquisition
