Banc de test de force portable

Présentation

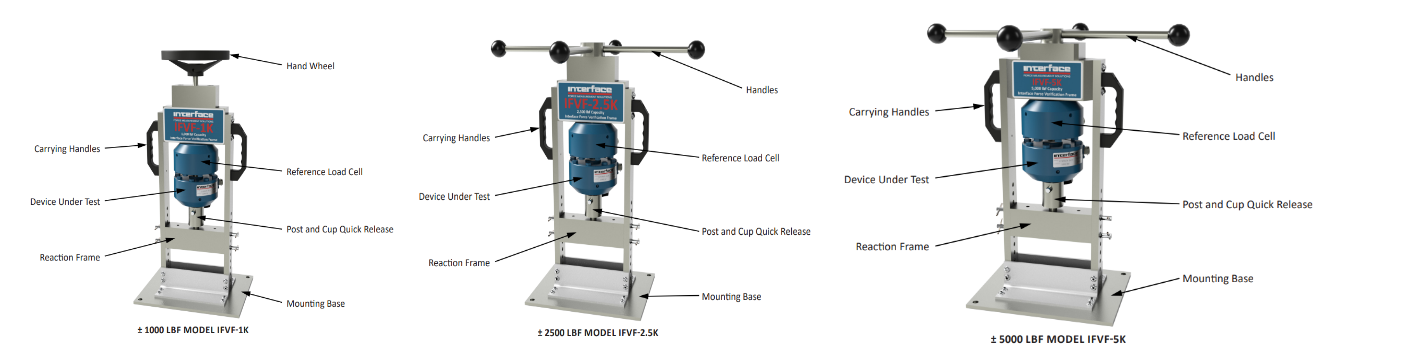

Le banc de vérification de force IFVF est conçu pour l'application d'effort traction et/ou compression sur un capteur de force ou un échantillon. Le système comprend:

• un cadre de réaction
• un actionneur manuel
• des accessoires de montage
• un capteur de force de référence
• un capteur de force (à tester)
• afficheur et/ou module d'acquisition

Le matériel peut être utilisé pour vérifier le fonctionnement d'un dispositif en cours de test ou pour l'étalonner par rapport à un deuxième capteur de force de référence. Les efforts applicables peuvent atteindre 20 kN. La conception mobile et légère permet d'utiliser le banc de test directement à proximité de la machine de test. Le IFVF permet ainsi de vérifier la conformité d'un capteur de force avant une nouvelle utilisation sur un process ou une campagne de test. Il permet également de ne renvoyer en réparation que des capteurs vérifiés. C'est également un outillage permettant l'étalonnage simple de capteurs de force.

Utilisation

Fonctionnement

Options et accessoires

Montage

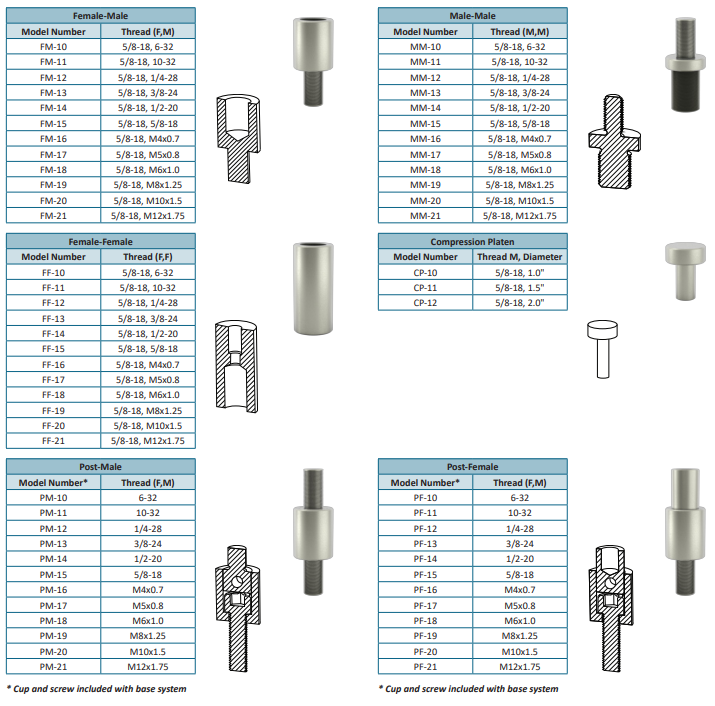

Une large gamme d'adaptateurs est disponible pour l'installation de capteurs

Conditionnement et acquisition

Il est possible d'obtenir une chaîne de mesure complète, câblée, configurée spécifiquement pour l'application en y intégrant par exemple :

Afficheur 9840	GSV-2TSDI	GSV-3USB	PMI-520AJ
Afficheur numérique de précision pour capteur étalon	Afficheur 24 bits avec fonction acquisition	Module d'acquisition USB	Conditionneur analogique de précision sortie tension ou courant

Applications

le IFVF est un outillage à destination de l'industrie dans les domaines de l'aérospatiale et de la défense, de l'automobile, du médical, des OEM, des laboratoires d'essais, de l'énergie, de l'automatisation industrielle, de l'éducation et de la métrologie.

• Tests traction/compression
• vérification de capteurs de force
• étalonnage de capteurs de force

• Dimensions : 203.2 x 241.3 x 520.7
• Poids : < 9 kg
