Ref: ITCA

Capteur de traction / compression à embouts filetés | ±10 kN à ± 1500 kN

Capteur de force traction/compression haute précision haute capacité
Etendue de mesure: de ±10 kN à ± 1500 kN
Signal de sortie - 1,5 mV/V
Construction Inox IP66
Non-linéarité : ± 0.5% pleine échelle
répétabilité : ±0.1%
Interface : 2 filetages femelles M12 à M100
Sensibilité à la température : < 0.01% / °C
Certificat de calibration inclus
Options : IP67, IP68, ATEX Ex d et Ex i, sortie amplifiée, TEDS, ...

Présentation

La capteur de force ITCA® est une solution compacte, précise et abordable pour la mesure d'efforts traction/compression. Disponible en 6 étendues de mesure comprises entre ±10 et 1500 kN, la précision totale est < ± 1% de l'étendue de mesure, avec notamment une excellente répétabilité (±0,1% de l'étendue de mesure). La protection à la surcharge est de 150%. Le ITCA® est en inox étanche IP66, avec une déclinaison IP67 voire immergeable en option.

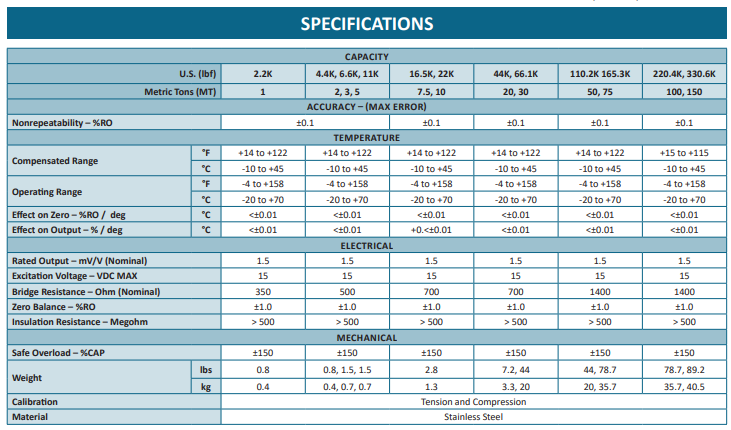

Spécifications

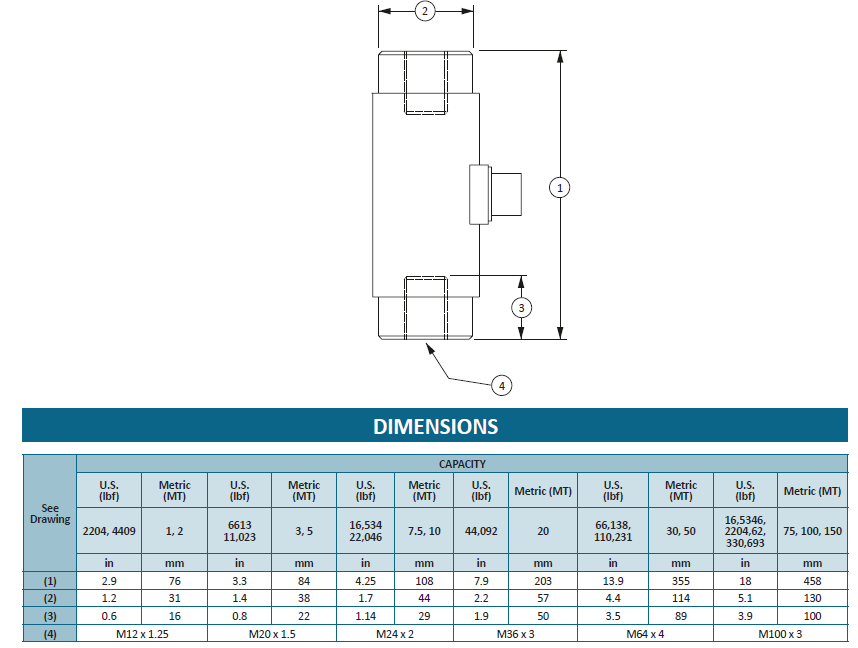

Dimensions

Conditionnement et acquisition

Le capteur ITCA est alimenté en 1 à 15 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

Afficheur	Afficheur	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Afficheur portable	Module d'acquisition
GSV-2TSDI	9840	PMI-520AJ	GSV-1A	GSV-6K	9325	GSV-3USB

Afficheur 24 bits avec fonction acquisition	Afficheur numérique haute précision 1 ou 2 voies	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Afficheur portable de précision 24 bits	Module d'acquisition USB

Applications

Bancs de test en aéronautique, automobile
Essais matériaux
Instrumentation de bancs d'essais
Vérification de capteurs
Bancs d'étalonnage

Type de capteur: Embouts filetés
Etendue de mesure Fz: 10kN , 20kN , 30kN , 50kN , 75kN , 100kN , 200kN , 300kN , 500kN , 750kN , 1000kN , 1500kN
Précision (erreur totale): 1 %
Non linéarité (% PE): ± 0.5 %
Hystérésis: 0.25 % FS
Non-répétabilité: 0.1 % FS
Compensation en température: -10 à 45 °C
Température de fonctionnement: -20 à 70 °C
Sensibilité au Zéro: 0.01 %PE/°C
Sensibilité du gain: 0.01 %/°C
Sortie analogique: non-amplifié
Signal de sortie: 1.5 mV/V
Résistance du pont: 350 Ω
Tension d'alimentation: 10 Vcc
Connectique: Connecteur MS3102A-14S-5P
Direction de mesure: Traction + Comp.
Surcharge: 150 %PE
Matériau: Acier
Classe de Protection: IP66, IP67, IP68
Plage d'effort à mesurer: 5kN - 250 kN, > 250 kN, > 1 MN
Application: Haute Précision, Immergeable
