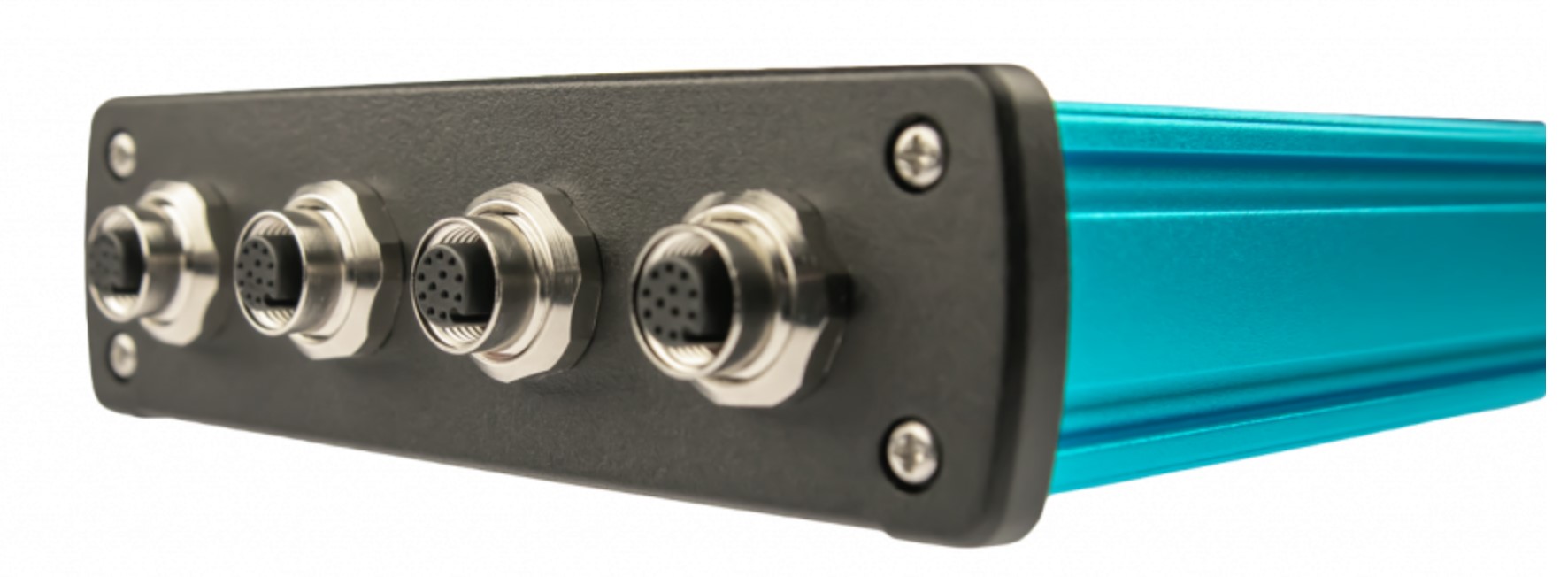

Ref: JB3 Junction Box

Boîtier de jonction pour 4 capteurs de forces 3 axes

Boîtier de jonction de précision pour capteurs de force 3 axes
Jusqu'à 4 capteurs de force
3 sorties Fx, Fy, Fz
Signal de sortie : mV/V ou +/- 10VDC
Alimentation : +/- 15 VDC
Gain : 100 à 2000 V/V (Modèle amplifié)
Résistance de shunt activable à distance (Modèle amplifié)
Température de fonctionnement : -40 à 85°C
Dimensions : 169 x 147 x 42 mm
IP66

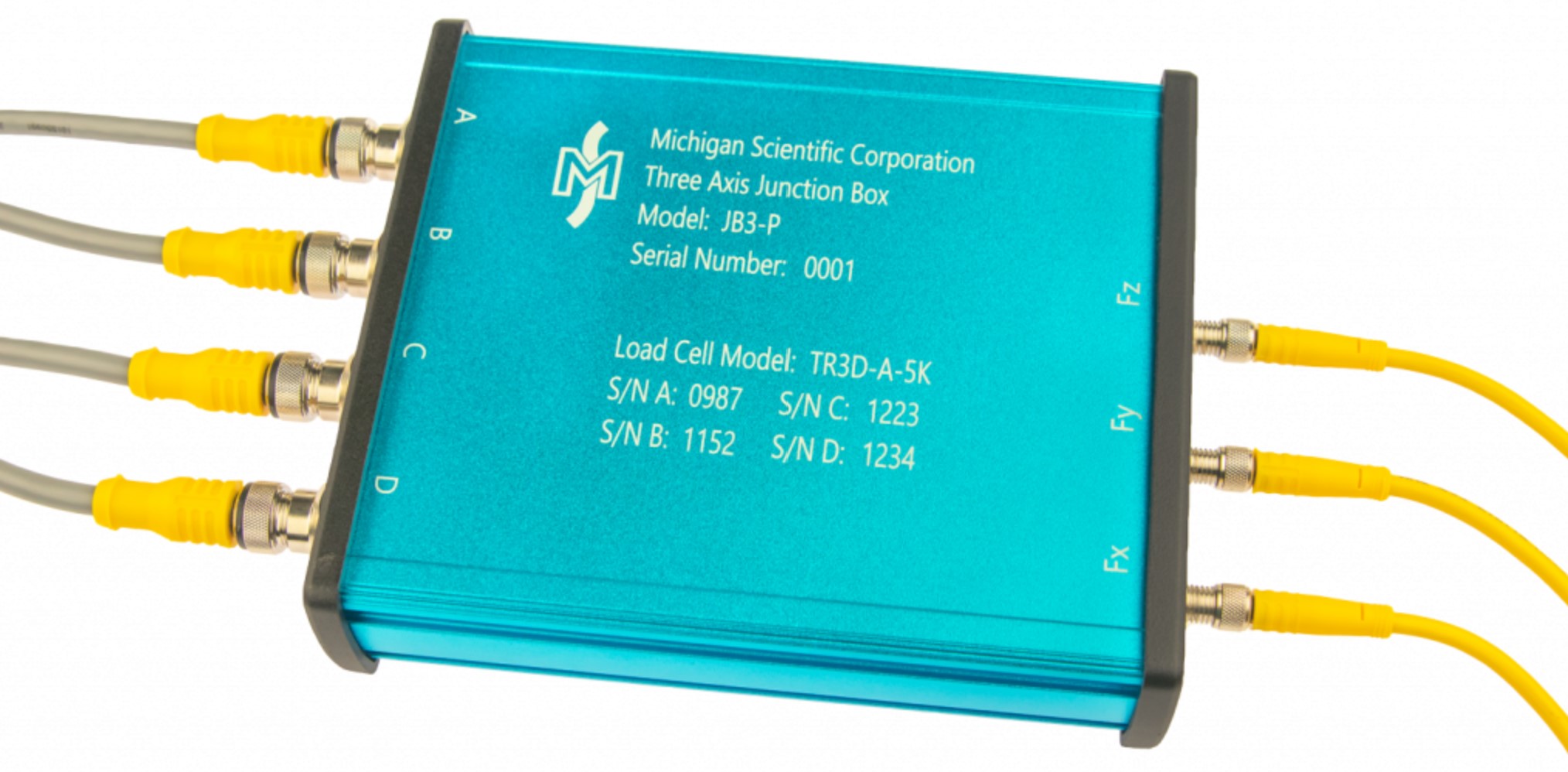

Boîtier de jonction pour capteurs de force 3 axes

Le module JB3 est une solution précise et simple pour obtenir les 3 composantes de l'effort agissant sur une plateforme ou une balance de forces intégrant des capteurs de force 3 axes. Jusqu'à quatre capteurs de force trois axes peuvent être connectés au JB3. Le JB3 est disponible en 2 versions:

La version non amplifiée (JB3-P) peut être connectée à la plupart des modules d'acquisition de données à pont de jauges de contrainte.
La version amplifiée (JB3-A) a une sortie de ±10 V et peut être connectée à n'importe quel enregistreur de données analogique.

Principe de fonctionnement

Le JB3 mesure les 12 signaux de sortie des 3 capteurs de force 3 axes connectés. Les efforts sont sommés sur chaque axe, réduisant le nombre de voies à mesurer à 3:

La sensibilité peut être réglée sur chaque entrée indépendamment, afin de normaliser la mesure, et la rendre insensible au point d'application de l'effort.

Specifications

	JB3-A Amplified	JB3-P Unamplified
Electrical Specifications
Bridge Excitation	10 Vdc	10 Vdc or Vac RMS (maximum)
Output at Full Scale	± 10 V	selon capteur 3 axes
Gain Range	100 V/V through 2,000 V/V
Shunt Resistance	100 kΩ through 1 MΩ
Input Voltage	± 15 Vdc
Input Current	± 15 mA plus bridge load
Connector	JT06RE-10-35P (TR3D) and JT06RE-10-35S (JB3)	JT06RE-10-35P (TR3D) and JT06RE-10-35S (JB3)
Mechanical Specifications
Size (L x P x H)	169 x 147 x 42 mm	169 x 147 x 42 mm
Weight	0,74kg	0,74kg
Temperature Range	-40 °C to +85 °C	-40 °C to +85 °C
Protection Rating	IP66	IP66
