Ref: K3D60a - 3 axes - IP65 - 10 à 500 N

Capteur de force 3 axes 10 à 500 N - 60 x 60 x 23.5 mm - IP65

Capteur de force 3 composantes Fx, Fy, Fz
Etendues de mesure : ± 10 N, ± 20 N, ± 50 N, ± 100 N, ± 200 N, ± 500 N sur les 3 axes
Contruction : aluminium
Dimension : 60 x 60 x 23.5 mm
Précision : < 0.5 % PE (0,1 % en option)
Contruction : aluminium IP65
Mesure en Traction et Compression
Sortie: Câble 3m STC-32T-12 12 fils
Poids : 110g
Transmission de l'effort: 4 x taraudages M3x0,5
Fréquence de résonance : 3 kHz

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Le capteur de force 3 composantes K3D60a mesure en simultané les forces Fx, Fy, Fz sur trois axes perpendiculaires. Les étendues de mesure sur chaque axes sont comprises entre +/-10 N et +/-500 N, la précision globale est à 0,5% (0,1% en option), et la sensibilité aux efforts transverses (crosstalk) à 1%.

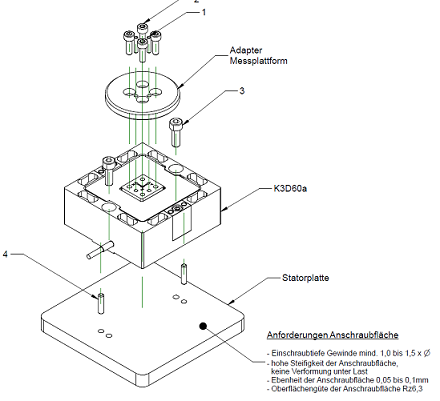

Le capteur de force 3 composantes K3D60a s'installe aisément sur des machines-outils, des bras, ou des bancs de tests. L'introduction des efforts et la fixation au stator/banc sont réalisées par 4 taraudages M3x0,5, en respectant les couples de serrages (voir ici). Une distance de 1 mm doit être conservée entre les pièces d'adaptation et le corps du capteur.

Le capteur est alimenté en 5 VDC. La plage de température de fonctionnement est -20 à 70°C. Le signal de sortie est non amplifié (0,5 mV/V). Les 3 signaux de sortie sont décorrélés par la conception du capteur, et correspondent directement aux efforts réels. Aucun découplage supplémentaire n'est requis. Le capteur est livré avec un câble de 3m.

Spécifications

Le capteur K3D60a est disponibles en 6 étendues de mesure :

Modèle	K3D60a (+/-10N)	K3D60a (+/-20N)	K3D60a (+/-50N)	K3D60a (+/-100N)	K3D60a (+/-200N)	K3D60a (+/-500N)
Fx, Fy, Fz	10	20	50	100	200	500
Limite de couple dans chaque direction	20Nm	20Nm	20Nm	20Nm	20Nm	20Nm
Connectique	Câble 3 m	Câble 3 m	Câble 3 m	Câble 3 m	Câble 3 m	Câble 3 m
Matériau	Aluminium	Aluminium	Aluminium	Aluminium	Inox	Inox

Chaque capteur est livré avec un certificat de calibration usine. Une calibration sur des étendues de mesure spécifiques est possible (en option), ainsi qu'une calibration ISO-17025.

Dimensions

Conditionnement, Acquisition

L'acquisition des signaux de mesure bruts se fait au choix avec:

un module d'acquisition pour PC ou automate programmable
ou via un module de conditionnement pour pont de jauges à sortie analogique

GSV-4USB	GSV-1A4	SGA3A	GSV-8DS	GSV-4BT M12	GSV-6BT

Module d'acquisition, 4 entrées analogiques, 16 bits, avec logiciel d'acquisition, Interface USB	Conditionneur 4 voies analogiques pour pont de jauges avec sortie +/- 10V et 4-20 mA	Conditionneur 3 voies analogiques de précision pour pont de jauges avec sortie +/- 10V	Module d'acquisition, 8 entrées analogiques, 24 bits, 48 kHz avec logiciel d'acquisition, Interface USB (EtherCAT, CAN en option)	Module d'acquisition 4 voies analogiques Bluetooth, Datalogger en option	Module d'acquisition 6 voies analogiques Bluetooth avec Datalogger. Miniature.

Un logiciel de visualisation et d'acquisition est inclus avec les modules d'acquisition (GSV-multi). Des dll et fichiers VI sont également fournis pour le développement d'une application sous Labview ou en C / Visual Studio / C++ / .net
