Accouplement rigide | 10-80 mm | 18 à 1400 Nm
- Accouplement miniature à soufflet inox sans jeu avec vis de réglage radiales
- Matériau du moyeu : jusqu'à 60Nm - aluminium, sinon acier
- Pour des diamètres d'arbre de 10 à 80 mm
- Plage de couple : 18 - 1400 Nm
- Régime maxi : 5000 à 12800 rpm
- Grande rigidité torsionnelle, compensation du désalignement de l'arbre avec de faibles forces de rappel
- Idéal pour utlisation avec servomoteurs, couplemètres
- Température de fonctionnement : -30°C à 120°C, certaines versions jusqu'à 250°C
- Clavette en option
Présentation
L'accouplement KB4 est un accouplement à soufflet métallique conçu pour une transmission de couple précise et fiable. Il compense les désalignements axiaux (jusqu'à 1mm), radiaux (jusqu'à 0.25mm) et angulaires (jusqu'à 2°) tout en maintenant une rigidité torsionnelle élevée (jusqu'à 7790Nm/mm). Fabriqué avec des matériaux de haute qualité, il assure durabilité et longévité, même dans des conditions rigoureuses.
Le KB4 est idéal pour les machines-outils, les systèmes d'automatisation et les dispositifs de mesure, offrant une performance optimale et une installation flexible pour divers diamètres d'arbres.

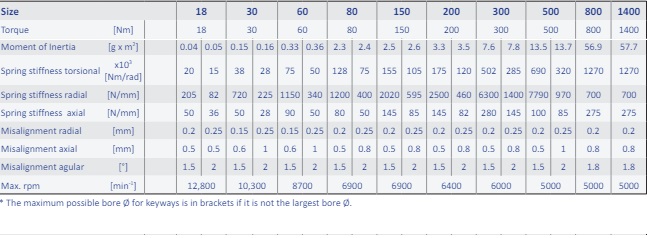

Spécifications

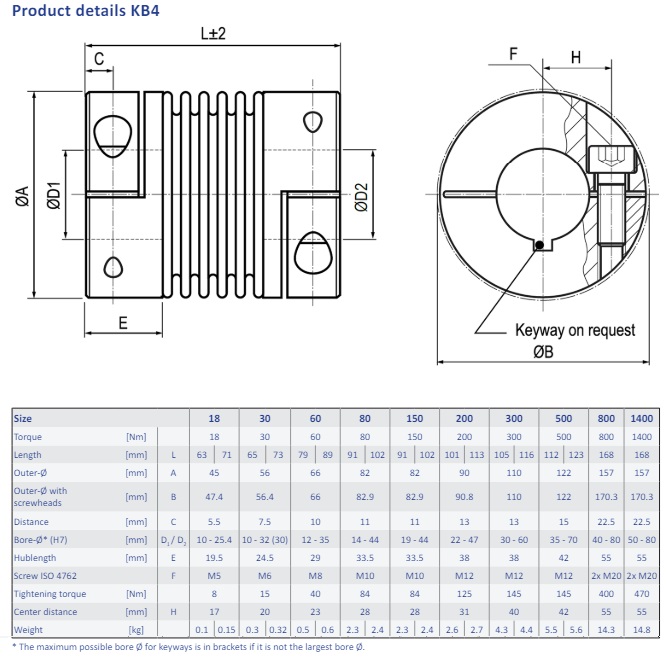

Dimensions
pour utilisation avec
- Type d'accouplement
- accouplement à soufflet métallique
- Couple limite
- 200 18 30 60 80 150 300 500 800 1400 Nm
