Ref: KD-5600

Capteur de position sans contact très hautes performances - ± 0.25 ou ± 1.9mm

  • Mesure différentielle sans contact de position/inclinaison par Courant de Foucault
  • étendue de mesure : ± 0.25 à ± 1.9mm
  • Pour cibles non-magnétiques
  • non-linearity: jusqu'à ±0.04% de la pleine échelle (application dependent)
  • Bande passante : jusqu'à 0-60kHz
  • Résolution : < 1 nm
  • Signal de sortie : 0-5V, SPI ou FGPA
  • Utilisation dans le vide et/ou en environnement radioactif
  • Transmission : jusqu'à 128 kS/s @24-bits
  • très faible bruit
  • Alimentation: 8-30 VDC
  • Température de fonctionnement: -52°C to +105°C (Sensor), -20°C to +60°C (electronics)

Télécharger la fiche produit

?

Présentation

Le KD-5600 est une solution unique pour la mesure sans contact des variations de position/inclinaison sur 2 axes avec une précision nanométrique et une bande passante atteignant les 0-60 kHz.

La mesure s'appuie sur l'utilisation de deux paires de sondes à courant de Foucault identiques (une par axe) positionnées de part et d'autre de la cible et reliées à une électronique déportée. Le déplacement de la cible par rapport à la position de référence génère un signal électrique reflétant la variation, sans aucun bruit et sans le besoin d'additionner les signaux.

L'électronique de condionnement intègre un amplificateur, un module de traitement du signal pour la réduction du bruit de mesure, et, selon les versions, un convertisseur analogique/numérique haute performance 24 bits avec échantillonnage maxi de 128 kHz. Un certificat de calibration est systématiquement fourni, avec mention de la résolution et de la linéarité obtenues sur la configuration livrée.

Configuration

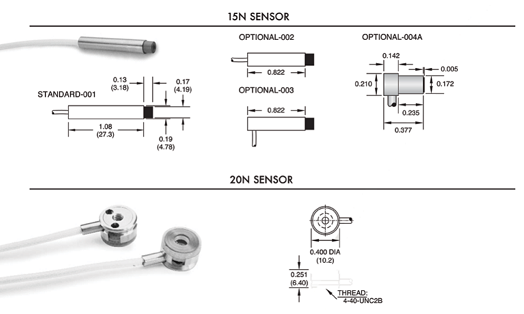

Le système consiste en une ou 2 paires de capteurs (ou sondes) à courant de Foucault, et une électronique déportée pour l'alimentation du capteur, et le conditionnement du signal de mesure.

Capteurs

!

Electroniques

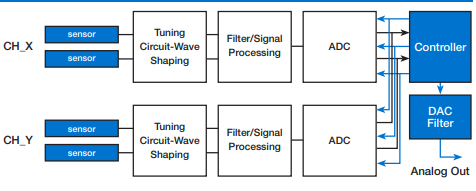

KD-5640 : sortie analogique

la mesure est restituée sous la forme d'une tension analogique 0-5V, avec un point zéro à 2,5V. Le KD-5640 est recommandé pour les applications test et mesure sur banc d'essai.

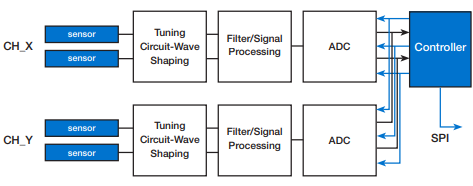

KD-5656 : sortie numérique SPI

Cette version est conçue pour un interfaçage directement vers un contrôleur embarqué via le bus SPI. Chaque mesure en transmise via 2 trames 24 bits (X, Y), en unité physique, avec une non-linéarité optimale de 0,04% de la pleine échelle. 2 modes de transmission sont supportés : broadcast et à la requête. Recommandé pour le post-traitement temps réel, et les applications d'asservissement, de surveillance, de maintenance préventive, grâce à des fonctions telles que le stockage de fichiers de données, le déclenchement d'événements et la recalibration in situ. La sortie numérique apporte un gain sur le bruit et la dérive comparée à la sortie analogique

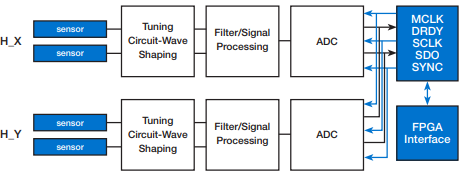

KD-5690 FE (Front-End)

Le KD-5690 est conçu pour une interface FPGA (field-programmable gate array) pour un fonctionnement à haute vitesse, avec une fréquence d'échantillonnage maximale de 128 kHz, 48 bits de données, une bande passante de 60 kHz et l'absencde de tout firmware interne. le KD-5690 donne un accès direct aux signaux de sortie analogiques et numériques, ce qui simplifie la configuration du système. Le zéro et le décalage du capteur peuvent être facilement vérifiés à l'aide d'un voltmètre avant de passer au fonctionnement numérique. Le signal numérique du KD-5690 entre directement dans le FPGA côté application, ce qui permet une linéarisation rapide du signal et une compensation de la température, et autorise le suréchantillonnage pour augmenter la résolution.

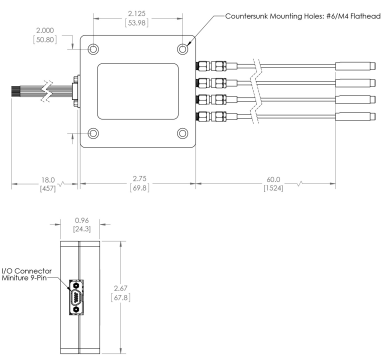

Installation

Le KD-5600 requiert une tension d'alimentation de 8 à 30 VDC. La connectique consiste en un connecteur 9-pins.

Applications

  • Positionnement d'antennes de précision
  • asservissement en position de miroirs
  • stabilisation d'image
  • Guidage laser
  • suivi d'orbite X/Y
  • analyse vibratoire d'arbres
  • asservissement dynamique de roulements magnétiques
  • satellites
  • semi-conducteurs
  • Défense / aérospatial
  • Drones
Technologie
Courant de Foucault
Etendue de mesure
0 à ±50 mm
Non linéarité (% PE)
± 0.1 %
Bande passante (-3 dB)
60000 Hz
Signal de sortie
0-5 VDC
Température de fonctionnement
-52 à 105 °C
Classe de Protection
IP40, IP67
Tension d'alimentation
8-24 VDC
Matériau
Acier
Application
Haute Précision

De nombreuses options sont disponibles pour personnaliser un système standard afin de répondre aux besoins exacts de l'application. Les plus populaires sont :

Connectique

Longueur de câble

La plupart des capteurs peuvent supporter des longueurs de câble plus importantes, bien que l'augmentation de la longueur du câble puisse affecter et affectera certaines spécifications de performance. Des longueurs de câble plus courtes que la norme sont également disponibles.

Connecteurs

Passe-cloison

Certaines applications font passer le capteur à travers une limite de pression, le plus souvent une paroi de chambre à vide. Nous proposons une épissure de cloison hermétique en ligne pour ces applications.

CALIBRATIONS SPÉCIALES

Gamme

Les gammes standard publiées sont basées sur le respect d'un ensemble de spécifications de performance. Des étalonnages personnalisés sont possibles pour répondre aux besoins d'applications spécifiques. Contactez un ingénieur d'application Kaman si vous souhaitez un étalonnage personnalisé.

Matériau cible

Sauf indication contraire, les systèmes non ferreux seront étalonnés avec une cible en aluminium. Si le matériau de votre cible est sensiblement différent en termes de conductivité et/ou de perméabilité, il peut être préférable d'étalonner en utilisant le même matériau que votre cible.

  • Micromètre de calibration
  • Alimentation continue 12 ou 24Vcc
  • Formation produit et technique de calibration
