Ref: KM65z

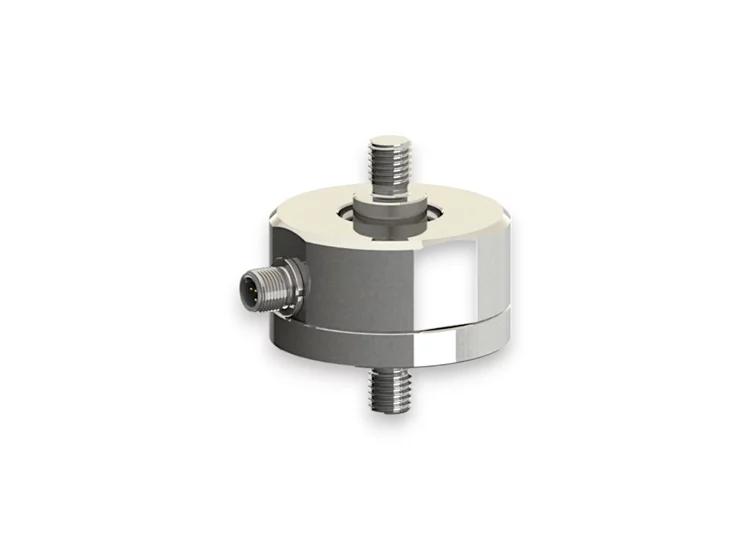

Capteur de force miniature à tiges filetées - ±2 kN à ±10 kN - IP65

Etendue de mesure: ±2 kN, ±2 kN ou ±10 kN
classe de précision: 0,2 %
dimensions: Ø65 mm x 60 mm
Signal de sortie: 1 mV/V
Calibration: Traction et compression
Introduction de l'effort : 1 x M10 x 12.5 mm (2, 5kN) ou 1 x M12 x 15 mm (10kN) ou 8 x taraudages M6
Installation : 1 x M10 x 12.5 mm (2, 5kN) ou 1 x M12 x 15 mm (10kN) ou 8 x taraudages M6
Construction: Acier inoxydable IP65
Connectique : câble 4 fils ou connecteur M12
Relevé de sensibilité inclus
Certificat de calibration en option

Délai de livraison : 2-6 semaines

Présentation

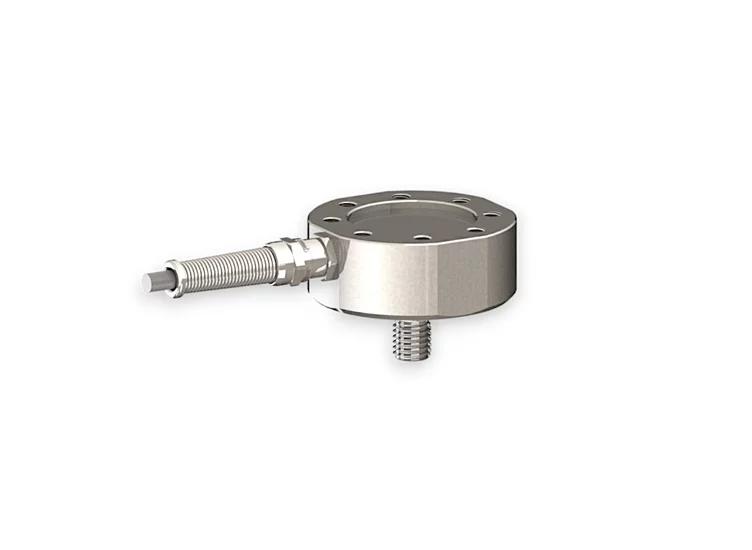

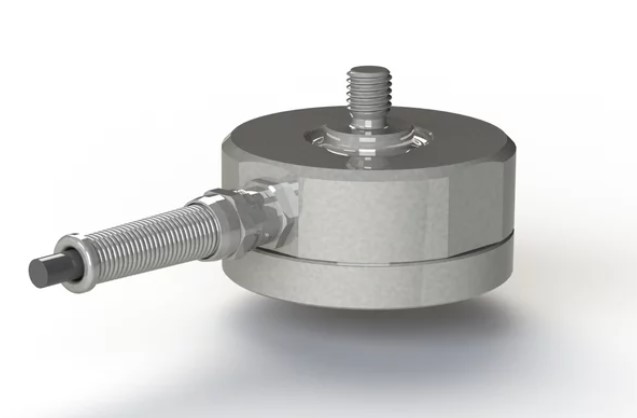

Le capteur à tiges filetées KM65z est un capteur de force faible hauteur pour la mesure d'efforts en traction/compression jusqu'à 10kN. L'installation du capteur et l'application de l'effort axial à mesurer se font via 2 filetages M10/M12. Pour les applications contraintes en hauteur, il est possible de remplacer une des deux tiges filetées par une série de 8 taraudages M6, pour une hauteur totale ramenée à 25mm.

Pour la connectique, deux options sont offertes : un câble blindé 4 conducteurs compatible châines porte-câbles, ou un connecteur M12 4 pins.

Spécifications

Etendue de mesure	+/- 2kN	+/- 5kN	+/- 10kN
Classe de précision	0,2%	0,2%	0,2%
Signal de sortie	1mV/V	1mV/V	1mV/V
Dimensions	Ø65 mm x 60 mm	Ø65 mm x 60 mm	Ø65 mm x 60 mm
Tiges filetées	M10x1.5 - 12.5mm	M10x1.5 - 12.5mm	M12x1.5 - 15mm
Moments max	1Nm	2Nm	5Nm
Couple torsion max	5Nm	8Nm	10Nm
Connectique	Câble LAPP ou connecteur M12 4 pins	Câble LAPP ou connecteur M12 4 pins	Câble LAPP ou connecteur M12 4 pins

Installation

Le capteur KM65z est conçu pour une utilisation en environnement industriel sévère. Plage de température de fonctionnement étendue (-10 à +85°C), corps en acier inoxydable étanche IP65, conception ultra-rigide assurant une bande passante et une tenue aux vibrations élevées (fréquence de résonnance: 10 kHz à 43 kHz).

Dimensions

Versions	Standard	AG	IG

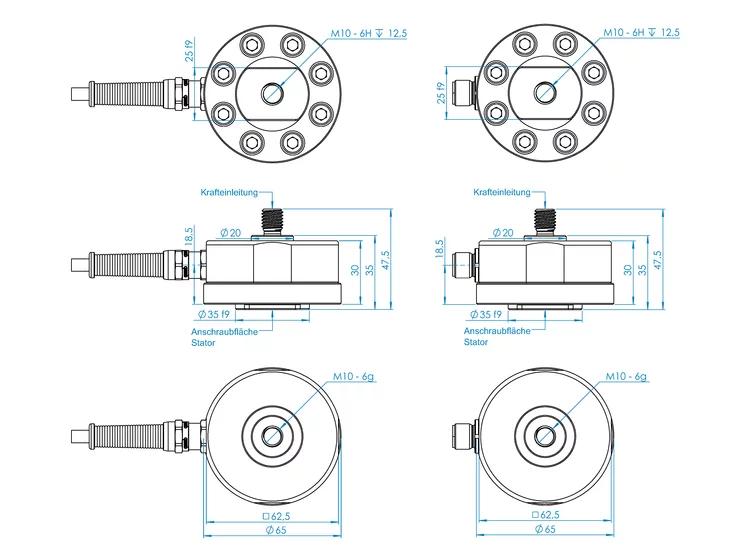

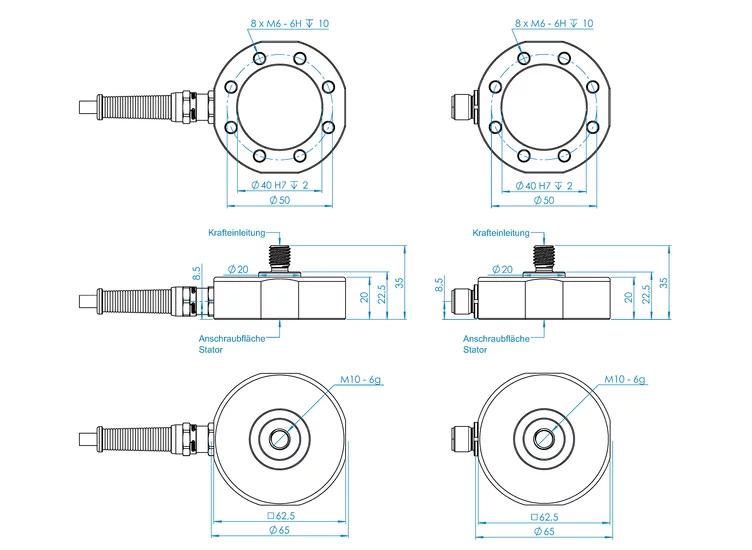

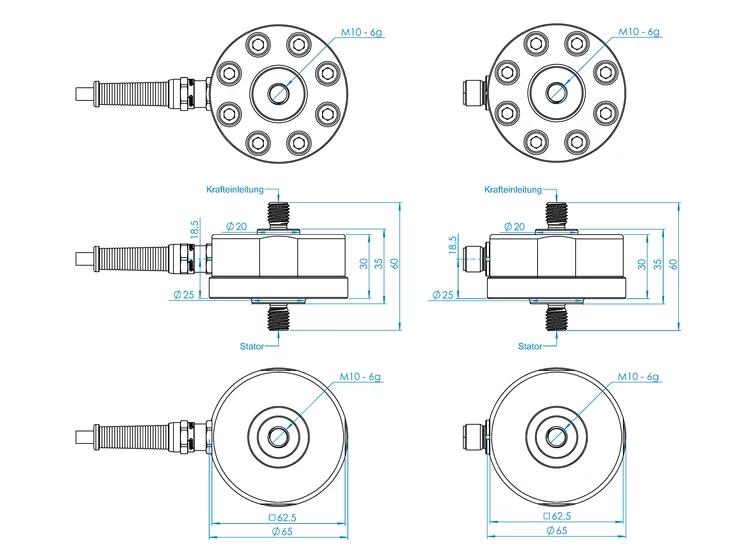

Versions 2 - 5 kN

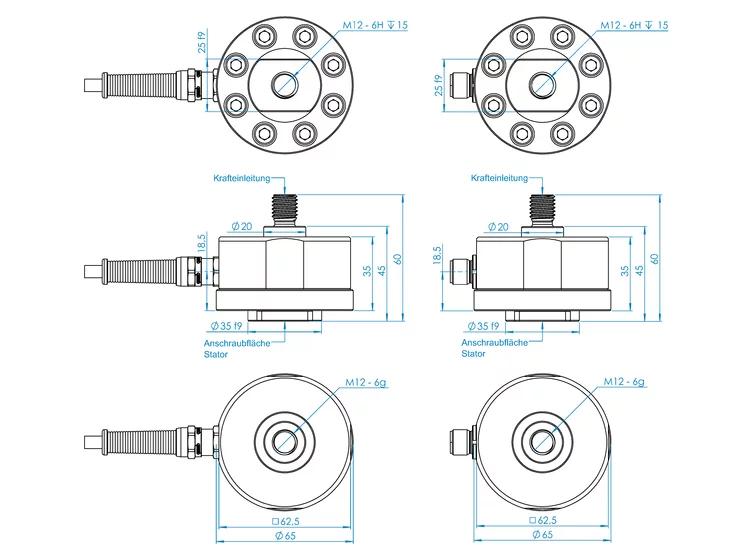

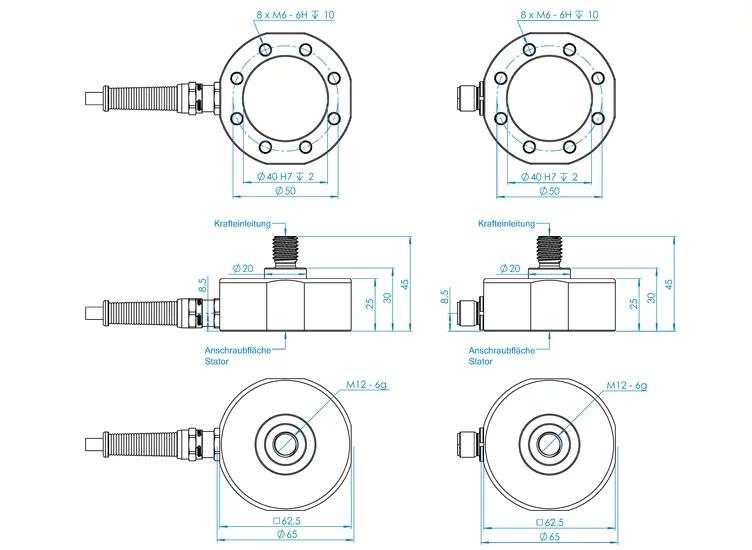

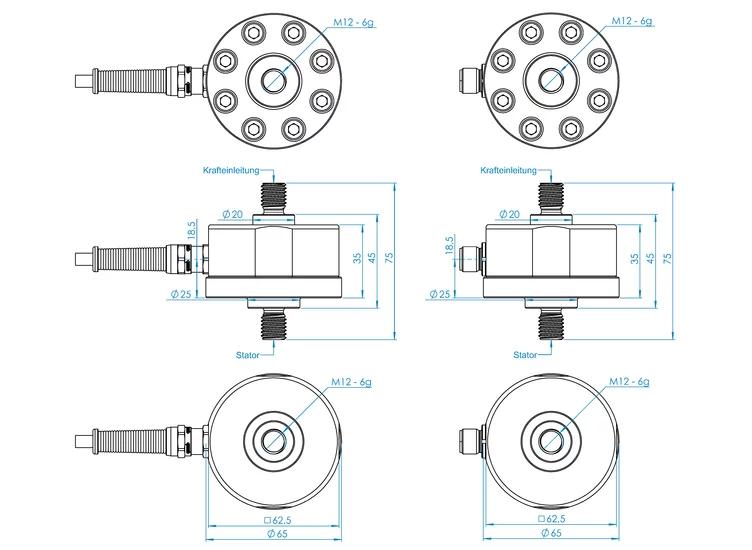

Version 10 kN

Conditionnement et acquisition

Le capteur est livré avec un câble de 3m. Le signal de sortie est non amplifié (0,5 à 1 mV/V). La chaîne de mesure peut-être complétée par un conditionneur ou un module d'acquisition:

Afficheur	Afficheur	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Module d'acquisition
GSV-2TSDI	MICRA-M	PMI-520AJ	GSV-1A	GSV-6K	GSV-6L	GSV-3USB

Afficheur 24 bits avec fonction acquisition	Afficheur simple	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA	Module d'acquisition USB
