Ref: KR110a

Capteur de force à brides faible épaisseur | ± 50N à ± 5kN

Capteur de force à brides faible encomprement
Etendue de mesure : ±50 N à ± 5 kN
Non-linéarité : ±0.02%
dimensions: Ø 110 mm x 14 mm
Alésage: 25 mm H7 - PCD : externe 100mm, interne : 50mm
Montage et introduction de l'effort: 2 x 4 x M6x1
Mesure en traction / compression
Protection à la surcharge: 200 %
Signal de sortie: 1 mV/V
température de fonctionnement : -10 à 85°C
Compensation en température : -10 à 70°C
Connectique : Câble 3m
Matériau : Aluminium ou acier inoxydable

Présentation

Le capteur de force KR110a est un capteur de précision (0,1%) pour la mesure d'efforts en traction ou compression jusqu'à 5kN. Avec une épaisseur de 14 à 20 mm seulement selon les versions, il apporte un véritable atout pour l'intégration en espace limité. La température de fonctionnement est de -10 à 85°C. la calibration est compensée en température entre -10 et 70°C.

Spécifications

Version	±50 N	± 100 N	± 200 N	± 200 N/VA	± 500 N/VA	± 1kN/VA	± 2kN/VA	± 5kN/VA
étendue de mesure	±50 N	± 100 N	± 200 N	± 200 N	± 500 N	± 1kN	± 2kN	± 5kN
Non-linéarité	0,1 %	0,1 %	0,1 %	0,1 %	0,1 %	0,1 %	0,1 %	0,1 %
Hystérésis	0,02 %	0,02 %	0,02 %	0,02 %	0,02 %	0,02 %	0,02 %	0,02 %
Alimentation du pont	2,5-10 V	2,5-10 V	2,5-10 V	2,5-10 V	2,5-10 V	2,5-10 V	2,5-10 V	2,5-10 V
Signal de Sortie	1mV/V	1mV/V	1mV/V	1mV/V	1mV/V	1mV/V	1mV/V	1mV/V
Protection à la surcharge	200%	200%	200%	200%	200%	200%	200%	200%
Matériau	Aluminium	Aluminium	Aluminium	Acier inoxydable	Acier inoxydable	Acier inoxydable	Acier inoxydable	Acier inoxydable
Poids	264g	264g	264g	624g	624g	624g	624g	624g
Plan	Plan	Plan	Plan	Plan	Plan	Plan

Installation

Alimentation du pont : 2.5-10 VDC

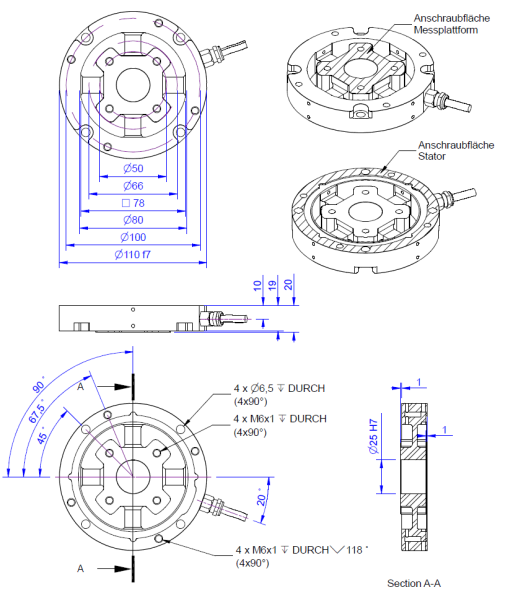

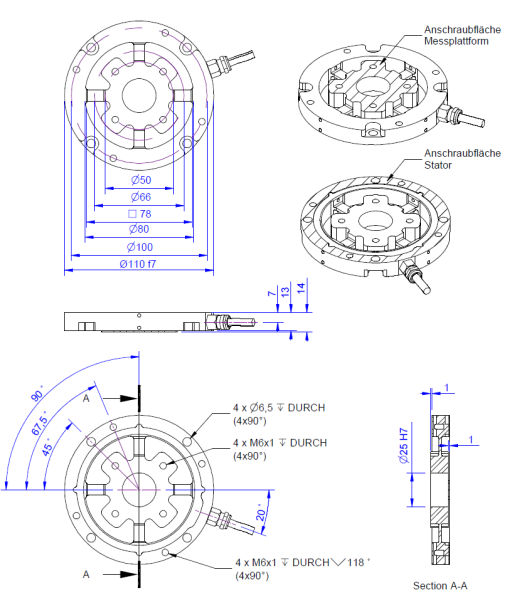

Version 50N à 1 kN	Version 2kN à 5 kN

Formation d'un capteur Fz-Mz

En associant le KR110a avec un couplemètre TS110a, possibilité de former un capteur poussée/torsion de faible encombrement.

étendues de mesure

Plus d'informations ici

Conditionnement et acquisition

Le capteur de force KR110a est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

Afficheur 9840	GSV-2TSDI	GSV-3USB	PMI-520AJ	GSV-1A	GSV-6K	GSV-6K	GSV-6L

Afficheur numérique haute précision 1 ou 2 voies	Afficheur 24 bits avec fonction acquisition	Module d'acquisition USB	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA	Afficheur simple
