Ref: LIPS P130

Capteur de déplacement linéaire sans contact - 0-1500 mm - IP67

Capteur de déplacement linéaire durci pour la mesure de position de vérin pneumatique ou hydraulique
Etendue de mesure : de 0-400 à 0-1485 mm
Installation : à l'intérieur du vérin
Très haute résistance mécanique et CEM (MTBF : 350,000 hrs à 40°C)
Grande précision, grande répétabilité
Non-linéarité: 0,25% (0,1% en option)
Bande passante : 0-10 kHz (0-300Hz en 4-20 mA)
électronique de conditionnement intégrée, sortie tension ou courant
Sortie axiale connecteur ou câble
Température d'utilisation : de -40 °C à 125 °C
Construction : Acier inoxydable, Protection : IP 65/67
Diamètre : 35mm

Présentation

Le LIPS P130 est un capteur de déplacement linéaire inductif précis et robuste répondant aux besoins de la plupart des bancs de test, applications scientifiques et machines spéciales. Les plages de mesure sont spécifiables au centimètre sur des gammes comprises entre 0-400mm et 0-1485mm. Le capteur est alimenté par une tension continue, et intègre l'électronique de conditionnement pour un signal de sortie de type tension ou 4-20mA compatible avec tout système d'acquisition analogique.

La technologie inductive, sans contact, se caractérise par une excellente durabilité (MTBF > 350.000 heures). Autre atout : une résolution infinie, et une excellente réponse fréquentielle (> 10 kHz), pour la réalisation d'asservissement haute dynamique ou de l'étude vibratoire.

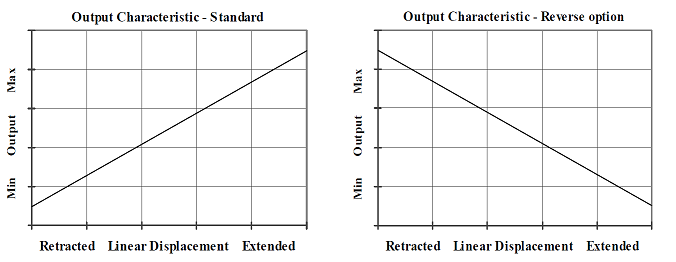

Le signal de sortie analogique est linéaire avec la position absolue (non-linarité : < ± 0,25mm pour 100mm de déplacement, en option réduite à ± 0.1mm)

Installation

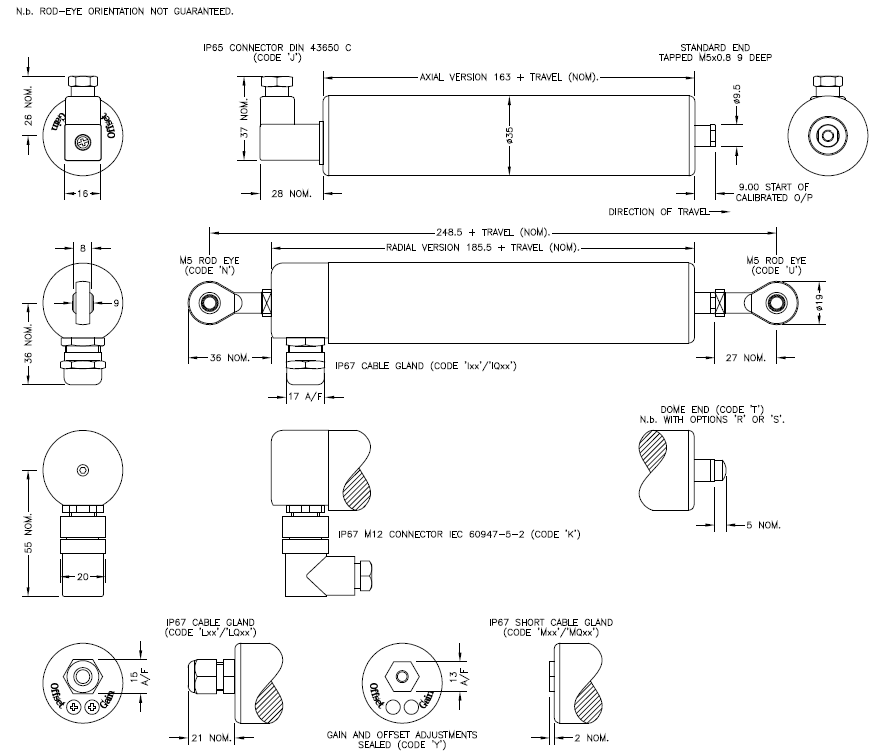

Le corps du capteur est en acier inoxydable. La partie fixe (corps) du capteur P130 est fixée à l'aide d'une rotule M5 ou d'une bride de fixation. La partie mobile, correspondant à la mesure de déplacement peut être soit liée par une rotule soit par une tige M5. Une option palpeur est possible jusqu'à 300 mm d'étendue. Des pinces de fixation sont également disponibles.

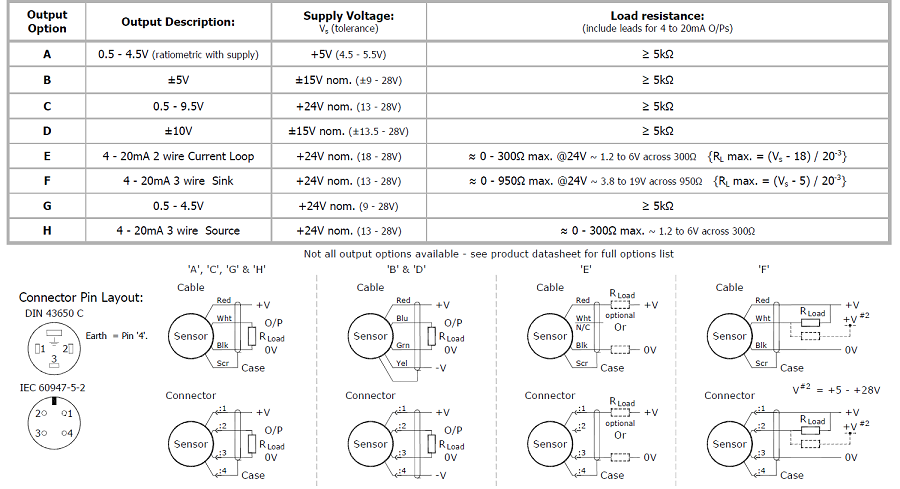

La connectique électrique est au choix un connecteur (IP65) ou un câble (IP67), en position axiale ou radiale. 2 potentiomètres permettent l'ajustement fin du zéro et du gain. Plusieurs types de signaux de sortie sont proposés :
