Ref: LIPS P137 - ⌀ 19 mm

Capteur de déplacement linéaire durci low-cost 0-350 mm à 0-600mm - IP67

Capteur de déplacement linéaire sans contact
étendue de mesure : 0-350 à 0-600 mm
Non-linéarité : 0.25% (0.1% en option)
Bande passante : 0-10 kHz (0-300Hz en 4-20 mA)
Sortie analogique de tension ou de courant
MTBF : 350 000 heures à 25°C
Connectique : Connecteur ou câble, sortie axiale ou radiale
Montage : tige filetée M5 ou rotule
Température de fonctionnement : -40°C à +125°C
Construction : acier inoxydable IP67
Très compact - Diamètre : 19mm
Certificat d'étalonnage inclus

Présentation

Le P137 est un capteur de position abordable, durable et de haute précision conçu pour les applications industrielles et scientifiques. Il est particulièrement adapté aux OEM qui recherchent un capteur performant et durci pour des applications difficiles telles que les machines industrielles où le coût est important.

La technologie inductive sans contact offre une excellente durabilité (MTBF > 350 000 heures). Un autre avantage est la résolution infinie et l'excellente réponse en fréquence (> 10 kHz) pour un contrôle dynamique élevé ou des études vibratoires. L'encombrement est réduit, avec seulement 19 mm de diamètre. La construction est intégralement en inox haute résistance, et étanche IP67

Le signal de sortie analogique est linéaire par rapport à la position absolue (non-linéarité : < ± 0,25mm pour 100mm de déplacement, réduit en option à ± 0,1mm).

L'étendue de mesure est spécifiable au mm pour toute longueur comprise entre 350 et 600 mm, et est reprise sur le certificat de calibration. Le P137 est alimenté par une tension continue et offre une large gamme d'options de sortie analogique (tension ou 4-20mA).

Installation

Le capteur P137 est facile à installer grâce aux options de montage comprenant une tige ou rotule M5. La tige de poussée peut être fournie libre ou captive, avec un filetage mâle M5, une rotule M5 ou un embout magnétique. Un œillet de tige de 1/4" est disponible en option.

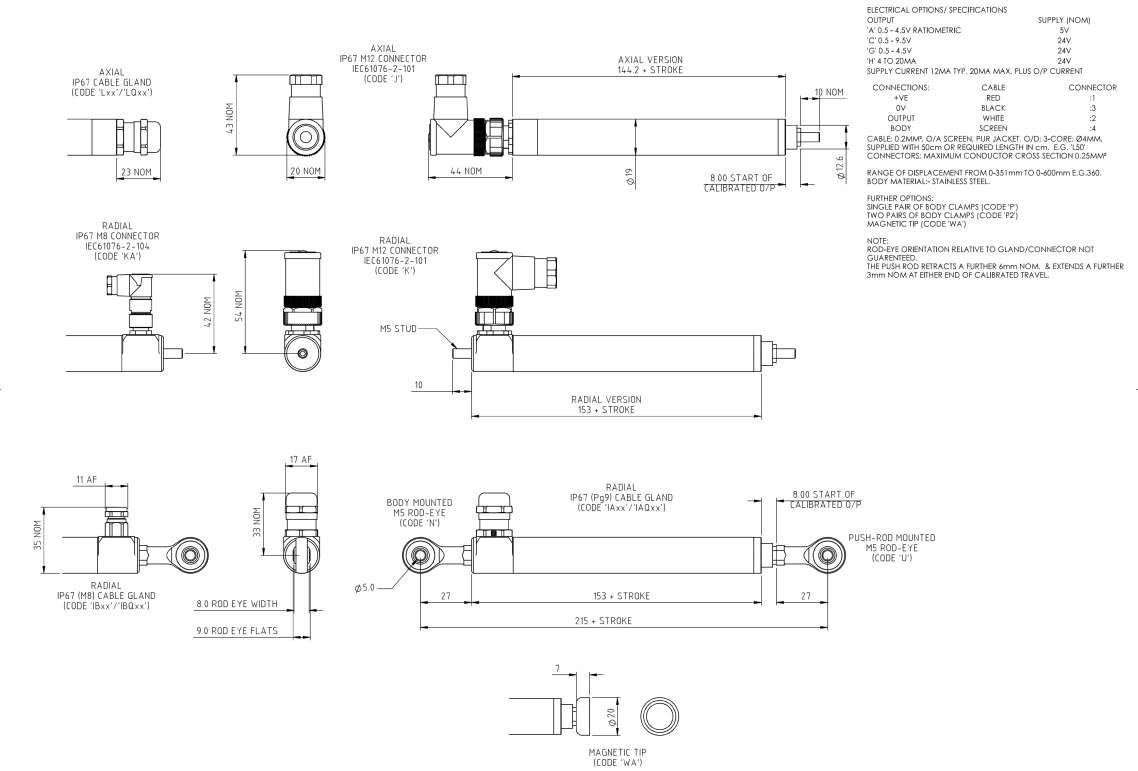

Dimensions

Connectique

La connectique électrique est au choix un connecteur (IP65) ou un câble (IP67), en position axiale ou radiale. 2 potentiomètres permettent l'ajustement fin du zéro et du gain. Plusieurs types de signaux de sortie sont proposés :

Applications

P137 est particulièrement recommandé pour la mesure ou la surveillance de la position dans des environnements sévères et/ou lorsqu'une grande durabilité est nécessaire, notamment dans les domaines de l'énergie, du génie civil ou des machines outils
