Ref: LIPS X114 / E114 / M114

Capteur de déplacement immergeable 100m ATEX - 0-5 à 0-800mm

Capteur de déplacement linéaire durci ATEX
Sécurité intrinsèque ATEX: Ex II 1G (X114), Ex I/II M1/GD (M114) et Ex II 1GD (E114)
IP68 Immergeable 10 bar (profondeur : 100m)
Etendue de mesure : de 0-5 à 0-800 mm
Technologie : inductif, sans contact entre la tige et le corps
Configuration : capteur à rotule, à tige filetée ou palpeur
Construction durcie Inox 316L | MTBF : 350,000 hrs
Linéarité : 0.25% pleine échelle (0,1% en option <= 400mm)
Température d'utilisation : de -40 °C à 125 °C
Réponse en fréquence : 0-10 kHz
Signal de sortie : ratiométrique, alimentation 0-5VDC
Connectique : Connecteur ou câble.
à utiliser avec la barrière galvanique X005

Connectez-vous à votre compte pour afficher les prix

Connexion

Livrable habituellement sous 6-7 semaines (3 semaines en option)

Présentation

Les capteurs de déplacement X114/E114/M114 sont étanches à 10Bar (100 m de profondeur), et sont conçus pour la mesure de déplacements linéaires sur des courses comprises entre 0-5 mm et 0-800 mm environnement ATEX.

Modèle	Certification
X114	Ex II 1G, Ex ia IIC T4 Ga (Ta = -40°C to +80°C)
E114	Ex II 1GD - Ex ia IIC T4 Ga (Ta= -40°C to 80°C) - Ex ia IIIC T135°C Da (Ta= -40°C to 80°C)
M114	Ex I/II M1/GD, Ex ia IIC T4 Ga (Ta= -40°C to 80°C), Ex ia IIIC T135°C Da (Ta= -40°C to 80°C), Ex ia I Ma (Ta=-40°C to 80°C)

La mesure entre le corps du capteur et la tige en mouvement est sans contact, permettant l'atteinte d'un nombre de cycles très élevé (MTBF > 350 000 heures), et une excellente répétabilité.

Spécifications principales

Paramètre	Spécification
Type de capteur	capteur à tige taraudée, à rotule ou palpeur
Courses	0-5 mm à 0-800mm
non linéarité	0.25% de la pleine échelle (0.1% en option)
Signal de sortie	0.5 à 4.5VDC (ratiométrique)
Alimentation	0-5VDC
Bande passante	0-10kHz
Connectique	connecteur ou câble 3 ou 5 conducteurs via presse-étoupe
étanchéité	IP67

Installation

La partie fixe (corps) du capteur X114/E114/M114 est fixée à l'aide d'une pince ou d'une rotule M8.
La liaison entre la tige (mesure) et la pièce mobile est réalisée au choix via une rotule M8, un filetage/taraudage ou un palpeur. La tige peut être libre, ou combinée à un ressort de rappel.

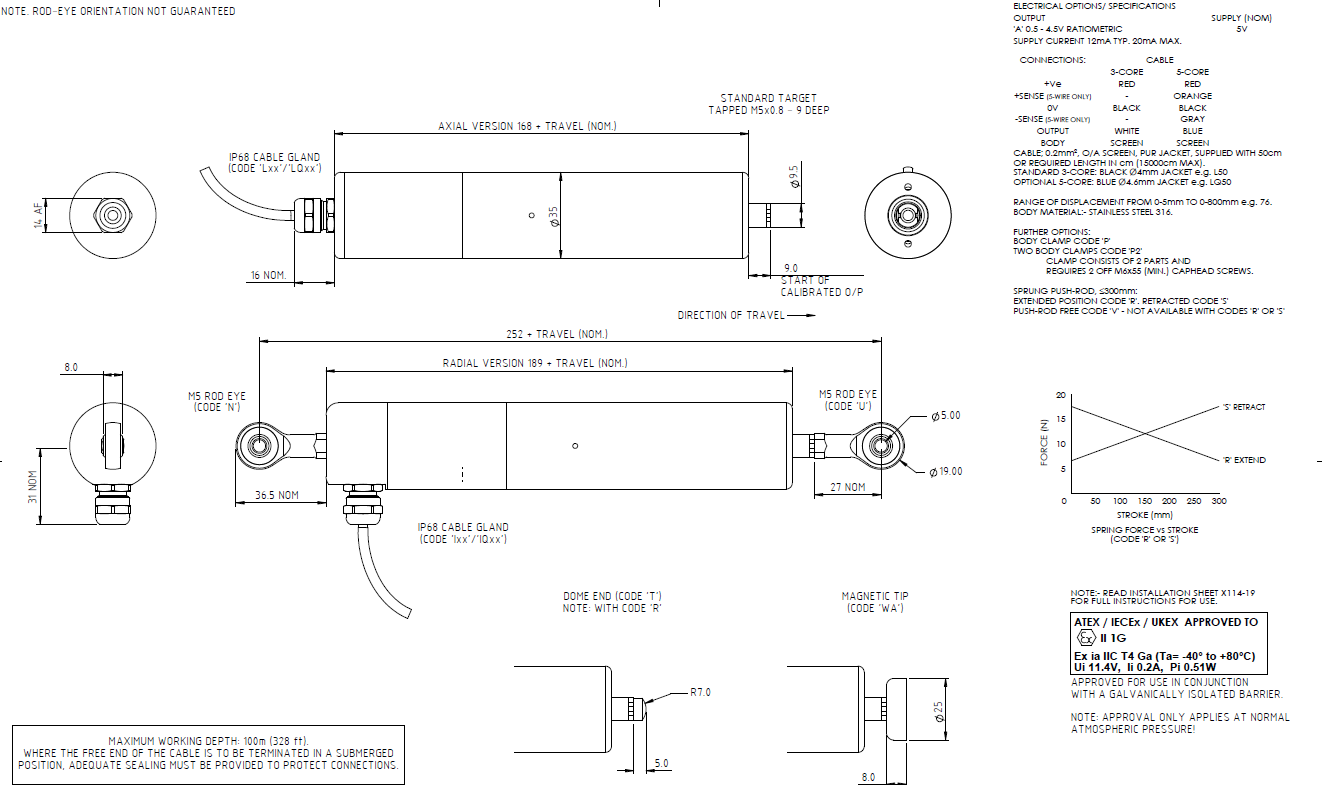

Dimensions

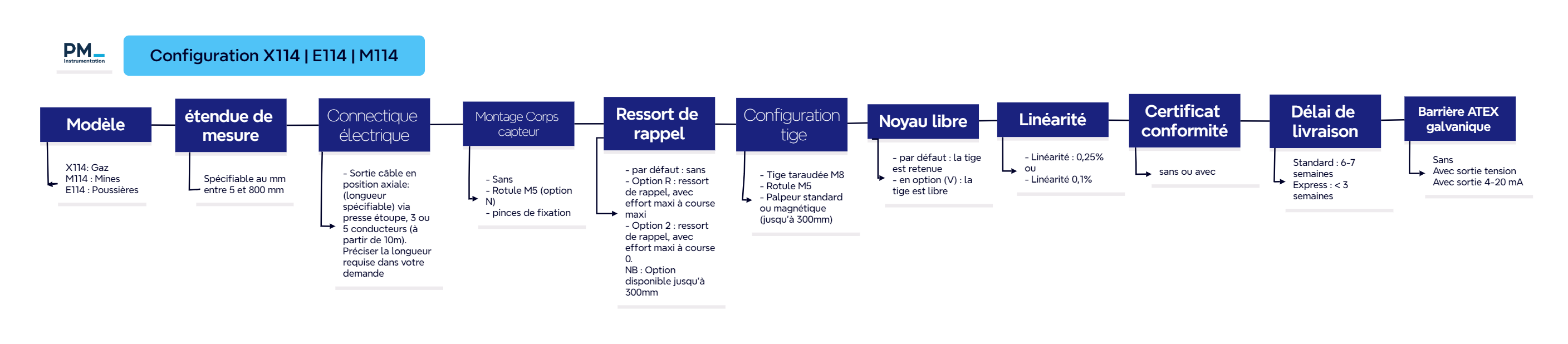

Configuration

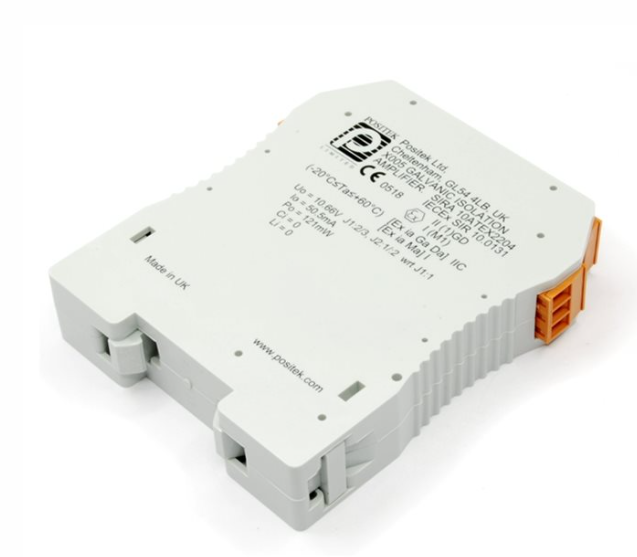

Barrière ATEX X005

L’amplificateur à isolation galvanique X005 est certifié ATEX et IECEx (Ex I (M1) [Ex ia Ma] I Ta = -20°C ≤Ta ≤+60°C Ex II (1) GD [Ex ia Ga Da] IIC Ta = -20°C ≤Ta ≤+60°C) pour une utilisation avec les capteurs X114/E114/M114.

Le X005 est alimenté en 12 à 30 Vcc, et alimente en +5 Vcc régulée les capteurs, et supporte un raccordement en 3 ou 5 fils (à privilégier pour les grandes longueurs de câbles). Il est isolé tri-port et fournit une isolation entre l’alimentation de l’amplificateur, la zone dangereuse et le signal de sortie du X005. L’alimentation et la sortie du capteur sont couplées par transformateur, fournissant une isolation de 2,5 kV entre les circuits des zones sûres et des zones dangereuses, éliminant ainsi la nécessité d’une terre à haute intégrité. Le signal de sortie du X005 est configuré en usine de 0,5 à 9,5 V ou de 4 à 20 mA et possède une bande passante de 4,7 kHz.
