Ref: LIPS X112 / E112 / M112

Palpeur inductif compact - ATEX - 0-2 à 0-50 mm - IP67 - Diamètre 19 mm

Palpeur linéaire faible encombrement
Technologie : inductif, sans contact entre la tige et le corps
Etendue de mesure : de 0-2 à 0-50 mm
Sécurité intrinsèque ATEX: Ex II 1G (X112), Ex I/II M1/GD (M112) et Ex II 1GD (E112)
Construction : Acier inoxydable
Configuration : palpeur avec ressort de rappel
Linéarité : 0.25% de la pleine échelle (0,1% en option)
Température d'utilisation : de -40 °C à 80 °C
Réponse en fréquence : 0-10 kHz
Signal de sortie : 0.5 à 4,5V (ratiométrique, alimentation 0-5VDC)
Connectique : Connecteur ou câble.
Diamètre du corps : 19 mm

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Les capteurs de déplacement X112/E112/M112 sont conçus pour la mesure de déplacements linéaires sur des courses comprises entre 0-2 mm et 0-50 mm en environnement ATEX:

Modèle	Certification
X112	Ex II 1G, Ex ia IIC T4 Ga (Ta = -40°C to +80°C)
E112	Ex II 1GD - Ex ia IIC T4 Ga (Ta= -40°C to 80°C) - Ex ia IIIC T135°C Da (Ta= -40°C to 80°C)
M112	Ex I/II M1/GD, Ex ia IIC T4 Ga (Ta= -40°C to 80°C), Ex ia IIIC T135°C Da (Ta= -40°C to 80°C), Ex ia I Ma (Ta=-40°C to 80°C)

La mesure entre le corps du capteur et la tige en mouvement est sans contact, permettant l'atteinte d'un nombre de cycles très élevé (MTBF > 350 000 heures), et une excellente répétabilité.

Spécifications principales

Paramètre	Spécification
Type de capteur	palpeur à ressort de rappel
Courses	0-2 mm à 0-50mm
non linéarité	0.25% de la pleine échelle (0.1% en option)
Signal de sortie	0.5 à 4.5VDC (ratiométrique)
Alimentation	0-5VDC
Bande passante	0-10kHz
Température d'utilisation	de -40 °C à 80 °C
Connectique	connecteur ou câble 3 ou 5 conducteurs via presse-étoupe
étanchéité	IP65 à IP67

Installation

La partie fixe (corps) du capteur X112/E112/M112 est fixée via un filetage 1/2-20 UNF et 2 écrous. La tige est actionnée par la pièce en mouvement, le contact est maintenu par un ressort de rappel.

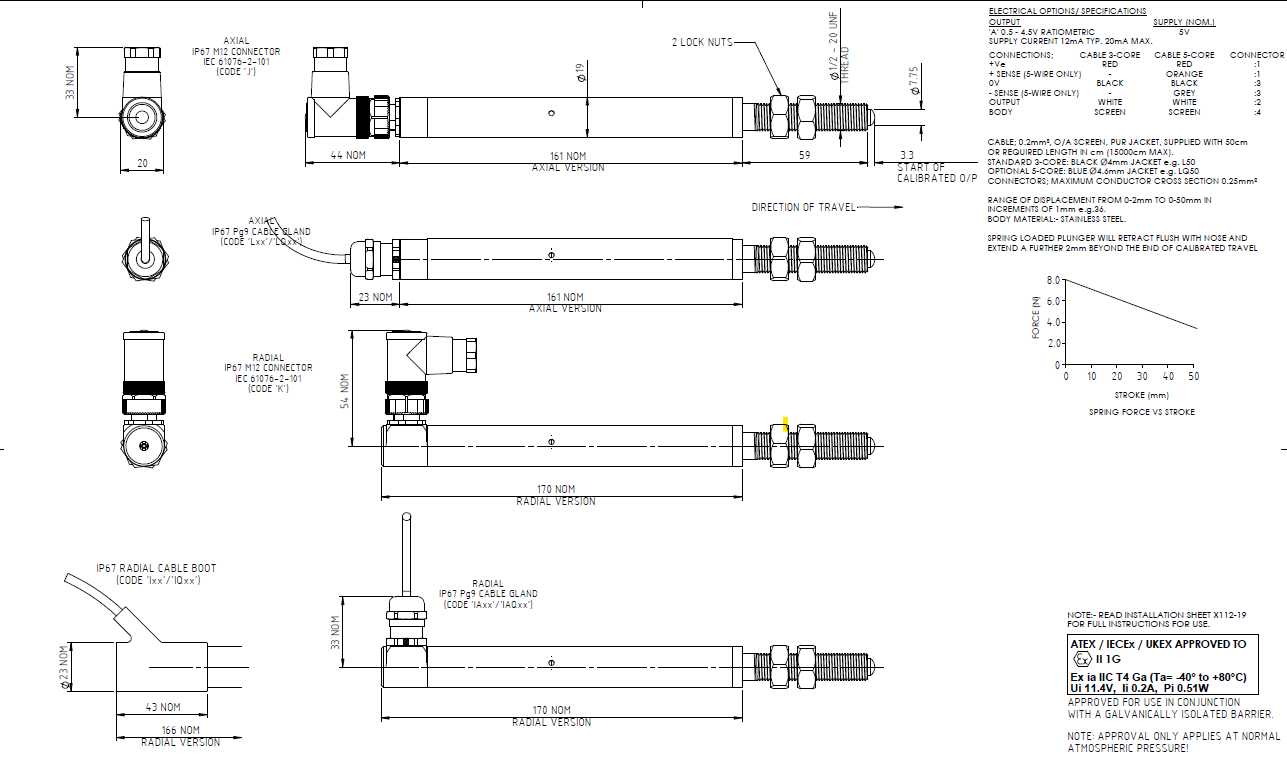

Dimensions

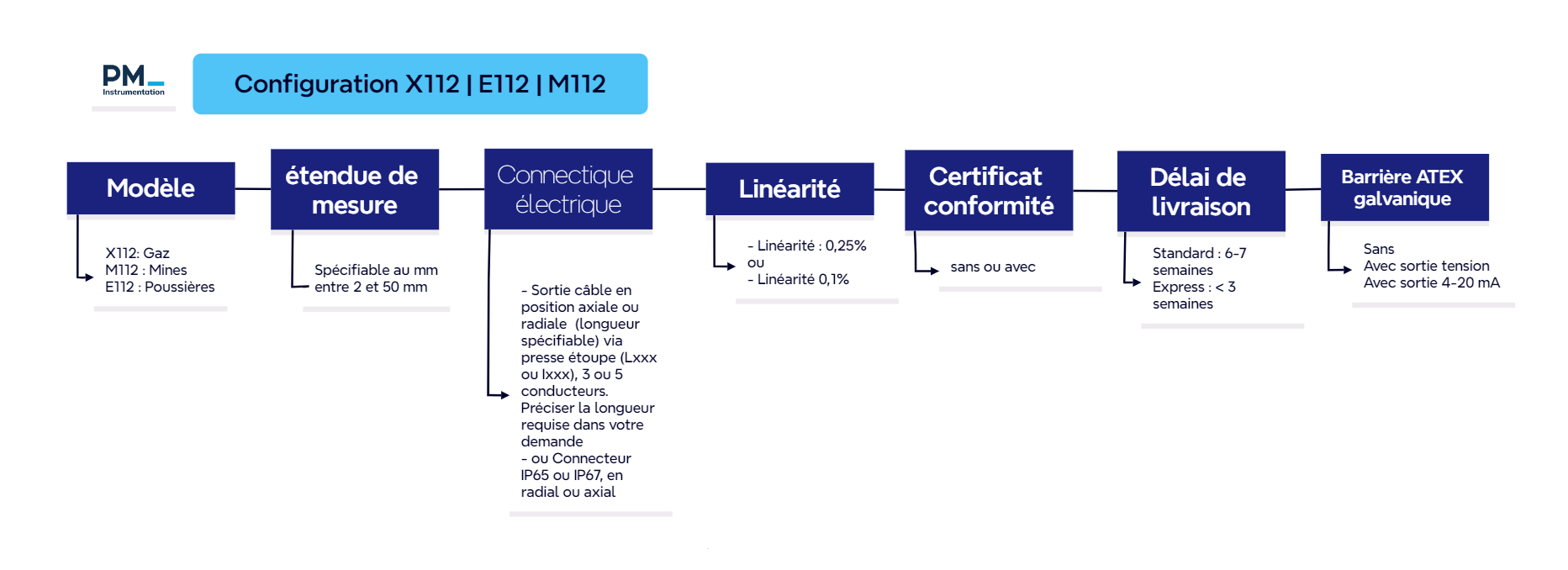

Configuration

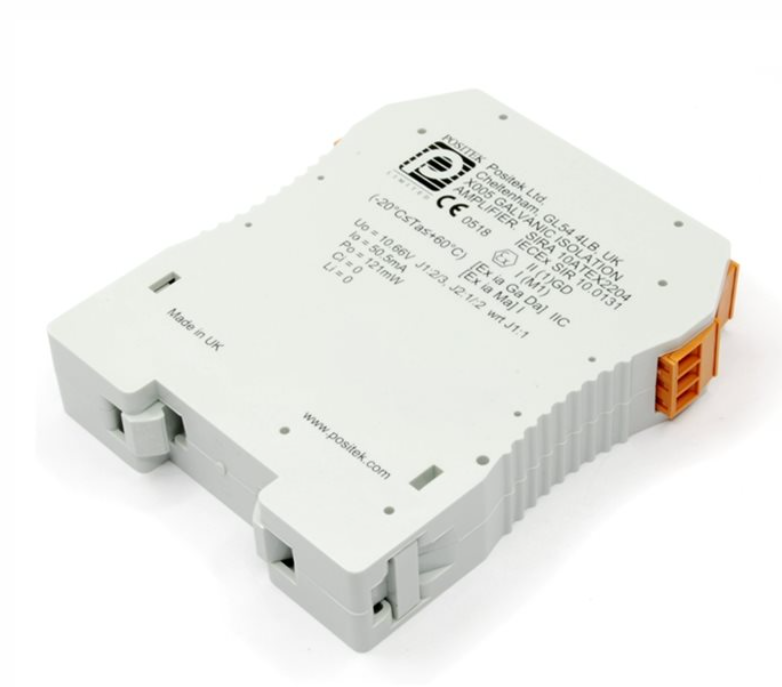

Barrière ATEX X005

L’amplificateur à isolation galvanique X005 est certifié ATEX et IECEx (Ex I (M1) [Ex ia Ma] I Ta = -20°C ≤Ta ≤+60°C Ex II (1) GD [Ex ia Ga Da] IIC Ta = -20°C ≤Ta ≤+60°C). Il est indispensable pour l'utilisation des capteurs X112/E112/M112 en environnement ATEX.

Le X005 est alimenté en 12 à 30 Vcc, et alimente en +5 Vcc régulée les capteurs, et supporte un raccordement en 3 ou 5 fils (à privilégier pour les grandes longueurs de câbles). La longueur de câble entre le capteur et l'amplificateur peut aller jusqu'à 1 km.

Il est isolé tri-port et fournit une isolation entre l’alimentation de l’amplificateur, la zone dangereuse et le signal de sortie du X005. L’alimentation et la sortie du capteur sont couplées par transformateur, fournissant une isolation de 2,5 kV entre les circuits des zones sûres et des zones dangereuses, éliminant ainsi la nécessité d’une terre à haute intégrité. Le signal de sortie du X005 est configuré en usine de 0,5 à 9,5 V ou de 4 à 20 mA et possède une bande passante de 4,7 kHz.
