Ref: LIPS X111 | E111 | M111

Capteur de déplacement durci ATEX - 0 à 800 mm - IP67

  • Capteur de déplacement linéaire durci
  • Technologie : inductif, sans contact entre la tige et le corps
  • Etendue de mesure : de 0-5 à 0-800 mm
  • Sécurité intrinsèque ATEX: Ex II 1G (X103), Ex I/II M1/GD (M103) et Ex II 1GD (E103)
  • Configuration : capteur à tige ou palpeur
  • Haute résistance aux vibrations
  • Construction : Acier inoxydable
  • Linéarité : 0,25% pour courses < à 450 mm - 0,5% au-delà - option: 0.1% pour étendues comprises entre 0-10 et 0-400 mm
  • Température d'utilisation : de -40 °C à 125 °C
  • Réponse en fréquence : 0-10 kHz
  • Signal de sortie : 0.5 à 4,5V (ratiométrique, alimentation 0-5VDC)
  • Connectique : Connecteur ou câble.
  • Raccordement pièce mobile : tige filetée ou rotule
  • Diamètre du corps : 35mm
  • à utiliser avec la barrière galvanique X005

Télécharger la fiche produit

?

Présentation

Les capteurs de déplacement X111/E111/M111 sont conçus pour la mesure de déplacements linéaires sur des courses comprises entre 0-5 mm et 0-800 mm en environnement ATEX difficiles:

Modèle Certification
X111 Ex II 1G, Ex ia IIC T4 Ga (Ta = -40°C to +80°C)
E111 Ex II 1GD - Ex ia IIC T4 Ga (Ta= -40°C to 80°C) - Ex ia IIIC T135°C Da (Ta= -40°C to 80°C)
M111 Ex I/II M1/GD, Ex ia IIC T4 Ga (Ta= -40°C to 80°C), Ex ia IIIC T135°C Da (Ta= -40°C to 80°C), Ex ia I Ma (Ta=-40°C to 80°C)

La mesure entre le corps du capteur et la tige en mouvement est sans contact, permettant l'atteinte d'un nombre de cycles très élevé (MTBF > 350 000 heures), et une excellente répétabilité.

Spécifications principales

Paramètre Spécification
Type de capteur capteur à tige taraudée ou à rotule
Courses 0-5 mm à 0-800mm
non linéarité 0.25% ou 0,5% de la pleine échelle selon étendue de mesure, (0.1% en option jusqu'à 400mm)
Signal de sortie 0.5 à 4.5VDC (ratiométrique)
Alimentation 0-5VDC
Bande passante 0-10kHz
Connectique connecteur ou câble 3 ou 5 conducteurs via presse-étoupe
étanchéité IP65 à IP67

Installation

La partie fixe (corps) du capteur X111/E111/M111 est fixée à l'aide d'une pince ou d'une rotule. La partie mobile, correspondant à la mesure de déplacement, peut être libre ou actionnée par un ressort la poussant en permanence sur la pièce à mesurer. Elle peut être, aussi, liée par le taraudage se trouvant à l'extrémité de la tige.

Dimensions

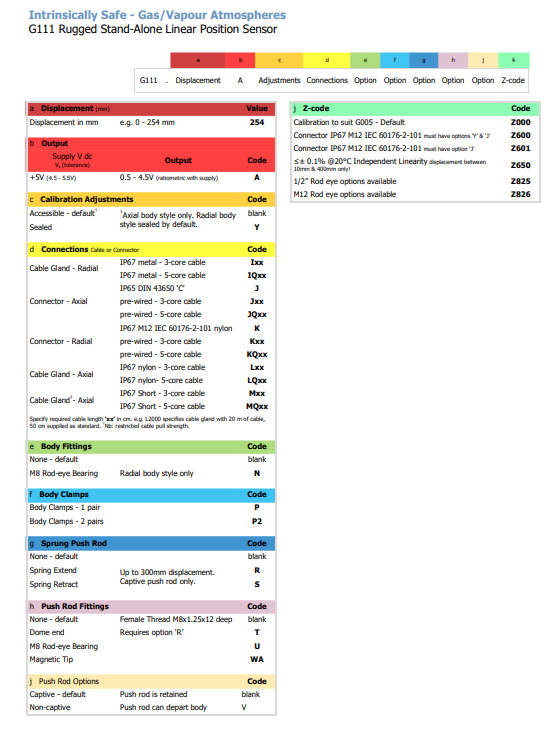

Configuration

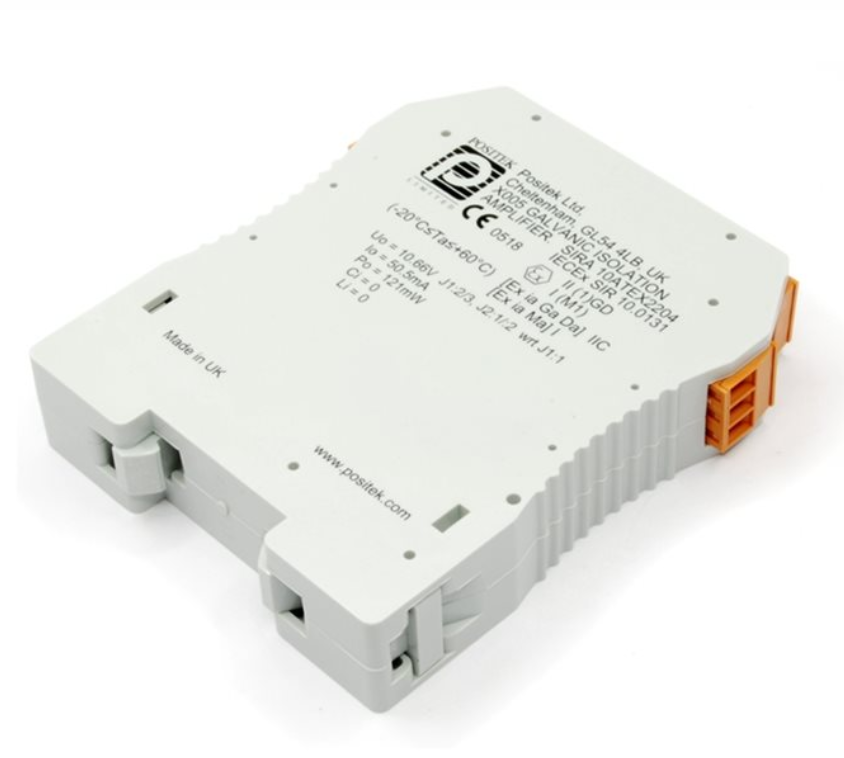

Barrière ATEX X005

L’amplificateur à isolation galvanique X005 est certifié ATEX et IECEx (Ex I (M1) [Ex ia Ma] I Ta = -20°C ≤Ta ≤+60°C Ex II (1) GD [Ex ia Ga Da] IIC Ta = -20°C ≤Ta ≤+60°C) pour une utilisation avec les capteurs X111/E111/M111.

Le X005 est alimenté en 12 à 30 Vcc, et alimente en +5 Vcc régulée les capteurs, et supporte un raccordement en 3 ou 5 fils (à privilégier pour les grandes longueurs de câbles). Il est isolé tri-port et fournit une isolation entre l’alimentation de l’amplificateur, la zone dangereuse et le signal de sortie du X005. L’alimentation et la sortie du capteur sont couplées par transformateur, fournissant une isolation de 2,5 kV entre les circuits des zones sûres et des zones dangereuses, éliminant ainsi la nécessité d’une terre à haute intégrité. Le signal de sortie du X005 est configuré en usine de 0,5 à 9,5 V ou de 4 à 20 mA et possède une bande passante de 4,7 kHz.

Applications

Le capteur X111/E111/M111 est recommandé pour :

  • Mesures de déplacement
  • Mesure de vibration
  • Asservissement du déplacement et de la régulation.
  • Surveillance de position
  • Mesures en laboratoire
Technologie
linéaire inductif
Etendue de mesure
0 à ±50 mm, ±51 à ±250 mm, ± 251 à ±2 m
Non linéarité (% PE)
± 0.25 %
Bande passante (-3 dB)
10000 , 300 Hz
Signal de sortie
0-5 VDC
Sortie analogique
0-5 VDC
Normes / Certifications
ATEX
Classe de Protection
IP67
Tension d'alimentation
10 Vcc
Matériau
Acier
Application
Haute Précision, ATEX

Dimensions

Se référer aux fiches techniques des capteurs

  • Connectique (connecteur ou câble, position)
  • Montage
  • Palpeur
  • Etendue
  • Linéarité (standard ou 0,1%)
  • Barrière d'isolation galvanique
