Ref: M72A1

Conditionneur analogique monovoie pour accéléromètre IEPE et mode de charge

Conditionneur analogique monovoie pour accéléromètre IEPE et mode de charge
Signal de sortie : +/- 10 VDC

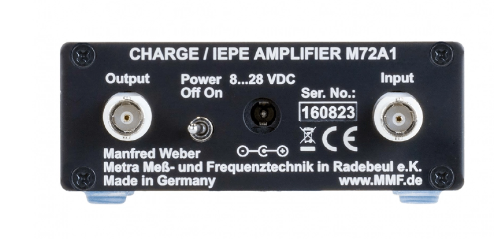

Connectique : BNC (entrées et sorties)
5 gammes de tension de charge et 4 gammes de tension IEPE/AC à faible bruit pour une gamme dynamique totale de 140 et 120 dB, respectivement
Gain en tension 1 ; 10 ; 100 ; 1000 / Gain de charge 0,1 ; 1 ; 10 ; 100 ; 1000 mV/Pc
Amplification, filtrage et intégration
Filtre passe-bas 0,1 / 1 / 10 / 50 kHz, passe-haut avec 0,1 et 3 Hz
Pour bancs d'essai en laboratoire et en production
Pour le modèle M72A1 : Entrée de la sensibilité du capteur via 4 chiffres ; 0.001 à 9999

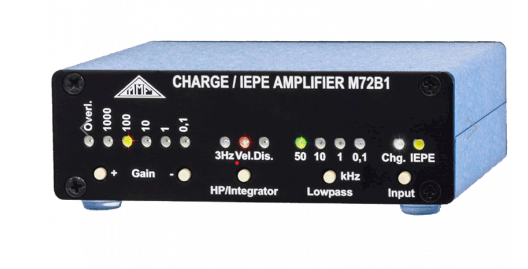

Dimensions sans connecteurs : 105 x 43 x 95 (L x H x P) mm (M72A1), 105 x 37 x 95 (L x H x P) mm (M72B1)
Adaptateur secteur PS500 inclus

Présentation

Le module d'alimentation IEPE M72 est conçu pour connecter des capteurs piézoélectriques à un afficheur ou système d'acquisition de données dépourvus d'entrées IEPE. Le module M72 alimente des capteurs IEPE ou mode de charge.

Le M72A1 dispose d'un afficheur pour entrer la sensibilité du capteur.
