Ref: M72A3

Conditionneur analogique trois voies pour accéléromètre IEPE et mode de charge

Nombres de voies : 3 voies indépendantes
Type de capteurs : IEPE et mode de charge
Signal de sortie : +/- 10 VDC

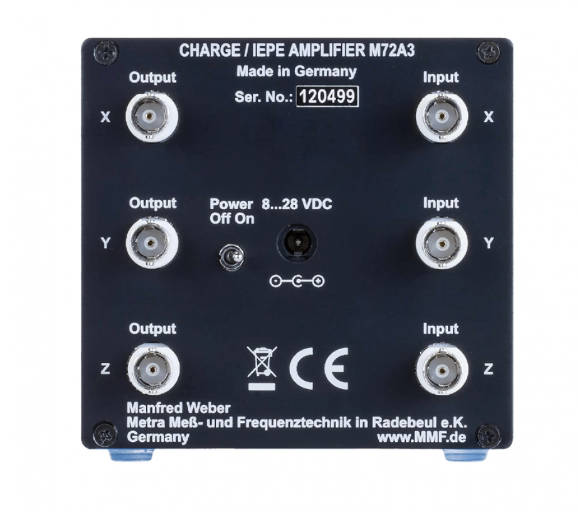

Connectique : 3x BNC (entrées et sorties)
Amplification, filtrage et intégration
Gain sur la charge : 0,1 mV/pC, 1 mV/pC, 10 mV/pC, 100 mV/pC, 1000 mV/pC
Gain en tension : 1, 10, 100, 1000
Amplification, filtrage et intégration
Filtre passe bas : 0,1 kHz, 1 kHz, 10 kHz, 50 kHz
Filtre passe haut : 0,1 Hz, 3 Hz
Tension d'alimentation externe : 8-28 VDC
Adaptateur secteur PS1600 inclus

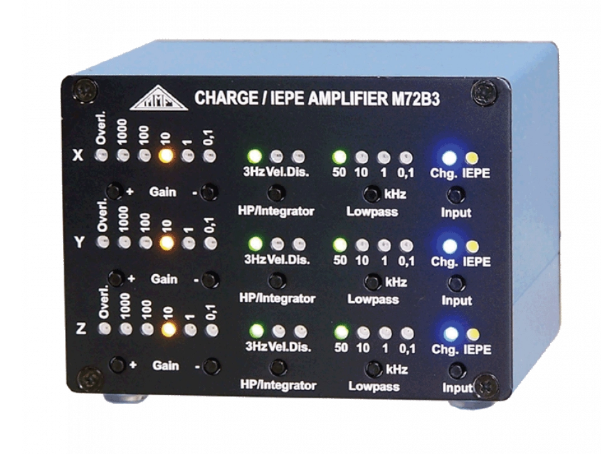

Dimensions sans connecteurs : 105 x 104 x 95 (L x H x P) mm (M72A3) - 105 x 78 x 95 (L x H x P) mm (M72B3)
Pour le modèle M72A3 : Entrée de la sensibilité du capteur via 4 chiffres ; 0.001 à 9999

Présentation

Le module d'alimentation IEPE M72A3 dispose de 3 entrées pour connecter des capteurs piézoélectriques à un afficheur ou système d'acquisition de données dépourvus d'entrées IEPE. Les trois voies sont indépendantes, on peut donc connecter 3 x monoaxe ou 1 x triaxe

Le M72A3 dispose d'un afficheur pour entrer la sensibilité du capteur.
