Ref: Model A601-2

Tiltmètre bi-axe très haute résolution 25 nrad pour applications géotechniques et scientifiques

  • Tiltmètre 2 axes très haute résolution
  • étendues de mesure: ±0.0115°, ±0.0235°, ±0.115°, ±0.235°
  • Résolution : 25 nrad (A601-2A) ou 50 nrad (A601-2B)
  • Sortie analogique différentielle +/-8 ou +/-16V
  • Technologie électrolytique
  • Filtre passe-bas - 1 Hz
  • Sortie température
  • Installation horizontale - vis micrométriques incluses
  • Température d'utilisation : -25 à +70°C
  • Alimentation: ±11 to ±15 VDC
  • Dimensions: 15 x 15 x 10 cm
  • Câble longueur 5m inclus

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Le model A601-2 is un tiltmètre pour applications géophysiques recherchant haute résolution et extrême répétabilité. Le tiltmètre A601-2 intègre deux éléments sensibles électrolytiques haute résolution montés perpendiculairement, et permettant de détecter d'infimes mouvements sur les axes X et Y (résolution < 25 à 50 nrad selon étendue de mesure).

4 étendues de mesure sont disponibles: ±0.0115°, ±0.0235°, ±0.115°, ±0.235° Le signal de sortie est une tension ±8 VDC (unipolaire) ou ±16 VDC (différentielle). 2 valeurs de gain et de constante de temps du filtre passe-bas sont sélectionnables par interrupteur.

Spécifications

Modèle Model A601-2A Model A601-2B
Nombre d'axes X, Y X, Y
étendue de mesure ±200 μradians (±0.0115°) ou ±2000 μradians (±0.115°) ± 400 μradians (±0.0235°) ou ±4000 μradians (±0.235°)
Sensibilité 25 nrad/mv ou 250 nrad/mv 50 nrad/mv ou 500 nrad/mv
Résolution < 25 nrad < 50 nrad
Non-Linéarité 2% 2%
Signal de sortie ±8VDC (uni.); ±16VDC (diff) ±8VDC (uni.); ±16VDC (diff)
Sensibilité du zéro à la température ±3 μradians/°C (typical) ±3 μradians/°C (typical)
Sensibilité du gain à la température 0.05%/°C (typical) 0.05%/°C (typical)
Sortie température 0.1°C/mV 0.1°C/mV

Installation

Le tiltmètre se pose sur la surface de référence. La mise à niveau et la calibration se réalisent à l'aide de pieds équipés de vis micrométriques. un câble de 5m est inclus. La tension d'alimentation admissible est comprise entre 11 et 15 VDC.

Dimensions

Applications

  • mise à niveau d'antennes
  • mesure de marée
  • surveillance de volcans
  • orientation de téléscope
  • métrologie haute précision
  • production de mécanique de précision
Technologie
Electrolytique
Nombre de composantes
2 Axes
Etendue de mesure
0.0115 / 0.115 / 0.0235 / 0.235 °
Résolution angulaire
0.000001°- 0.001°
Bande passante (-3 dB)
5 , 0.5 Hz
Application
Haute Précision, Géotechnique
Non linéarité (% PE)
± 2 %
Sensibilité du gain
0.02 %/°C
Signal de sortie
analogique (tension)
Sortie analogique
±8 VDC
Tension d'alimentation
±11 à ±15 VDC
Température de fonctionnement
-25 à 70 °C
Classe de Protection
IP60
Matériau
Aluminium
Installation
Plateforme
Poids
1.4

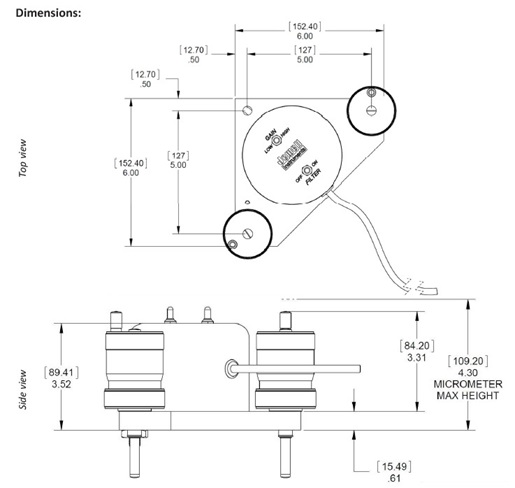

Dimensions

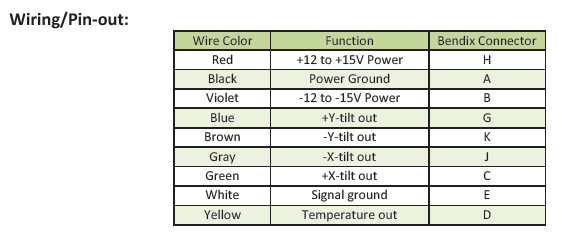

Câblage

  • Calibration spéciale
  • Capteur de température
  • Special calibration
  • Temperature sensor
