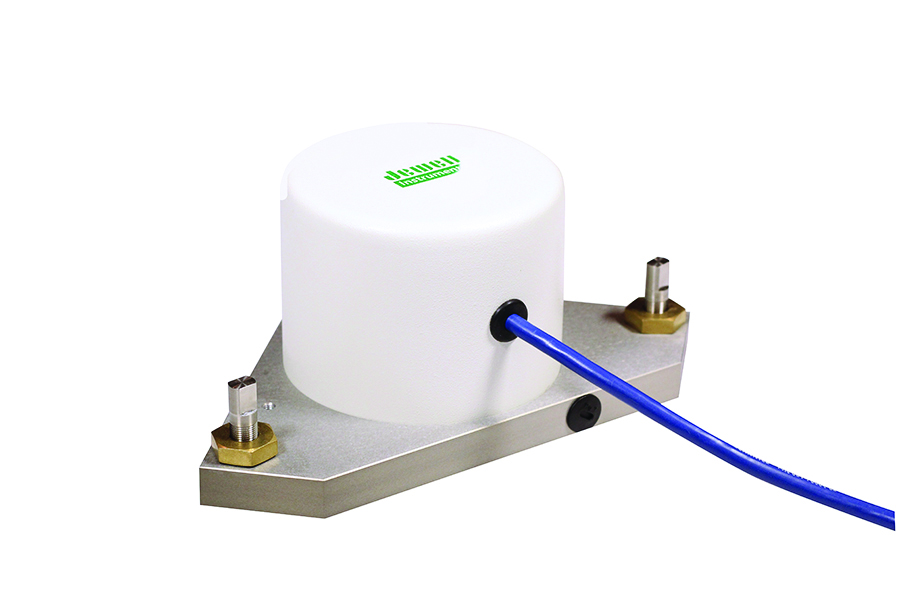

Ref: Model A701-2(4X) / D701

Plateforme d'inclinaison géophysique bi-axe haute précision ±0.046° à ±8° - Analogique ou numérique

  • Mesure d'inclinaison haute précision biaxiale
  • étendues de mesure: ±0.046°, ±0.46°, ±0.5°, ±5°, ±0.8°, ±8°
  • Résolution : 0,1 µrad à 10 µrad selon version
  • Technologie électrolytique
  • Filtre passe-bas - 0,1 Hz à 6 Hz
  • Sortie tension (A701) ou RS-232/485 (D701)
  • Sortie température sur tous les modèles
  • Température d'utilisation : -40 à +85°C
  • Alimentation: ±11 to ±15 VDC (A701) ou 7-28 VDC (D701)

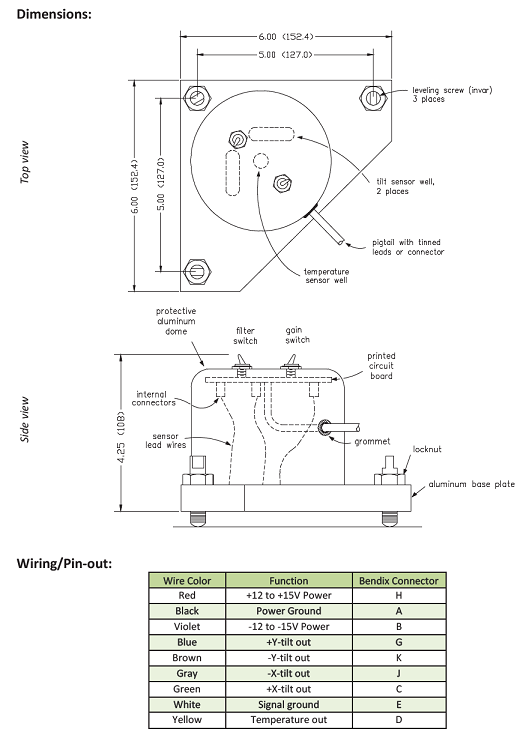

  • Dimensions: 15 x 15 x 10 cm
  • Câble longueur 3m inclus
  • Version IP65 en option

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Les inclinomètres de la série 701-2 sont des plateformes de mesure d'inclinaison pour les applications géophysiques alliant haute précision et stabilité. Le système 701-2 intègre deux éléments sensibles électrolytiques haute précision montés perpendiculairement, et permettant de détecter d'infimes mouvements sur les axes X et Y. La résolution obtenue varie de 0.1 à 2 µrad selon l'étendue de mesure.

6 étendues de mesure sont disponibles: ±0.046°, ±0.46°, ±0.5°, ±5°, ±0.8°, ±8°. Les versions analogiques (A701-2A et A701-2B) disposent de 2 switchs permettant de choisir le gain et la constante du filtre parmi 2 valeurs. La sensibilité est inversement proportionnelle, pour un signal de sortie analogique (±8 VDC (unipolaire) ou ±16 VDC (différentielle)) ou numérique (RS-232/485 pour le D701-2). Le modèle A701-2-4X est étanche IP65, pour une utilisation en environnement poussiéreux et/ou humide.

Spécifications

Modèle A701-2A A701-2B A701-2A(4X) A701-2B(4X) D701-A D701-B
Nombre d'axes X, Y X, Y X, Y X, Y X, Y X, Y
étendue de mesure ±800 μradians (±0.046°) ou ±8000 μradians (±0.46°) ± 0.8° ou ± 8° ±8000 μradians (±0.46°) ± 4° ± 0.5° ± 5°
Sensibilité 0,1µrad/mv ou 1µrad/mv 0,1°/v ou 1°/V 1 µrad/mv 0,5°/V 1 μradian/mV 0.5°/V
Résolution 0,1 µrad 1 µrad < 1 µrad 1 µrad 1 µrad 10 µrad
Non-Linéarité 0,2% ou 2% 0,2% ou 1,5% 1% 2% 0,4% 0,1%
Signal de sortie ±8VDC (uni.); ±16VDC (diff) ±8VDC (uni.); ±16VDC (diff) ±8VDC (uni.); ±16VDC (diff) ±8VDC (uni.); ±16VDC (diff) RS-232 ou RS-422 RS-232 ou RS-422
Sensibilité du zéro à la température ±3 μradians/°C (typical) ±0,001°/°C (typical) ±4 μradians/°C (typical) ±4 μradians/°C (typical) ±3,5 μradians/°C (typical) ±3,5 μradians/°C (typical)
Sensibilité du gain à la température 0.05%/°C (typical) 0.05%/°C (typical) 0.04%/°C (typical) 0.04%/°C (typical) 0.02%/°C (typical) 0.02%/°C (typical)
Sortie température 0.1°C/mV 0.1°C/mV 0.1°C/mV 0.1°C/mV 0.1°C/mV 0.1°C/mV
Etanchéité IP65 IP65

Installation

La plateforme se pose sur la surface de référence. La mise à niveau et la calibration se réalisent à l'aide de pieds équipés de vis de réglage en invar. un câble de 3m est inclus. La tension d'alimentation admissible du modèle analogique est comprise entre 11 et 15 VDC (A701-2) ou 7-28VDC (D701)

Applications

  • mise à niveau d'antennes
  • mesure de marée
  • surveillance de volcans
  • orientation de téléscope
  • métrologie haute précision
  • production de mécanique de précision
Technologie
Electrolytique
Nombre de composantes
2 Axes
Etendue de mesure
0.46 / 8 °
Résolution angulaire
0.000001°- 0.001°
Bande passante (-3 dB)
5 , 0.5 Hz
Application
Haute Précision, Géotechnique
Non linéarité (% PE)
± 2 %
Sensibilité du gain
0.02 %/°C
Signal de sortie
analogique (tension)
Sortie analogique
±8 VDC
Interface
RS-485, RS-232
Tension d'alimentation
±11 à ±15 VDC
Température de fonctionnement
-8 à 70 °C
Classe de Protection
IP60, IP65
Matériau
Aluminium
Installation
Plateforme
Poids
1.4

Configuration

  • Calibration spéciale
  • Connectique (longeur de câble, connecteur)
  • Etendue de mesure
  • Type de sortie (tension ou Digital)
