Ref: PMI-160

Boitier afficheur mesure - 1 à 12 voies

  • Boîtier réalisé à la demande
  • 1 à 12 entrées analogiques : force, couple, vitesse, angle, LVDT, inclinaison, déplacement, poids, température
  • Connectique, type d'afficheur, format du boitier etc... configurable
  • Le boitier fournit l'alimentation des capteurs
  • Mise à l'échelle des capteurs, jusqu'à 21 points
  • Tare frontale ou à distance.
  • En option : Sorties relais, analogiques et port série RS-232/485 ou Ethernet
  • Dimensions: spécifiques
  • Connectiques capteurs : au choix, par exemple SUBD, LEMO, M12, M8, etc...

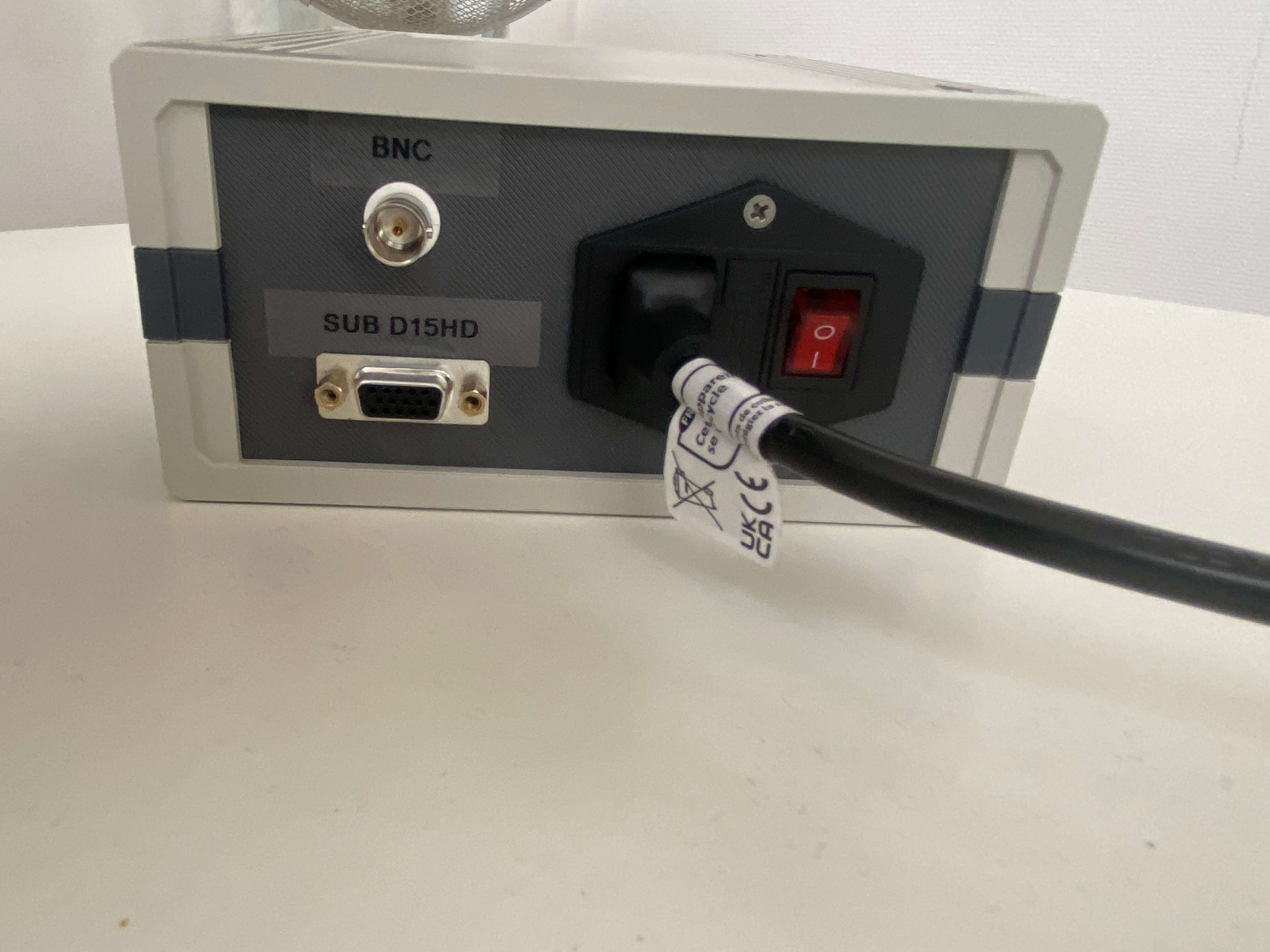

  • Connectique sortie : SUBD, BNC, etc....
  • Face avant IP65
  • Alimentation en 24 VDC ou 230 VAC, alimentation sur batterie possible

Télécharger la fiche produit

?
2-4 semaines

Présentation

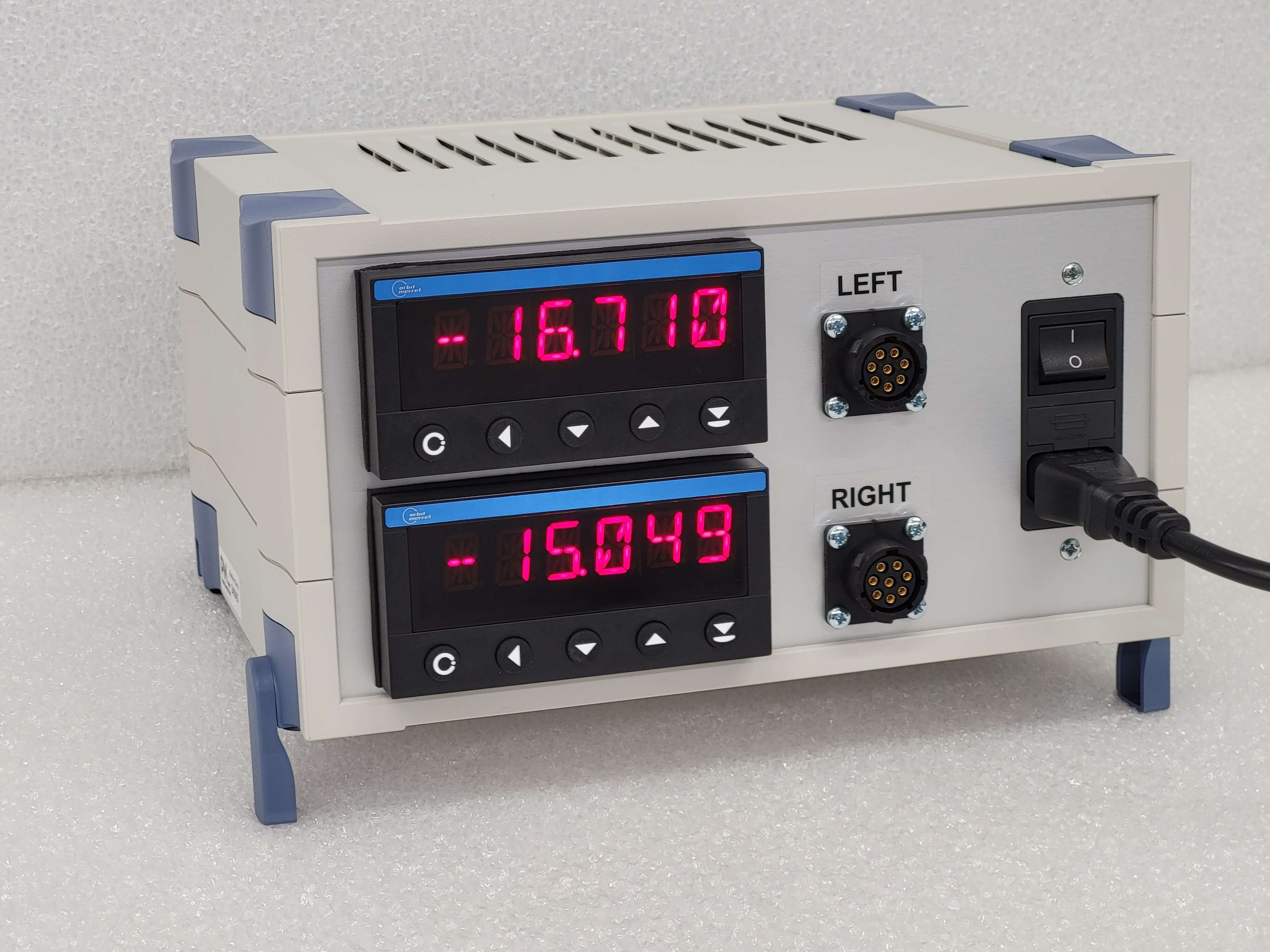

Les boîtiers instrumentation PMI-160 sont réalisés à la demande, en complément des chaînes de mesure. Le coffret permet la visualisation de 1 à 12 signaux de mesure en simultané. Le boîtier est réalisé selon les contraintes de l'application:

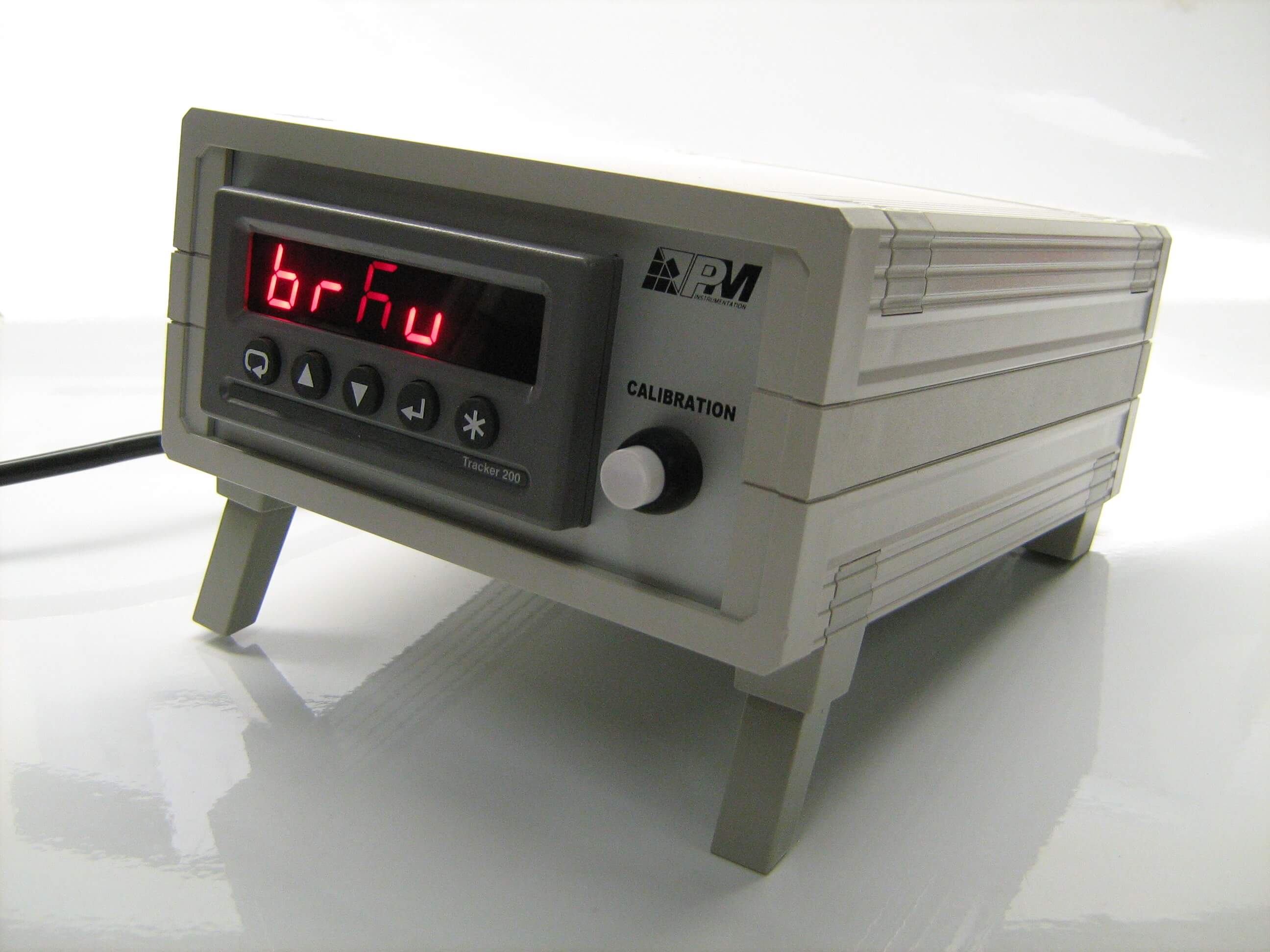

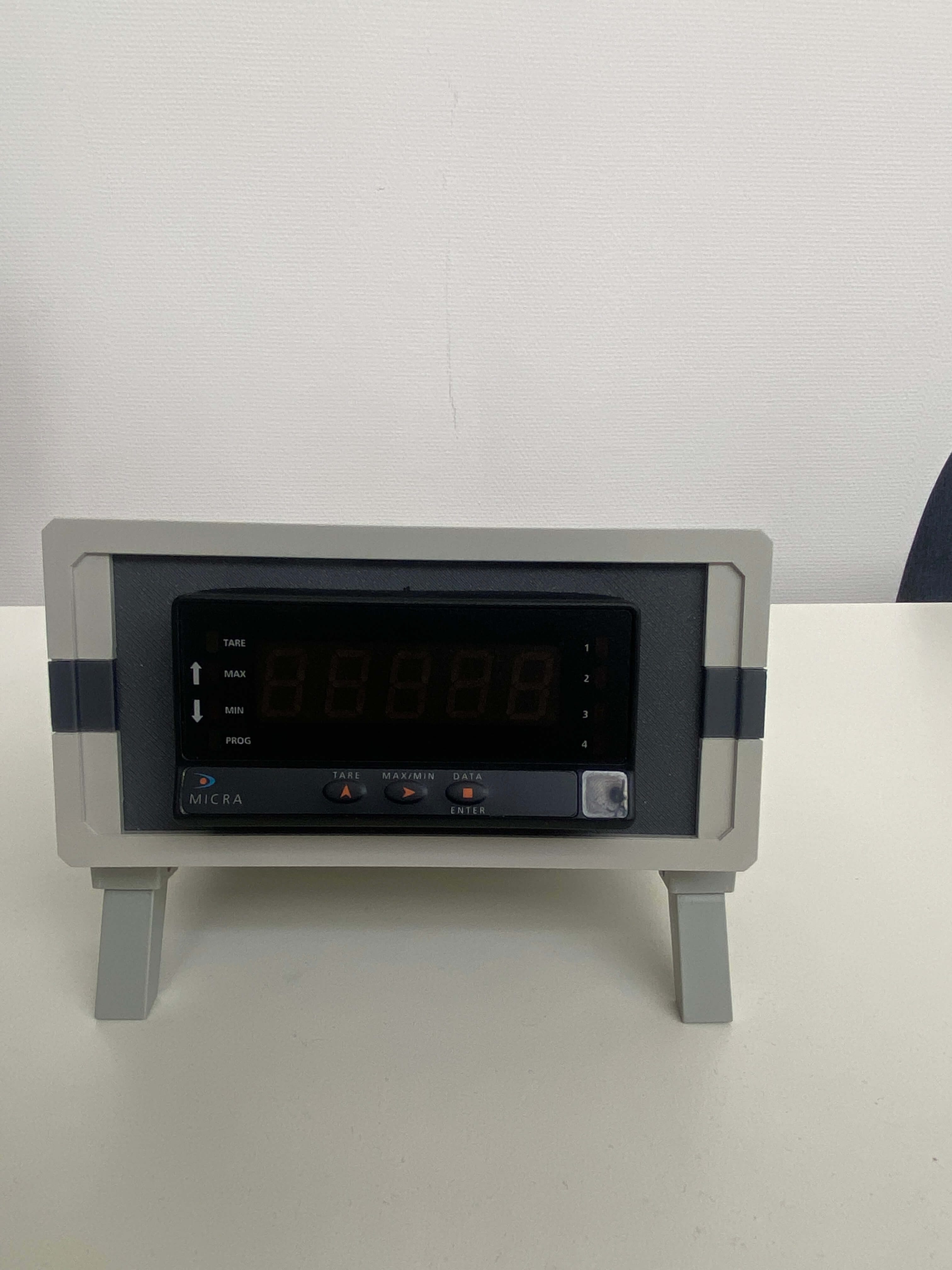

  • coffret de table
  • Panneau pour armoire électrique

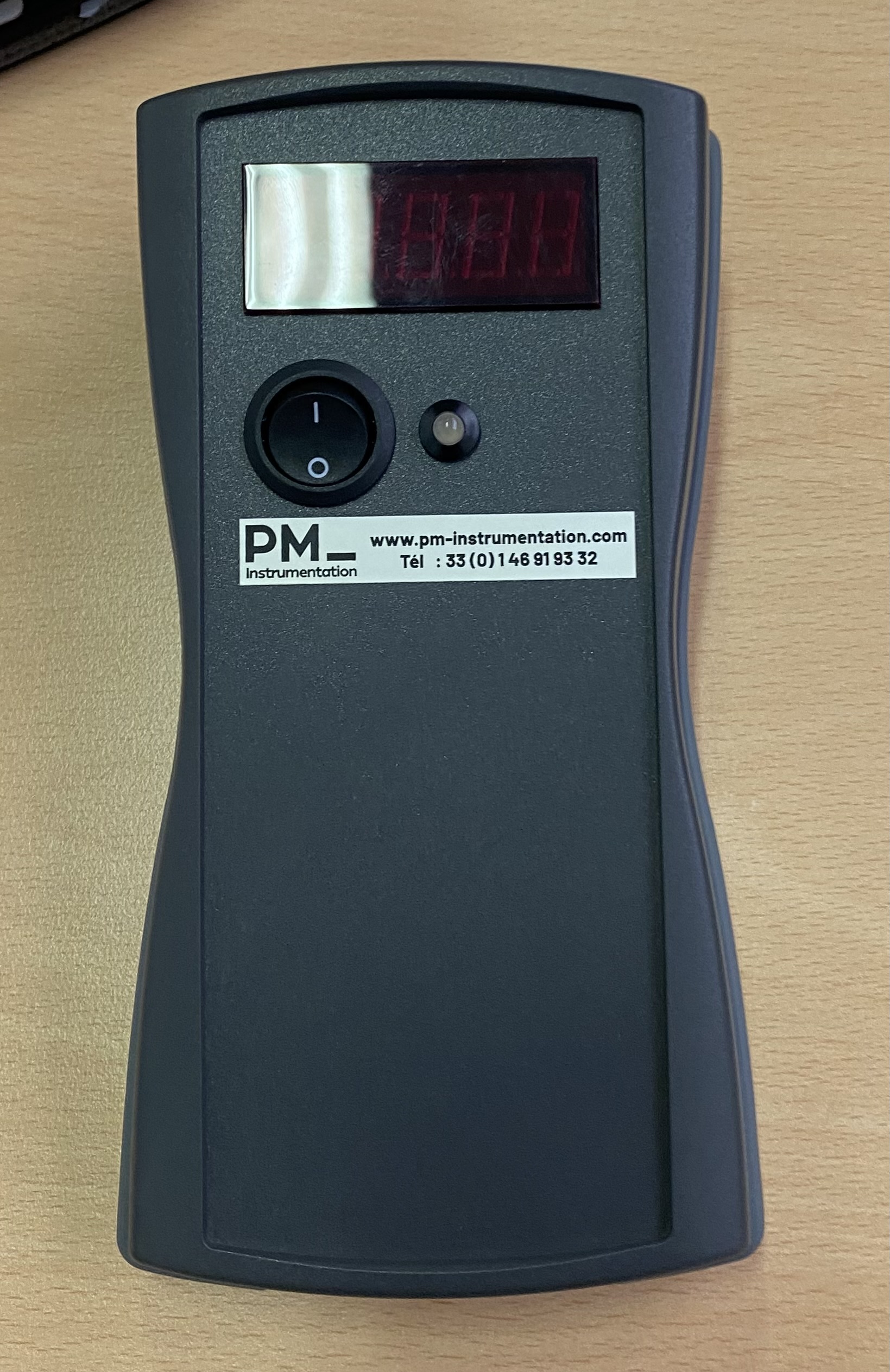

  • boitier portable fonctionnant sur batteries
  • rack 19" etc...

Capteurs pris en charge

  • capteurs de force
  • capteurs de couple, avec sortie angle / vitesse
  • Capteurs de déplacement : potentiométriques, LVDT, inductifs
  • Codeurs angulaires et linéaires

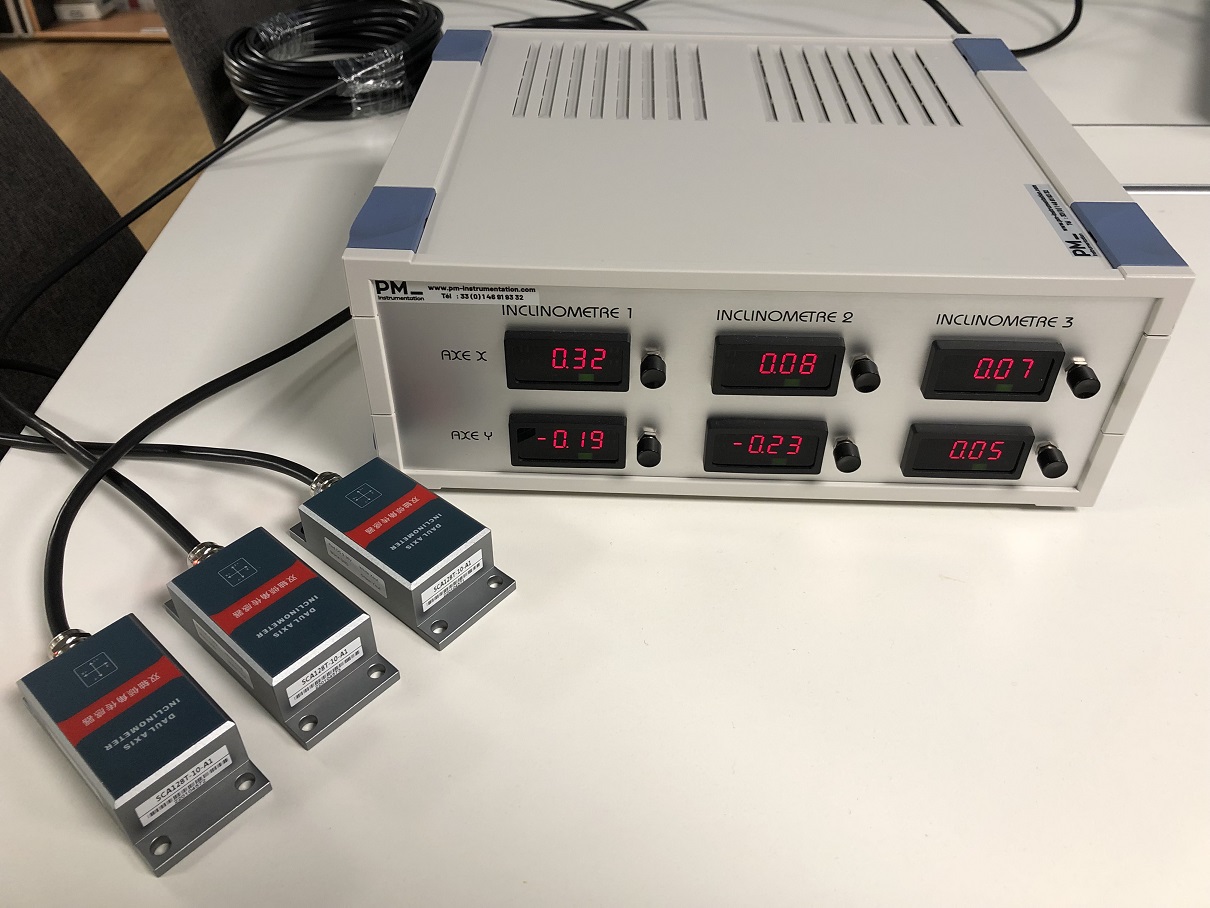

  • inclinomètres
  • capteurs de pression
  • thermocouples
  • PT100 et Pt1000

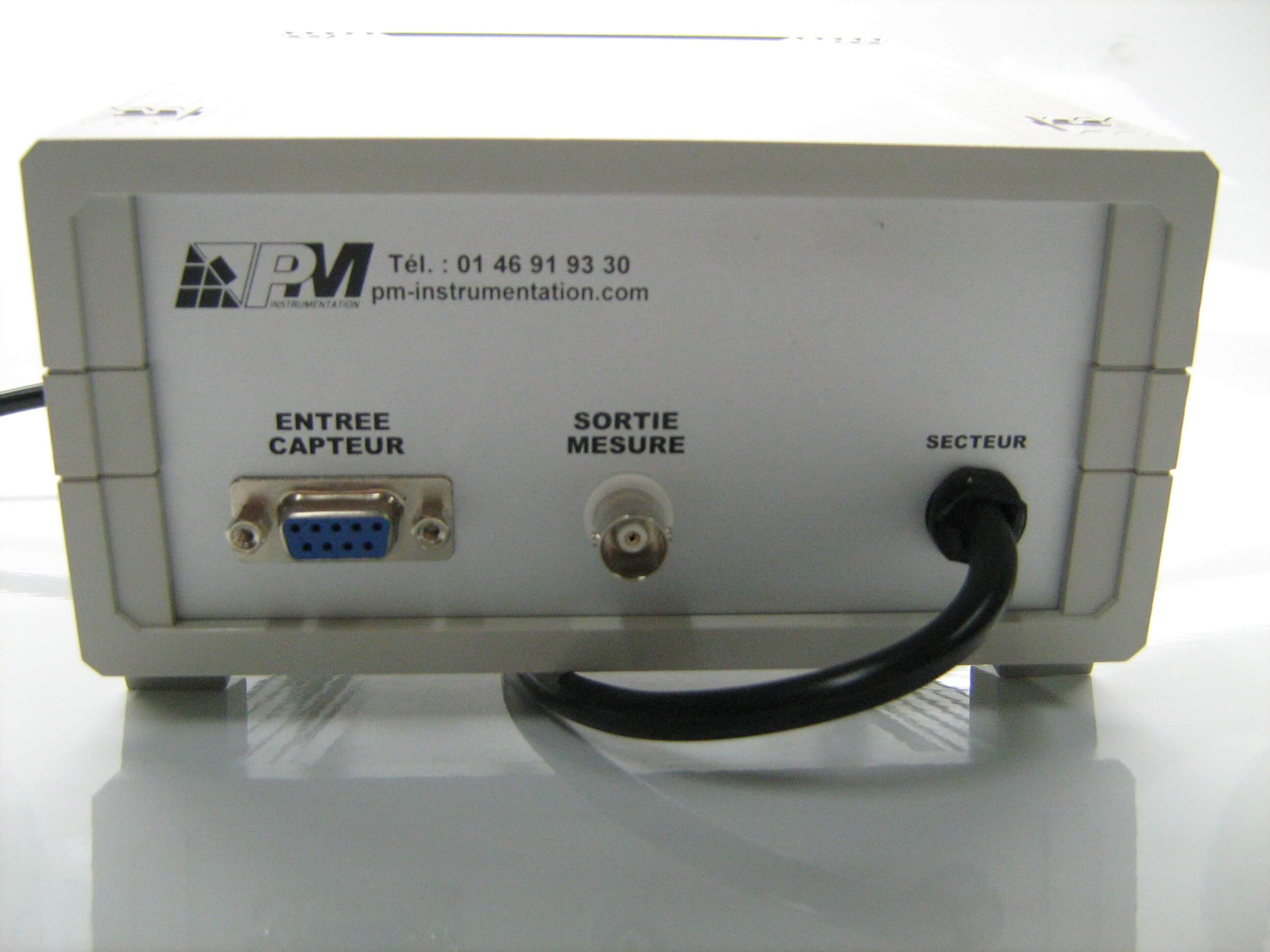

En standard chaque boitier d’instrumentation est livré avec un Interrupteur Marche-Arrêt porte fusible, 1 embase pour l'entrée mesure (SUBD, M8, M12, LEMO, SOURIAU, etc...). En plus de l'affichage, une recopie du signal de mesure (après conditionnement) est possible sous forme analogiuqe (0-10V, 4-20mA) ou numérique (RS 232/485 ou Ethernet).

Fonctions standard

  • Fonction Tare : La RAZ se fait depuis une touche en façade ou à distance via une entrée TOR.
  • Affichage valeur instantanée, pic, moyenne

Configuration

  • Format du boitier
  • Choix de l'afficheur (taille, couleur, nb de digits)
  • Sortie analogique, sortie numérique
  • Alimentation 230V ou 24VDC
  • Connectique des capteurs
  • Connectique de sortie
  • Sortie relais, alarmes programmables
Type d'électronique
Afficheur
Voies d'entrée
1 , 2 , 4 , 6 , 8 , 12
Signal d'entrée
Pont de jauges, Thermocouple, tension (0-10V)
Sortie analogique
± 5 VDC, ± 10 VDC
Interface
RS-485, Ethernet
Datalogger
non
Tension d'alimentation
10 Vcc
Classe de Protection
IP65
Matériau
Plastique

Spécifique

Configuration

  • Format du boitier
  • Choix de l'afficheur (taille, couleur, nb de digits)
  • Sortie analogique, sortie numérique
  • Alimentation 230V ou 24VDC ou batterie
  • Connectique des capteurs
  • Connectique de sortie
  • Sortie relais, alarmes programmables
  • Valise de transport
  • chargeur de batteries
  • câbles et fiches volantes
