Afficheur numérique de précision pour capteurs à jauges de contraintes - écran couleur
- Afficheur numérique portable avec 1 entrée pont de jauges
- Configuration, Calibration, Acquisition via clavier ou sur PC via USB
- Grand affichage graphique 128 x 64 avec rétro-éclairage
- Echantillonnage : jusqu'à 2400 Hz
- Convertisseur : 24 Bits
- Alimentation : USB ou batterie
- Modes d'affichage multiples (Peak/Valley, Delta, Live, Brut et Net)
- Enregistrement et graphique sur PC (logiciel inclus)
- Connectique : Connecteu
- Compatible avec le standard TEDS 33, 40 et 41
Présentation
L'indicateur numérique portable A-6357-00 est un instrument qui se connecte aux transducteurs à jauges de contrainte. Cet appareil affiche les signaux d'entrée des transducteurs sous forme de valeur d'indicateur ou de graphique et présente les caractéristiques suivantes : Une grande visibilité grâce à l'écran graphique LCD couleur, un convertisseur A/N à traitement rapide, l'enregistrement de l'indicateur, la vérification des interruptions et le support du TEDS. Le A-6357-00 est merveilleusement portable et équipé pour être très fonctionnel avec un excellent rapport coût-performances.

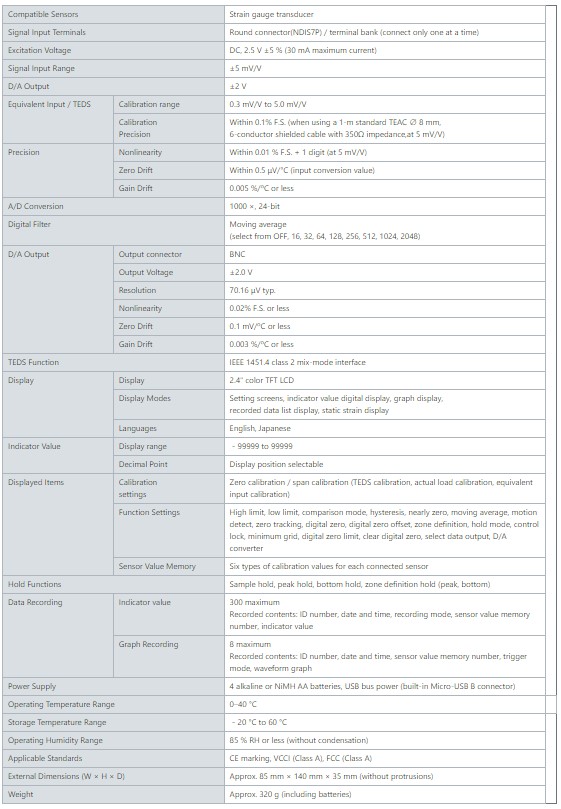

Spécifications
Spécification | Détails |
---|---|
Capteurs Compatibles | Tout capteur à jauges de contraintes |
Connectique capteur | 1 Connecteur rond (NDIS7P) ou 1 bornier à vis |
Tension d'Excitation | 2,5 VDC ±5 % (courant maximum de 30 mA) |
Sensibilité maxi | jusqu'à ±5 mV/V |
1 sortie analogique | ±2 V |
Entrée Équivalente / TEDS | Plage de calibration 0,3 mV/V à 5,0 mV/V |
Précision | <= 0,1% PE (avec un câble blindé standard TEAC ∅ 8 mm, 6 conducteurs de 1 m, à 350Ω, à 5 mV/V) |
Non-linéarité | <= 0,01 % PE |
Dérive de Zéro | <= 0,5 μV/°C (valeur de conversion d'entrée) |
Dérive de Gain | <= 0,005 %/ºC ou moins |
Résolution du convertisseur analogique/numérique | 24 bits |
Filtre Numérique | Moyenne glissante (sélection parmi OFF, 16, 32, 64, 128, 256, 512, 1024, 2048) |
Connecteur sortie analogique | BNC |
Résolution | 70,16 μV typ. |
Non-linéarité | 0,02% F.S. ou moins |
Dérive de Zéro (Sortie D/A) | 0,1 mV/ºC ou moins |
Dérive de Gain (Sortie D/A) | 0,003 %/ºC ou moins |
Fonction TEDS | Interface mixte IEEE 1451.4 classe 2 |
Affichage | TFT LCD couleur de 2,4 pouces |
Modes d'Affichage | Écrans de configuration, affichage numérique de la valeur indicatrice, affichage graphique, liste des données enregistrées, affichage de contrainte statique |
Langues | Anglais, Japonais |
Plage d'Affichage de Valeur Indicateur | -99999 à 99999 |
Point Décimal | Position d'affichage sélectionnable |
Éléments Affichés | Paramètres de calibration, calibration de zéro, calibration d'étendue (calibration TEDS, calibration de charge réelle, calibration d'entrée équivalente) |
Fonctions | Limite haute, limite basse, mode de comparaison, hystérésis, presque zéro, moyenne mobile, détection de mouvement, suivi de zéro, zéro numérique, décalage de zéro numérique, définition de zone, mode de maintien, verrouillage de contrôle, grille minimale, limite de zéro numérique, effacement du zéro numérique, sélection de sortie de données, convertisseur D/A |
Mémoires | Six types de valeurs de calibration pour chaque capteur connecté |
Fonctions Hold | Maintien d'échantillon, maintien de pic, maintien de bas, maintien de définition de zone (pic, bas) |
Enregistrement de Données | Valeur indicatrice maximum de 300 (contenu enregistré : numéro d'identification, date et heure, mode d'enregistrement, numéro de mémoire de valeur de capteur, valeur indicatrice) |
Enregistrement Graphique | 8 maximum (contenu enregistré : numéro d'identification, date et heure, numéro de mémoire de valeur de capteur, mode de déclenchement, graphique de forme d'onde) |
Alimentation | 4 piles AA alcalines ou NiMH, alimentation par bus USB (connecteur Micro-USB B intégré) |
Plage de Température de Fonctionnement | 0–40 °C |
Dimensions Extérieures (L × H × P) | Environ 85 mm × 140 mm × 35 mm (sans saillies) |
Poids | Environ 320 g (y compris les piles) |
Applications
- Mesure de force sur banc de test
- Mesure de couple
- Mesure de déformation
- contrôle de force
- contrôle de couple
- Type d'électronique
- Afficheur, Conditionneur, Système d'acquisition
- Voies d'entrée
- 1
- Signal d'entrée
- Pont de jauges, tension (0-10V)
- Sortie analogique
- ± 5 VDC
- Interface
- USB
- Datalogger
- oui
- Tension d'alimentation
- 10 Vcc
- Connecteur
- DB15
- Classe de Protection
- IP65
- Matériau
- Aluminium
- Remarque
- Entrée analogique amplifiée également disponible
- Largeur : 94 mm
- Hauteur : 170 mm
- Epaisseur : 42 mm
- Carte SD
- Cablage d'un capteur
Carte SD
