Ref: RIPS P510

Capteur de position angulaire durci - ±5.5° à ±80°

capteur de position angulaire durci
technologie : inductive, type LVDT, sans contact entre la partie mobile et le corps du capteur
Plage de mesure : ±5.5° à ±80° (spécifiable au °)
Rotation libre de l'arbre sur 360°
Non-linéarité : 0,25% de la pleine échelle
Bande passante : 0-10 kHz (0-300Hz en 4-20 mA)
Sortie analogique tension ou courant
MTBF : 350,000 hrs à 40°C
Connectique : connecteur M12
Montage : bride + accouplement, via méplat sur l'arbre ou clavette
Température d'utilisation : de -40 °C à 125 °C
Construction : Acier inoxydable
Dimensions : Diam 35 x 75 mm
Diamètre de l'arbre : 10 mm, longeur: 32mm

Délai habituel : 6 semaines

Présentation

Le P510 est un capteur de position angulaire haute résistance conçu pour l'instrumentation de machines outils, vannes, engins de construction, etc... Le capteur est alimenté par une tension continue, le signal de sortie est analogique (tension ou 4-20mA). La rotation de l'arbre est libre sur les 360°, la plage de mesure est spécifiable au ° sur une ouverture allant de 11 à 160° autour du zéro.

La technologie inductive du P510, sans contact, se caractérise par une excellente durabilité (MTBF > 350.000 heures). La non linéarité est de 0,25% de la pleine échelle, et l'excellente réponse fréquentielle (> 10 kHz) fait du P510 une solution adaptée à la réalisation d'asservissement haute dynamique, ou pour de l'étude vibratoire.

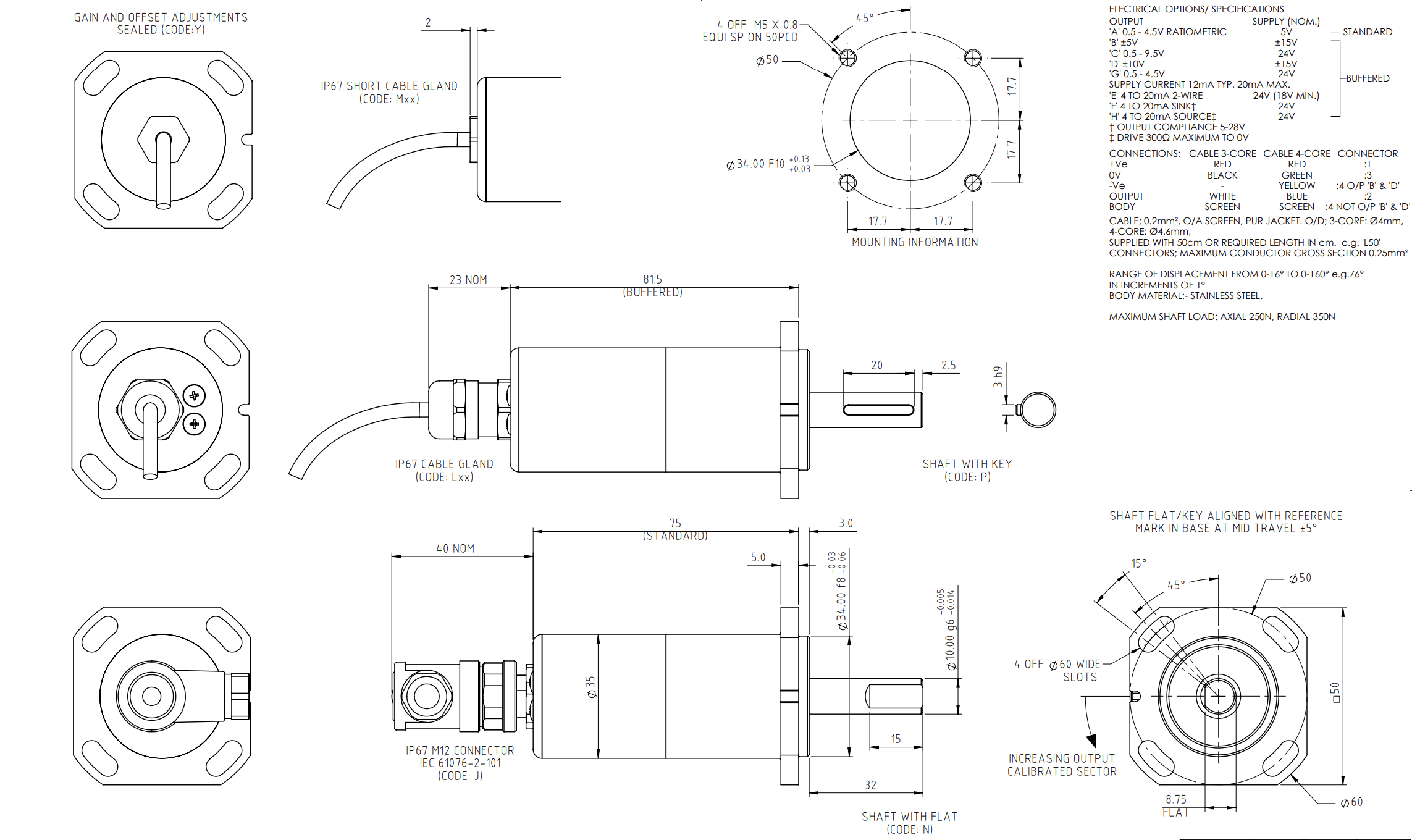

Installation

Le corps du capteur est fixé à l'application via une bride présentant deux fentes pour 2 vis. L'arbre de mesure cylindrique, plein, peut être usiné avec un méplat ou une clavette.
