Ref: S508

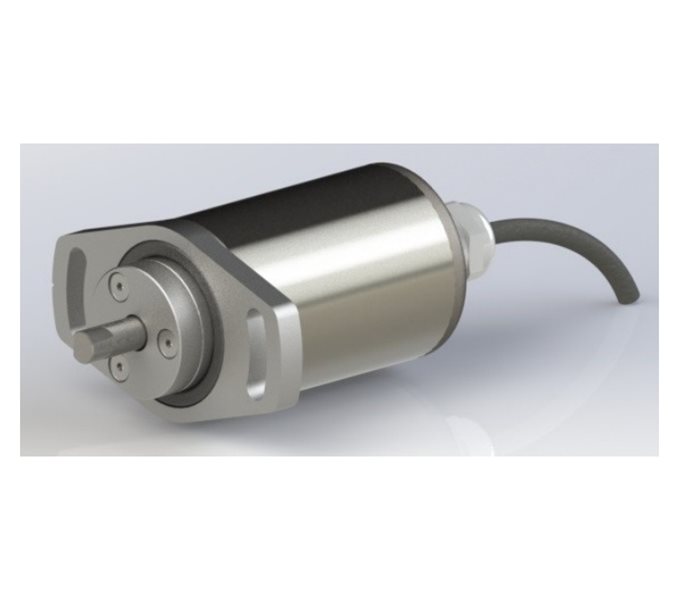

Capteur de position angulaire immergeable 100m - ±8° à ±80°

Etendue de mesure :+/-8° à +/- 80°
Immergeable à 100 m (IP 68 10 Bars)
Non-linéarité: 0,25% (0,1% en option)
Bande Passante : 0-10 kHz (0-300Hz en 4-20 mA)
Sortie analogique tension ou courant
MTBF: 350,000 hrs à 40°C
Sortie câble immergeable
Montage : bride + arbre à méplat
Température d'utilisation : de -40 °C à 125 °C
Construction : Acier inoxydable
Diamètre: 35mm
diamètre de l'arbre: 6mm

Délai de livraison : 6-8 semaines

Presentation

Le capteur de position angulaire immergeable S508 est un capteur angulaire haute résolution pour les applications industrielles, maritimes et offshore. Chaque capteur peut être livré calibré sur une étendue de mesure par forcément symétrique et librement choisie par le client entre ±8° to ±80°, avec protection EMC complète. Basé sur une technologie inductive sans contact, il peut être utilisé en immersion permanente jusqu'à 100 mètres

La précision, la répétabilité et la stabilité de la mesure, notamment à la température, sont d'un très bon niveau sur toute la plage de température de fonctionnement (-40 à 125°C).

Installation

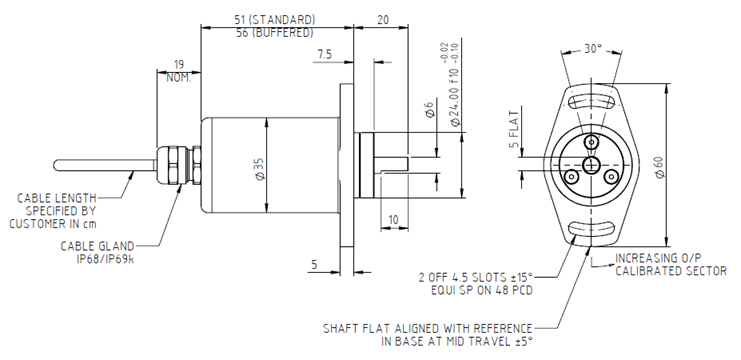

Le corps du capteur est en acier inoxydable 316L. La fixation du RIPS S608 est réalisée par l'intermédiaire d'un arbre à méplat, diam 6 + bride comportant 2 ouvertures de 4,3mm sur 30°. La connectique électrique est un câble immergeable. 2 potentiomètres permettent l'ajustement fin du zéro et du gain.

Plusieurs types de signaux de sortie sont proposés:

Applications

marine
Instrumentation de vannes
barrages
hydroliennes
monitoring

Technologie: Position angulaire
Etendue de mesure: ±0 à ±60°, ≥ ±60°
Etendue de mesure angulaire: 30 / 140 °
Non linéarité (% PE): ± 0.25 %
Bande passante (-3 dB): 10000 Hz
Sortie analogique: 0-5 VDC
Classe de Protection: IP68
Tension d'alimentation: 10 Vcc
Matériau: Acier
Application: Immergeable

Course: la course est définie en usine sur des plages de ±8° à ±80° par incrément de 1°.
Mécaniquement, rotation du capteur sur 360° possible.
Longueur du câble à spécifier en cms.
Montage: arbre plein de 4mm de diamètre à profil lisse ou à rainure et circlip
