Ref: STL Series

Capteur de force de traction de chaîne - 750kg à 160 tonnes - IP66 à IP68

  • Capteur de force de traction à jauges de contraintes
  • étendues de mesure: 0.7t à 160t
  • Fixation via 2 paliers lisses
  • Classe de précision : 0.25%
  • Signal de sortie : 2mV/V
  • Connectique : Connecteur
  • Température de fonctionnement: -10 / +85 °C
  • Matériau: acier inoxydable
  • Certificat d'étalonnage inclus

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

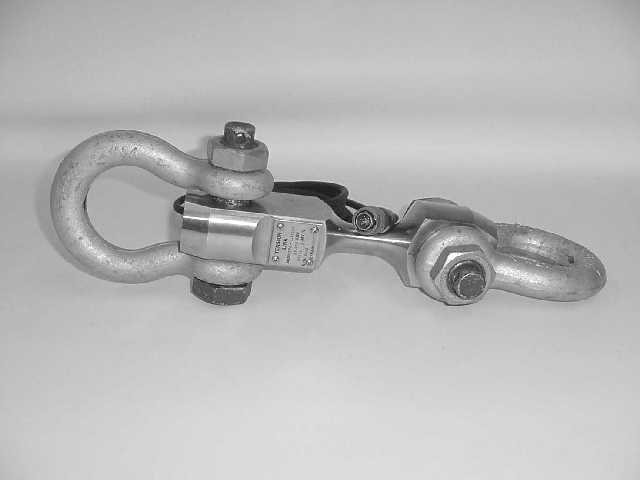

Les capteurs de force de traction à jauges de contraintes de la série STL sont conçus pour se monter entre deux manilles dans une ligne d'ancrage ou une chaîne de levage, et permettent la mesure d'efforts compris entre 750 kgs jusqu'à 160 tonnes sur des chaînes, des grues, des cordes, etc...

L'intégration mécanique se fait par 2 paliers lisses compatibles avec les dimensions des manilles Crosby, et offre une tolérance face aux efforts non centrés. Le capteur est en acier haute résistance IP66. La précision de mesure est de 0,5% sur des étendues de mesure de 0.7 à 160 tonnes.

Le signal de sortie est non amplifié, la sensibilité est de 2mV/V. La connectique consiste en un connecteur bayonet. La plage de température de fonctionnement est de -10 à +85°C.

Spécifications

Modèle Capacité [Tonnes] Matériau Manille Longueur Poids Facteur de surcharge Plan 2D Modèle 3D
STL-0.75 0.68 t Aluminum Alloy 7075-T6, Hard Coat Finish: Rockwell C-60 5/16'' 4'' 450gr 4.2 Plan Fichier 3D (Step)
STL-1 0.90t Aluminum Alloy 7075-T6, Hard Coat Finish: Rockwell C-60 Plan Fichier 3D
STL-1.5
STL-2
STL-3.25
STL-4.75
STL-6.5
STL-8.5
STL-9.5
STL-12
STL-13.5
STL-30
STL-40
STL-50
STL-80
STL-110
STL-140 130t
STL-175 160t

Applications

  • Lignes d'ancrage
  • applications offshore
  • levage
  • tests ouverture de parachute
  • test / validation de la tenue en effort des câbles d'ascensceurs
  • mesure de chargement de grue ou de ponts roulants
Type de capteur
Dynamomètre
Etendue de mesure Fz
100kN , 200kN , 500kN , 1000kN
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.1 %
Hystérésis
0.05 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.02 %/°C
Sortie analogique
non-amplifié
Signal de sortie
1 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
Connecteur M8 + Câble 10m
Direction de mesure
Traction
Classe de Protection
IP65
Plage d'effort à mesurer
5kN - 250 kN, > 250 kN
Application
Haute Précision
Modèle Plan 2D Modèle 3D
STL-0.75 Plan Fichier 3D (Step)
STL-1 Plan Fichier 3D
STL-1.5
STL-2
STL-3.25
STL-4.75
STL-6.5
STL-8.5
STL-9.5
STL-12
STL-13.5
STL-30
STL-40
STL-50
STL-80
STL-110
STL-140
STL-175
  • étendue de mesure
  • pose d'un connecteur sur le câble
  • amplificateur intégré
  • Electronique de conditionnement
  • Afficheur
