Ref: TF Series

Couplemètre dynamique à brides hautes performances pour banc d'essai - 100 Nm à 50 kNm

Etendue de mesure : 100 Nm à 50 kNm
Classe de précision : 0.1
Vitesse maxi : 6000 à 9000 rpm selon étendue de mesure
Signal de sortie : +/-10VDC ou CANbus
Mesures de la position angulaire et vitesse de rotation incluses
Transmission du signal de mesure rotor/stator et alimentation sans contact
Montage : en ligne, par brides
épaisseur totale : 45 à 85 mm selon version
Protection à la surcharge : 200%
échantillonnage : 5.4 kHz, 16 bits
Alimentation : 9-36 VDC (stator), induction (rotor)
étanchéité : IP67
En option : mesure de la poussée, ainsi que des moments de flexion

Presentation

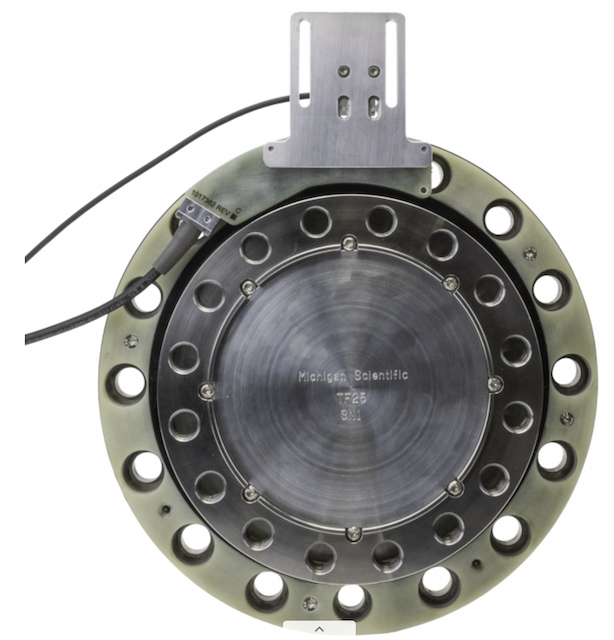

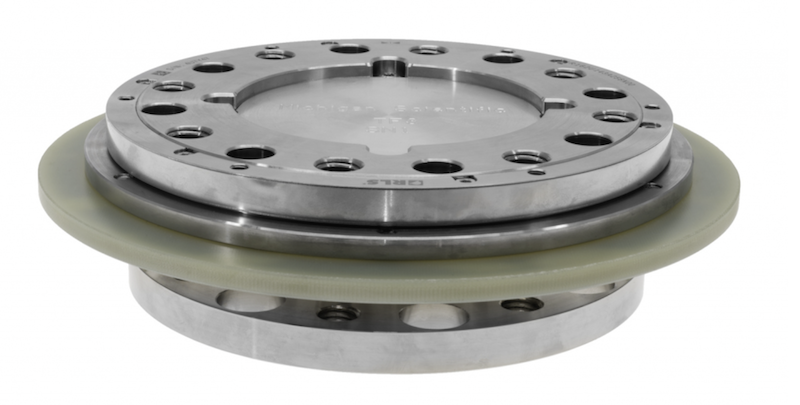

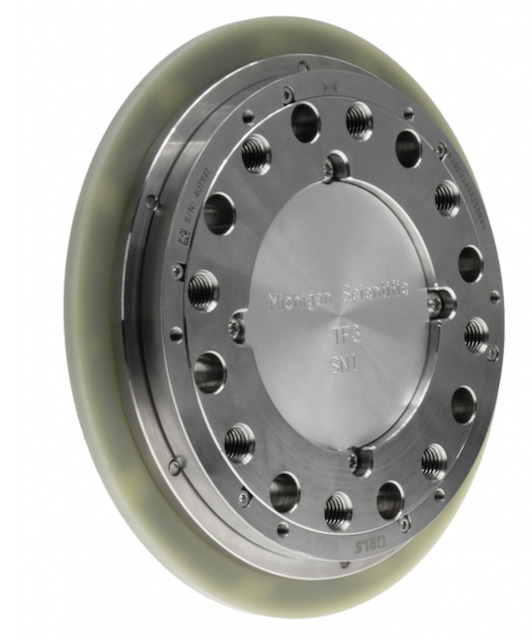

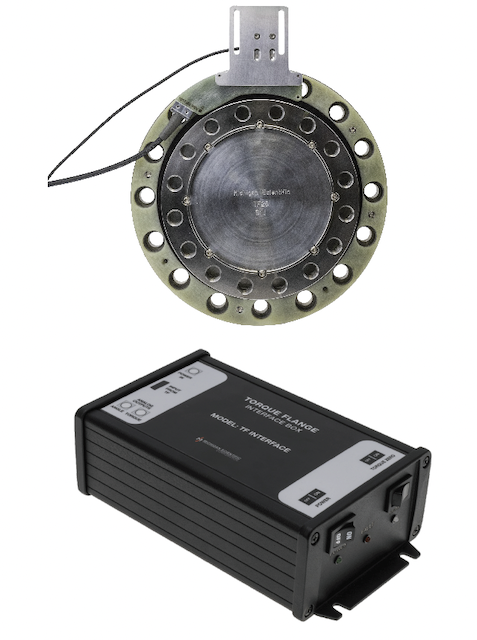

La série TF est une solution performante pour la mesure de couple de précision dans un encombrement limité. Le système se compose d'un rotor (couplemètre à jauges de contraintes + émetteur de télémétrie + brides) monté sur la ligne d'arbre, d'un stator monté à proxilité du rotor sur la partie fixe du banc, et d'un boîtier récepteur pour l'alimentation du système, et la génération des signaux de sortie.

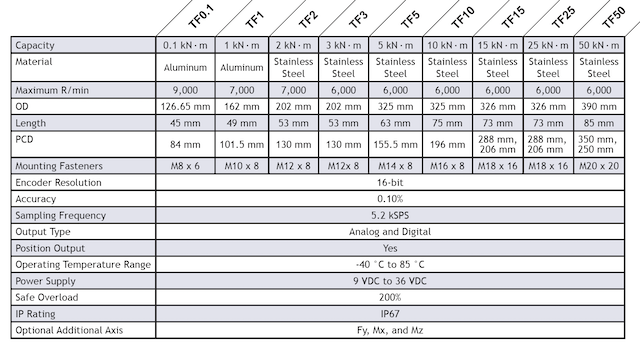

Spécifications

Installation

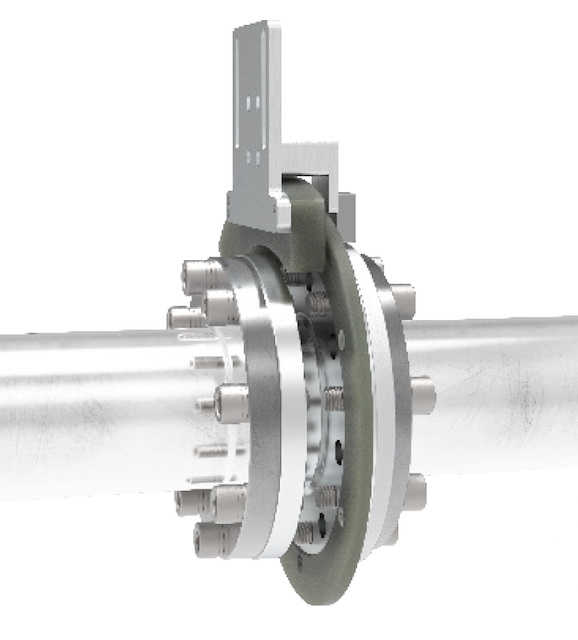

Les interfaces du rotor du TF consistent en deux brides. Il est indispensable de surveiller l'alignement des arbres durant le montage, afin de minimser les efforts radiaux sur le couplemètre. Le stator est monté sur la bâti, à 1-2 mm environ de l'antenne du rotor. Le stator alimente le rotor par induction, et collecte les signaux de mesure (5.4 kHz)

Options

Mesure de la poussée (Fz)
Mesure des 2 moments de flexion (Mx, My)

Applications

banc d'essai
banc de puissance
mesure de rendement de génératrice électrique
caractérisation de moteur électrique
mesure de couple sur transmission
caractérisation de pompes

Type de capteur: rotatif
Etendue de mesure couple: 100 / 200 / 500 / 1000 / 2000 / 3000 / 5000 / 10000 / 20000 / 50000 Nm
Gamme de mesure: 100 - 1000 Nm, 1000 - 5000 Nm, 5000 - 20000 Nm
Montage_Capteur: Bride
Vitesse de rotation maxi: 15000 rpm
Signal de sortie: ± 5 VDC, ± 10 VDC, 4-20 mA, 10 kHz ± 5kHz, USB
Sortie régime: optionel
Tension d'alimentation: 24 Vcc
Température de fonctionnement: -10 à 70 °C
Connecteur: 12pin-connector
Classe de Protection: IP65
