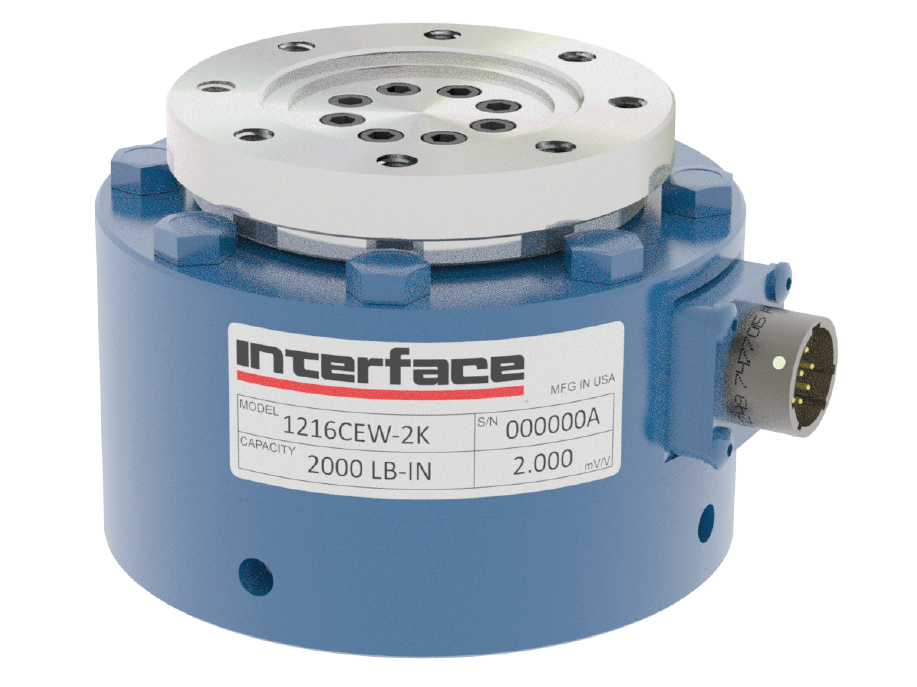

Ref: 1216 Fz+Mz

Capteur de force + torsion (Fz + Mz) de précision | 0,44kn/5Nm à à 63kN/90Nm | Fatigue

  • Cellule de force plate haute résistance
  • Mesure simultanée de la poussée et de la torsion
  • Etendue de mesure Fz : ±440N à ± 63 kN
  • Etendue de mesure Mz: 5,6Nm à 900 Nm
  • Non-linéarité : ±0.04% - * Répétabilité: ± 0.01%
  • Insensible aux efforts transverses
  • Connectique : sortie connecteur
  • Faible déflection
  • Sensibilité à la température < 0.0015% / °C
  • Protection à la surcharge: 200%
  • Signal de sortie: 1,5 à 3 mV/V selon version
  • température de fonctionnement : -55 à 90°C

Télécharger la fiche produit

?

Présentation

Capteur haute capacité Fz+Mz

Les capteurs de force à jauges de contraintes 1216, 1516 et 2816 mesurent simultanément la force axiale et la torsion. Grâce à une conception peu sensible aux charges transverses, ce capteur d'effort est particulièrement adapté aux applications, machines et bancs de test utilisant des actionneurs hydrauliques, pneumatiques ou électriques. Les étendues de mesure en effort sont comprises entre ±440N et ±63 kN, entre 5,6Nm et 900Nm pour la torsion.

Conception

La conception des capteurs 1216, 1516 et 2816 est le résultat de 50 ans d'amélioration continue. Le choix des jauges, la construction, le savoir-faire en fabrication et en calibration permettent l'atteinte d'une précision de ± 0.05 % de la pleine échelle, une très grande répétabilité (< 0.02%) et stabilité dans le temps. La construction est par ailleurs quasi insensible aux efforts excentrés (< 0,1% / cm) et transverses (< 0,25%), et très robuste, avec une protection à la surcharge de 200%

La température de fonctionnement est de -55 à 90°C. la calibration est compensée en température entre -10 et 45°C.

Spécifications

  • Alimentation des ponts : 1-20 VDC
  • Résistance des ponts : 350 Ohm
  • Protection à la surcharge: 200 %
Modèle etendues Fz(kN) / Mz (Nm) Non-linéarité (Fz/Mz) Hystérésis (Fz/Mz) Sortie (Fz/Mz) Plan
1216 ±1.11/±14.1, ±2.22/±28.2, ±4.45/±56.5, ±8.9/±113 ±0.04% / ±0.07% ±0.04% / ±0.05% 1.5 mV/V / 1.8 mV/V Plan
1516 ±0.44/±5.6 ±0.04% / ±0.05% ±0.04% / ±0.05% 1.5 mV/V / 1.5 mV/V Plan
2816 ±16/±220, ±25/±340, ±45/±680, ±63/±900 ±0.05% / ±0.07% ±0.05% / ±0.05% 2.0 mV/V / 2.0 mV/V Plan

Installation

  • Alimentation du pont : 1-20 VDC. les fixations sont réalisées via des vis métriques M4 à M12 selon le modèle

Conditionnement et acquisition

Le signal de sortie des capteurs de la série 1216, 1516 et 2816 est non-amplifié. Nous complétons, cablons, configurons la chaîne de mesure spécifiquement à votre application en y intégrant un Afficheur, un Conditionneur / amplificateur analogique sortie tension ou courant, ou un module d'acquisition PC comme le GSV-3USBx2, module d'acquisition pour 2 axes pour PC, logiciel d'acquisition PC fourni.

Pour plus d'informations, nous contacter.

Applications

  • Bancs de test en aéronautique, automobile
  • Essais matériaux
  • Instrumentation de bancs d'essais
  • Instrumentation de vérins hydrauliques
  • Vérification de capteurs
  • Bancs d'étalonnage

Options et accessoires

Type de capteur
Cellules plates
Nombre de composantes
2 Axes
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.04 %
Hystérésis
0.03 % FS
Non-répétabilité
0.01 % FS
Compensation en température
-10 à 45 °C
Température de fonctionnement
-55 à 90 °C
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 , 4 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
Connecteur ou câble
Direction de mesure
Traction + Comp.
Surcharge
150 %PE
Matériau
Acier
Classe de Protection
IP40
Plage d'effort à mesurer
250 N - 5 kN, 5kN - 250 kN
Application
Haute Précision

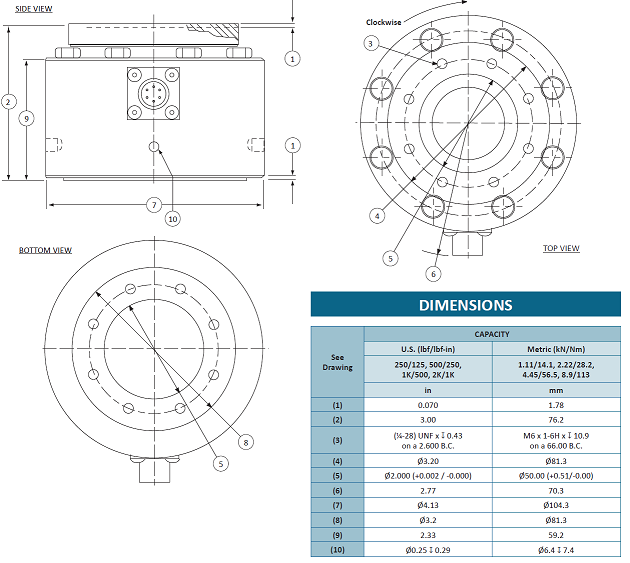

Dimensions 1216

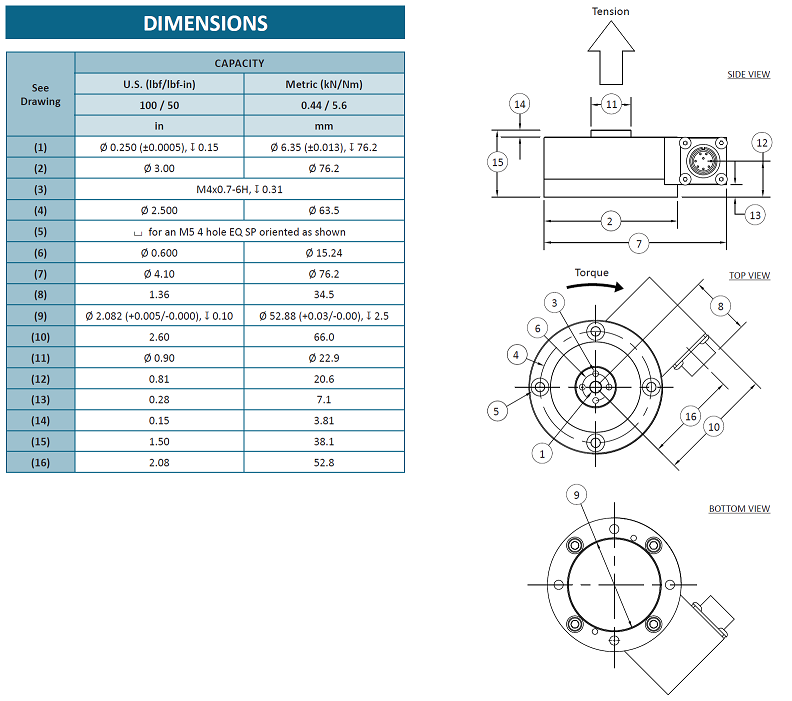

Dimensions 1516

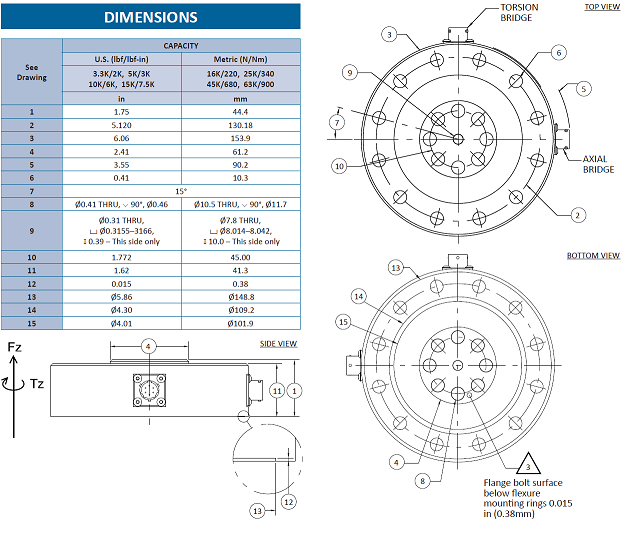

Dimensions 2816

Connectique

Options

Connectique

Connecteur Baïonnette Connecteur vissé Sortie câble 3m
Connecteur PT02E-10-6P / Option ACK ou CDS Connecteur PC04E-10-6P / Option AF ou ALD Option AJ

Pont de jauges redondant

double ou triple

TEDS

selon standard

Calibration

ISO 17025 ou E74 NIST

embase

1010 1010 1020 1032 1040 1044 1052 1060 1080 1090
B101(M) B102(M) B103(M) B112(M) B105(M) B116(M) B121(M) B122(M) B123(M) B125(M)

tige filetée de précision

rotules

Accessoires

Afficheur

Visualisation la mesure en unité , gestion d'alarmes, affichage valeurs max-min.

Conditionneur

sortie ±5VDC, ± 10 Vcc, 0-10 Vcc ou 4-20 mA.

Systèmes d'acquisition

Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.
