Ref: 3200 - Inox étanche

Capteur de force inox étanche IP67 - 11 à 445 kN

  • Cellule de force plate haute résistance étanche
  • Etendue de mesure : ±11 kN à ± 445 kN
  • Non-linéarité : ±0.04%
  • Répétabilité: ± 0.01%
  • Insensible aux efforts transverses
  • Faible déflection
  • Sensibilité à la température < 0.0015% / °C
  • Mesure en traction / compression ou compression seule
  • Protection à la surcharge: 150 %
  • Signal de sortie: 4 mV/V
  • température de fonctionnement : -55 à 90°C
  • double ou triple ponts en option

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Capteur haute capacité hautes performances étanche

Les capteurs de force de la série 3200 offrent un niveau de performance équivalent à la série 1200, avec en plus une construction tout inox hermétique. La conception des capteurs de la série 3200 est le résultat de 50 ans d'amélioration continue. Le choix des jauges, la construction, le savoir-faire en fabrication et en calibration permettent l'atteinte d'une précision de ± 0.04 % de la pleine échelle, une très grande répétabilité (< 0.01%) et stabilité dans le temps (précision statique : 0.04%). La construction est par ailleurs quasi insensible aux efforts excentrés (< 0,1% / cm) et transverses (< 0,25%), et très robuste, avec une protection à la surcharge de 150%

La température de fonctionnement est de -55 à 90°C. la calibration est compensée en température entre -10 et 45°C.

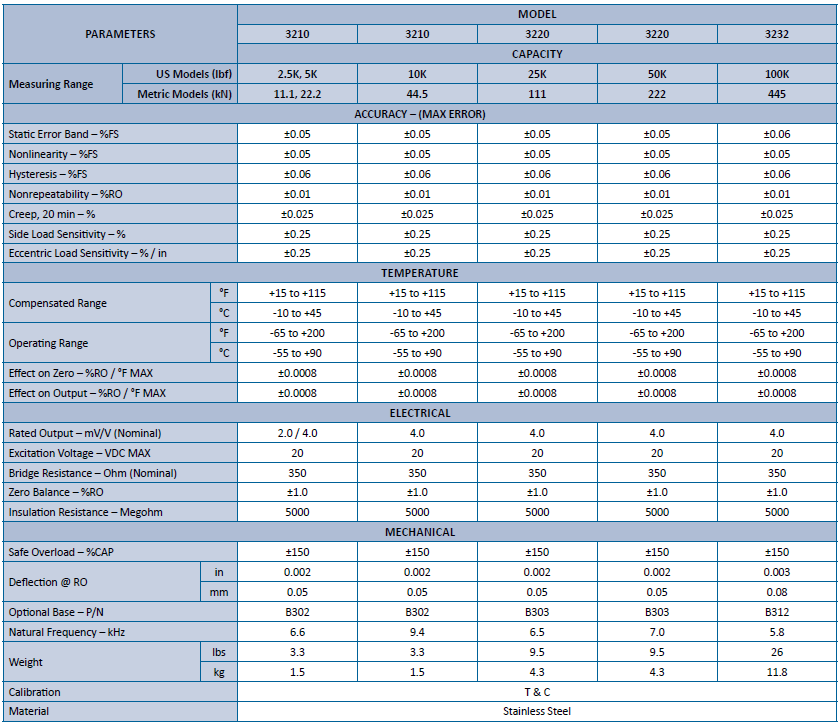

Spécifications

  • Mesure : traction / compression ou compression seule
  • Alimentation du pont : 1-20 VDC
  • Résistance du pont : 350 Ohm
  • Protection à la surcharge: 150 %

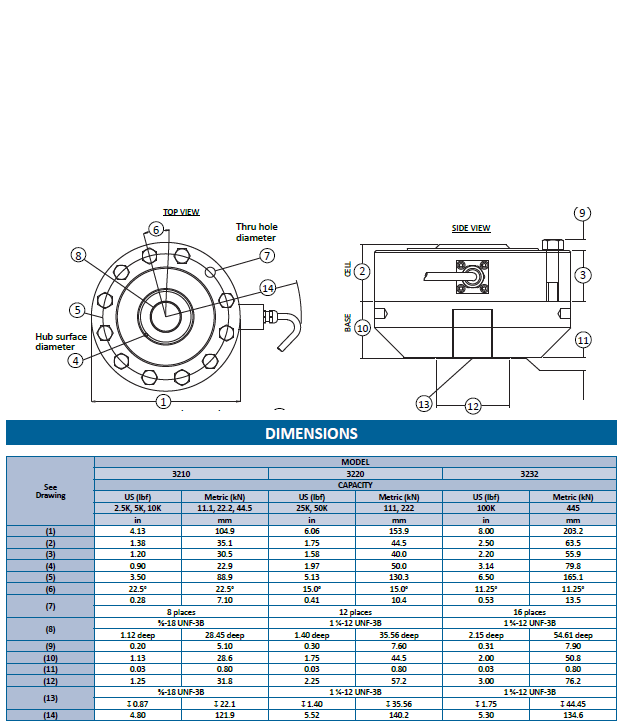

Modèle etendues Mesure Non-linéarité Hystérésis flèche Sortie Poids Plan
3210 ±11 kN / ±22 kN T&C ± 0.04% ± 0.03% 0.03 mm 2.0 mV/V 1.5 kg Plan
3210 ±44 kN T&C ± 0.04% ±0.04% 0.03 mm 4.0 mV/V 1.5 kg Plan
3220 ±111 T&C ±0.04% ±0.04% 0.05 mm 4.0 mV/V 4.3 kg Plan
3220 ±222 kN T&C ±0.04% ±0.04% 0.05 mm 4.0 mV/V 4.3 kg Plan
3232 ±450 kN T&C ±0.04% ±0.04% 0.080 mm 4.0 mV/V 11.8 kg Plan

Installation

  • Alimentation du pont : 1-20 VDC

  • Montage 1: Traction seule. La charge est appliquée via rotule + écrou. Installation du capteur avec embase, lorsque la surface d'installation présente des imperfections (voir accessoires). Types de vis, couples de serrage ici
  • Montage 2: Compression seule. La charge est appliquée sur la surface de mesure. Installation du capteur avec embase, lorsque la surface d'installation présente des imperfections (voir accessoires). Types de vis, couples de serrage ici
  • Montage 3 : traction/compression. La charge est appliquée via une tige filetée + écrou. Installation du capteur à même la surface. Types de vis, couples de serrage ici
  • Montage 4: Compression seule. La charge est appliquée sur la surface de mesure. Installation du capteur à même la surface. Types de vis, couples de serrage ici
  • Montage 5 : traction/compression, en ligne, avec embase et rotules de part et d'autre du capteur. Types de vis, couples de serrage ici

Instruction de montage détaillée ici

Conditionnement et acquisition

Le signal de sortie des capteurs de la série 3200 est non-amplifié. Il est possible d'obtenir une chaîne de mesure complète, câblée, configurée spécifiquement pour l'application en y intégrant un Afficheur, un Conditionneur / amplificateur analogique sortie tension ou courant, ou un Système d'acquisition pour PC ou automate avec logiciel d'acquisition inclus. Pour plus d'informations, nous contacter.

Applications

  • Bancs de test en médecine, agro-alimentaire
  • Instrumentation de bancs d'essais
  • Instrumentation de vérins hydrauliques
  • Vérification de capteurs
  • Bancs d'étalonnage

Options et accessoires

Type de capteur
Cellules plates
Etendue de mesure Fz
11kn , 22kN , 45kN , 111kN , 222kN , 445kN
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.05 %
Hystérésis
0.06 % FS
Non-répétabilité
0.01 % FS
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
150 %PE
Matériau
Acier
Classe de Protection
IP65
Plage d'effort à mesurer
5kN - 250 kN, > 250 kN
Application
Haute Précision, OEM, Immergeable

  • Base (recommandé)
  • Protection mécanique du (des) connecteur (s)
  • Sorties normalisées
  • TEDS
  • Connecteur sur câble pour acquisition
  • Ponts multiples
  • Taraudage sur demande
  • Double diaphragme
  • Compensation de température étendue
  • Electronique d'emballage et acquisition
  • Sortie de câble sur demande
  • Connecteur ou câble
  • Conditionneurs et acquisition
  • Afficheurs
