Ref: 5200 Fz+Mx+My

Capteur de force + flexion (Fz + Mxy) de précision | 4,5kn/45Nm à 220kN/2,26kNm | Fatigue

  • Cellule de force plate haute résistance
  • Mesure simultanée de la poussée et des moments de flexion (Mx, My)
  • Etendue de mesure Fz : ±4,45 kN à ± 222 kN
  • Etendue de mesure Mxy: 45,2Nm à 2260 Nm
  • Non-linéarité : ±0.04%
  • Répétabilité: ± 0.01%
  • Connectique : 3 sorties connecteur
  • Sensibilité à la température < 0.0015% / °C
  • Protection à la surcharge: 200%
  • Signal de sortie: 1,5 à 3 mV/V selon version
  • température de fonctionnement : -55 à 90°C

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Capteur haute capacité Fz+Mxy

Les capteurs de force à jauges de contraintes 5210, 5220 mesurent simultanément la force axiale (poussée) et les moments de flexion (mx, My). Ils s'intègrent facilement dans des machines et bancs de test utilisant des actionneurs hydrauliques, pneumatiques ou électriques. Les applications sont nombreuses:

  • Détermination du centre de gravité
  • Centrage de la charge appliquée
  • Surveillance d'application pour détection d'un décentrage

La conception est peu sensible aux charges transverses, le crosstalk < 1%, la précision < 0,05%. Les étendues de mesure en effort sont comprises entre ±4,45 kN et ±222 kN, entre 45,2 Nm et 2260 Nm pour Mx et My. La protection à la surcharge est de 200%

La température de fonctionnement est de -55 à 90°C. la calibration est compensée en température entre -10 et 45°C.

Spécifications

  • Alimentation des ponts : 1-20 VDC
  • Résistance des ponts : 350 Ohm
  • Protection à la surcharge: 200 %
Modèle etendues Fz(kN) / Mz (Nm) Non-linéarité (Fz/Mz) Hystérésis (Fz/Mz) Sortie (Fz/Mz) Plan
1216 ±1.11/±14.1, ±2.22/±28.2, ±4.45/±56.5, ±8.9/±113 ±0.04% / ±0.07% ±0.04% / ±0.05% 1.5 mV/V / 1.8 mV/V Plan
1516 ±0.44/±5.6 ±0.04% / ±0.05% ±0.04% / ±0.05% 1.5 mV/V / 1.5 mV/V Plan
2816 ±16/±220, ±25/±340, ±45/±680, ±63/±900 ±0.05% / ±0.07% ±0.05% / ±0.05% 2.0 mV/V / 2.0 mV/V Plan

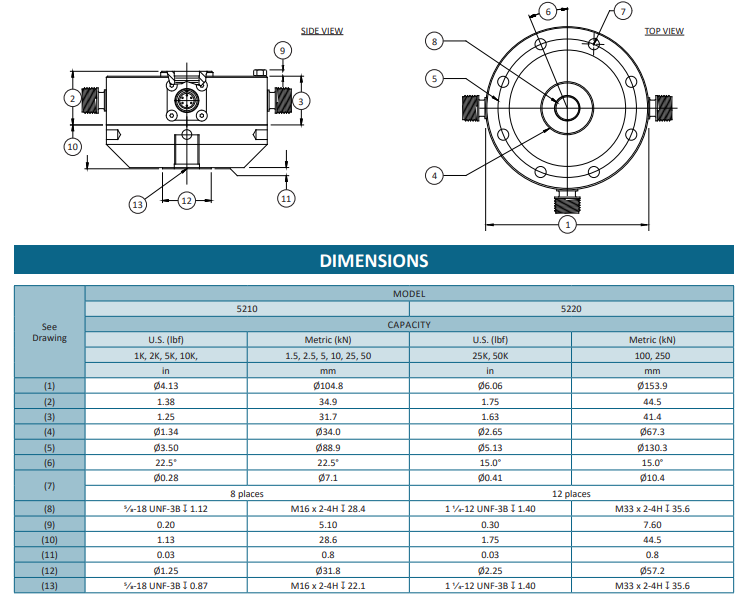

Dimensions

Conditionnement, Acquisition

L'acquisition des signaux de mesure bruts se fait au choix avec:

  • un module d'acquisition pour PC ou automate programmable
  • ou via un module de conditionnement pour pont de jauges à sortie analogique
GSV-4USB GSV-1A4 SGA3A GSV-8DS GSV-4BT M12 GSV-6BT
Module d'acquisition, 4 entrées analogiques, 16 bits, avec logiciel d'acquisition, Interface USB Conditionneur 4 voies analogiques pour pont de jauges avec sortie +/- 10V et 4-20 mA Conditionneur 3 voies analogiques de précision pour pont de jauges avec sortie +/- 10V Module d'acquisition, 8 entrées analogiques, 24 bits, 48 kHz avec logiciel d'acquisition, Interface USB (EtherCAT, CAN en option) Module d'acquisition 4 voies analogiques Bluetooth, Datalogger en option Module d'acquisition 6 voies analogiques Bluetooth avec Datalogger. Miniature.

Un logiciel de visualisation et d'acquisition est inclus avec les modules d'acquisition (GSV-multi). Des dll et fichiers VI sont également fournis pour le développement d'une application sous Labview ou en C / Visual Studio / C++ / .net

Applications

  • Bancs de test en aéronautique, automobile
  • Essais matériaux
  • Instrumentation de bancs d'essais
  • Instrumentation de vérins hydrauliques
  • Vérification de capteurs
  • Bancs d'étalonnage
Type de capteur
Cellules plates
Etendue de mesure Fz
4450 , 8900 , 22200 , 44500 , 111000 , 222000
Etendue de mesure couple
45.2 / 90.4 / 113 / 226 / 1130 / 2260 Nm
Nombre de composantes
3 Axes
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.04 %
Hystérésis
0.03 % FS
Non-répétabilité
0.01 % FS
Compensation en température
-10 à 45 °C
Température de fonctionnement
-55 à 90 °C
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 , 4 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
Connecteur ou câble
Direction de mesure
Traction + Comp.
Surcharge
150 %PE
Matériau
Acier
Classe de Protection
IP40
Plage d'effort à mesurer
250 N - 5 kN, 5kN - 250 kN
Application
Haute Précision

Dimensions

Connectique

Options

Connectique

Connecteur Baïonnette Connecteur vissé Sortie câble 3m
Connecteur PT02E-10-6P / Option ACK ou CDS Connecteur PC04E-10-6P / Option AF ou ALD Option AJ

Pont de jauges redondant

double ou triple

TEDS

selon standard

Calibration

ISO 17025 ou E74 NIST

embase

1010 1010 1020 1032 1040 1044 1052 1060 1080 1090
B101(M) B102(M) B103(M) B112(M) B105(M) B116(M) B121(M) B122(M) B123(M) B125(M)

tige filetée de précision

rotules

Accessoires

Afficheur

Visualisation la mesure en unité , gestion d'alarmes, affichage valeurs max-min.

Conditionneur

sortie ±5VDC, ± 10 Vcc, 0-10 Vcc ou 4-20 mA.

Systèmes d'acquisition

Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.
