Ref: AKF - 3 axes MEMS - Low cost

Accéléromètre MEMS capacitif 3 axes low-cost - sortie analogique ou numérique

  • accéléromètre MEMS capacitif triaxe low cost
  • Etendues de mesure disponibles: ± 2g , ± 4g, ± 8g, ± 10g, ± 20g ou ± 40g
  • Précision: +/- 1 % de l'étendue de mesure
  • Sortie: 0-5 VDC, 4-20 mA ou RS-485
  • Bande passante: 0 Hz à 1000 Hz
  • Boîtier Acier IP67 74g
  • Alimentation : 9 à 36 Vcc
  • Température : de - 40 à + 85 °C
  • Tenue aux chocs: ± 100g

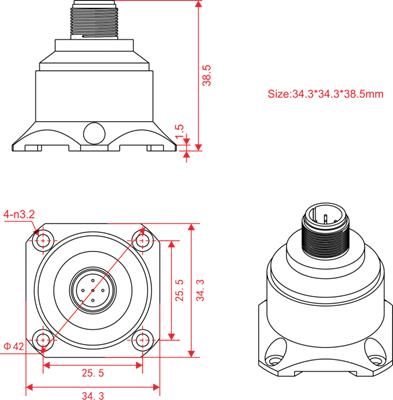

  • Dimensions : 34.3 x 34.3 x 38.5mm
  • Certificat d'étalonnage en option (pour 1, 2 ou 3 axes)

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?
Livrable sous 2 à 3 semaines

Description

Le modèle AKF39 est un accéléromètre MEMS capacitif triaxe conçu pour les applications recherchant une solution compacte et robuste à prix modére. Les étendues de mesure sont comprises entre ±2g et ± 40g sur chaque axe x, y, z. La mesure est faite en simultané, indépendamment. La réponse fréquentielle inclut les composantes de 0 (continu) à 1000 Hz. La précision est de l'ordre de 1 %, de l'étendue de mesure, et la résolution de l'ordre du mg.

Installation et utilisation

Le signal de sortie du capteur AKF39 est de type analogique (0-5VDC ou 4-20mA) ou numérique (RS-485). La tension d'alimentation est de 9 à 36 VDC. Le boîtier IP67 est durci (73,5 grammes), la plage de température d'utilisation de -40 à +85°C. La résistance aux chocs est de ± 100g. La connectique consiste en un connecteur 5 pins sur le corps du capteur. Un câble est fourni en option. 3 options sont proposées pour le montage:

Installation Illustration Description
Standard Montage direct sur l'application par 4 vis M3
Plaque en L (en option) Bride en L 36 x 44 x 4mm, alu, 4 vis M3
Magnétique (en option) Fixation magnétique , 34.23 x 34.23 x 6mm, inox, 4 vis M3. Force d'adhérence: 10N épaisseur de plaque : 2mm

Options

  • Câble
  • étendue de mesure
  • Signal de sortie

Applications

  • Automobile
  • Test de freinage
  • Essais d'endurance
  • Ferroviaire
  • Instrumentation de grues
  • surveillance vibratoire d'éoliennes
  • énergie renouvelables
Nombre de composantes
1 Axe, 2 Axes, 3 Axes
Technologie
MEMS Capacitif
Type de produit
Accéléromètre
Etendue de mesure linéaire
2 / 8 / 4 / 6 / 10 / 16 / 20 / 30 / 50 G
Bande passante (-3 dB)
400 Hz
Non linéarité (% PE)
± 0.1 , 0.5 , 0.6 %
Non-répétabilité
0.05 % FS
Sortie analogique
0-5 VDC, 4-20 mA, RS-485
Signal de sortie
0-5 VDC, 4-20 mA, RS-485, CAN
alimentation
9-36 VDC
Température de fonctionnement
-40 à 85 °C
Connectique
Connecteur 5 pins
Classe de Protection
IP64
Matériau
Aluminium
Poids
0.1
Etendue de mesure
0-5 g, 5-50g
Application
Confort / Agrément, Vibratoire

Options

  • Câble
  • étendue de mesure
  • Signal de sortie

Accessoires

  • Datalogger
