Ref: B00A/B

Accéléromètre IEPE monoaxial – Mesure de chocs ± 1000 à ± 10000g

Accéléromètre monoaxial IEPE (Integrated Electronic Piezoelectric)
Applications : essai d’impacts, tests de chute
Etendue de mesure: ±1000, ±2500, ± 5000, ±10000
Bande passante à ±10% : jusqu'à 2-13 kHz
Sensibilité : 0,17 mV/g à 2 mV/g
Connectique : connecteur 2 pins M5 (A) top ou side (B)
Fixation : trou taraudé M5
Alimentation : 2-20 mA @ 20-30 VDC
Construction : Inox IP68
Dimensions : HEX11 x 20.70 mm (A) ou HEX11.7 x 14.60 mm (B)
Température de fonctionnement : -50° à +120°C

Généralement livrable sous 3 semaines

Présentation

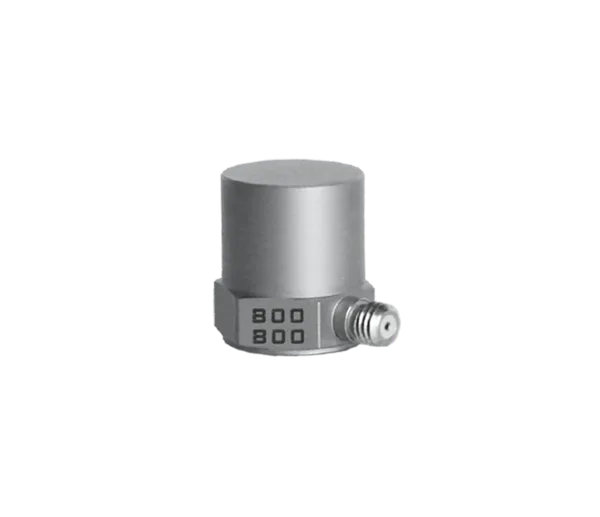

Les capteurs de la gamme B00A/B00B sont des accéléromètres monoaxes piézoélectriques (IEPE) conçus pour la mesure de chocs. Disponible en 4 étendues de mesure (± 1000, ± 2500, ± 5000, ±10000). Les capteurs se fixent par vissage (M5). La connectique est un connecteur M5 au choix en position TOP (A) ou côté (B). Idéal pour la mesure d'impacts / chutes intenses.

Spécifications

Modèle	B00A08 / B00B08	B00A07 / B00B07	B00A00 / B00B00	B00A01 / B00B01
Sensibilité	5 mV/g	2 mV/g	1 mV/g	0.5 mV/g
Etende de mesure	±1000 g	±2500 g	±5000 g	±10000 g
Résolution	0,002 grms	0,005 grms	0,01 grms	0,02 grms
Réponse en fréquence (±10%)	2-13k Hz	5-11k Hz	5-11k Hz	10-11k Hz
Fréquence de résonance	> 70 kHz	> 80 kHz	> 80 kHz	> 80 kHz
Sortie connecteur	10-32 ou M5 TOP (A) ou SIDE (B)	10-32 ou M5 TOP (A) ou SIDE (B)	10-32 ou M5 TOP (A) ou SIDE (B)	10-32 ou M5 TOP (A) ou SIDE (B)
Fixation	10-32 ou M5	10-32 ou M5	10-32 ou M5	10-32 ou M5
Masse	7,5 grammes	7,5 grammes	5,4 grammes	7,4 grammes
Dimensions	HEX 11 x 20,7 mm (A) ou HEX 11.1 x 14.6 (B)	HEX 11 x 20,7 mm (A) ou HEX 11.1 x 14.6 (B)	HEX 11 x 20,7 mm (A) ou HEX 11.1 x 14.6 (B)	HEX 11 x 20,7 mm (A) ou HEX 11.1 x 14.6 (B)

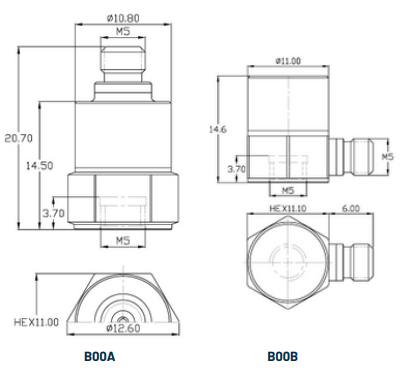

Dimensions

Options

Certificat d'étalonnage ISO-17025 (en standard, le capteur est fourni avec un certificat standard usine)
Connecteur : 10-32 ou M5
Fixation : trou taraudé 10-32 ou M5
Etendues de mesures : 1000 g | 2500 g | 5000 g | 10000 g |

Accessoires

Conditionneur IEPE
Câble
Enregistreur
Accessoires de montage

Applications

Essais d’impact
Pyrotechnique
Tests de chutes

Nombre de composantes: 1 Axe
Technologie: Piezoélectrique (IEPE)
Type de produit: Accéléromètre
Etendue de mesure linéaire: 2500 / 5000 / 10000 / 1000 G
Signal de sortie: ± 5 VDC
Température de fonctionnement: -50 à 120 °C
Matériau: Titanium
Etendue de mesure: > 500 g
Application: Choc / Impact

Datasheet-B00A-B_PMi_FR.pdf

Certificat d'étalonnage ISO-17025 (en standard, le capteur est fourni avec un certificat standard usine)
Connecteur : 10-32 ou M5
Fixation : trou taraudé 10-32 ou M5
Etendues de mesures : 1000 g | 2500 g | 5000 g | 10000 g |
