Ref: B02CM1 / B06CM1

Accéléromètre IEPE monoaxial miniature - 50 à 500g

Accéléromètre monoaxial IEPE (Integrated Electronic Piezoelectric)
Capteur type goutte d’eau
Etendue de mesure: ± 500g à ± 50g
Sensibilité : 10mV/g à 100 mV/g
Bande passante à ±5% : 1-10k Hz
Bande passante à +/- 10% : 0.5-11k Hz
Connectique : câble intégré avec connecteur M3
Dimensions : 11x5.1 mm (hors connecteur) - Diamètre 8.5 mm
Fixation : adhésive
Masse : 1 à 2 grammes
Température de fonctionnement: -50° à +120°C

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Les capteurs B02CM1 et B06CM1 sont des accéléromètres monoaxes piézoélectriques (IEPE) miniatures, type « goutte d’eau ».
La bande passante est de 1 Hz à 10 kHz (± 5%). La fixation se fait par collage.

L'accéléromètre est conçu pour la caractérisation vibratoire de composants et de structure en automobile, énergie et aéronautique.

Spécifications

Modèle	B01CM1	B02CM1	B03CM1	B05CM1	B06CM1
Sensibilité	5 mV/g	10 mV/g	20 mV/g	50 mV/g	100 mV/g
Etende de mesure	1000g	500g	250 g	100 g	50 g

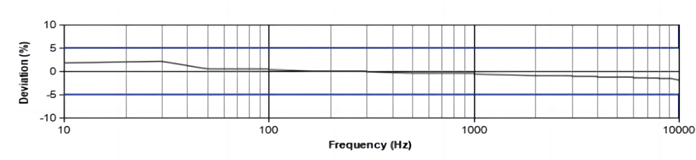

Réponse en fréquence (5%)	3 Hz à 10 kHz	1 Hz à 10 kHz	1 Hz à 10 kHz	1 Hz à 10 kHz	1 Hz à 10 kHz
Réponse en fréquence (10%)	2 Hz à 12 kHz	0,5 Hz à 11 kHz	0,5 Hz à 11 kHz	0,5 Hz à 11 kHz	0,5 Hz à 11 kHz
Sortie connecteur	Câble intégré	Câble intégré	Câble intégré	Câble intégré	Câble intégré
Masse	1 gramme	1 gramme	1 gramme	1.5 gramme	1.9 gramme
Fixation	Collage	Collage	Collage	Collage	Collage
Dimensions	16.15×8.5×5.1 mm	16.15×8.5×5.1 mm	16.15×8.5×5.1 mm	16.15×8.5×5.1 mm	16.15×8.5×5.1 mm

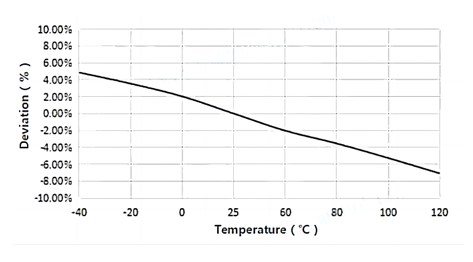

Température de fonctionnement	-50 à +120°C	-50 à +120°C	-50 à +120°C	-50 à +120°C	-50 à +120°C
Fréquence de résonance	> 65 kHz	> 59 kHz	> 38 kHz	> 38 kHz	> 38 kHz

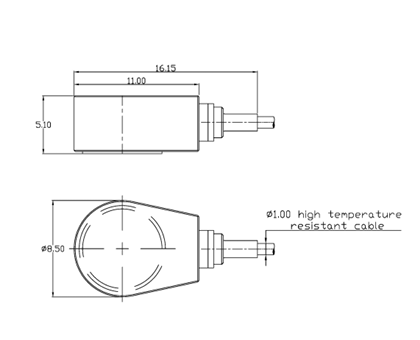

Dimensions

Applications

Analyse modale
Test Automobile
Essais labo
étude vibratoire / étude de chocs
Analyse fréquentielle
études de dimensionnement

Nombre de composantes: 1 Axe
Technologie: Piezoélectrique (IEPE)
Type de produit: Accéléromètre
Sensibilité: 10 mV/G
Etendue de mesure linéaire: 500 G
Bande passante (-3 dB): 8000 Hz
Non linéarité (% PE): ± 1 %
Signal de sortie: ± 5 VDC
Température de fonctionnement: -50 à 120 °C
Matériau: Titanium
Etendue de mesure: 50-500g

Autres versions disponibles : 1000g, 250g, 100g
Certificat d'étalonnage ISO-17025 (en standard, le capteur est fourni avec un certificat standard usine)
