Ref: B0xY31

Accéléromètre IEPE triaxial faible encombrement - ± 50 à ± 1000g

Accéléromètre triaxial IEPE (Integrated Electronic Piezoelectric)
Etendues de mesure: ± 50g, ± 100g, ± 250g, ± 500g ou ± 1000g
Sensibilité : 5mV/g, 10mV/g, 20mV/g, 50mV/g ou 100mV/g
Bande passante à +/- 10% : 0.5 Hz à 10 kHz
Connectique : connecteur 4 pins 1/4-28
étanche IP68
Fréquence de résonance : > 35 kHz à > 70 kHz selon version

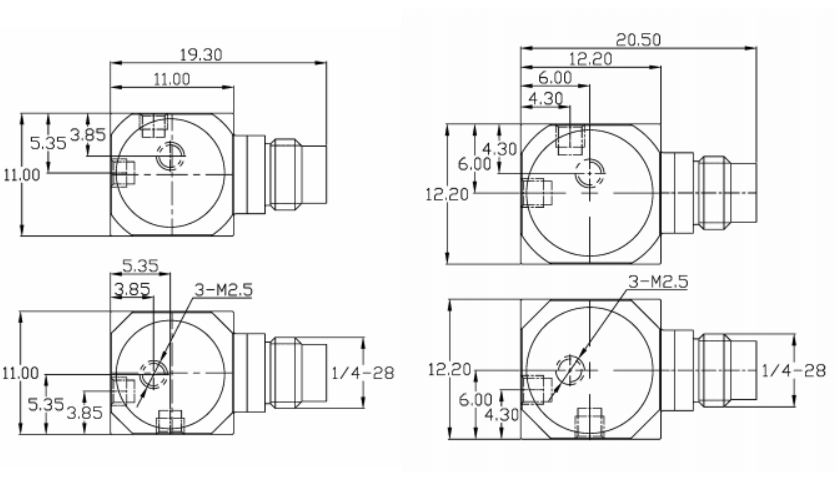

Dimensions : 11x11x11 mm ou 12.2 x 12.2 x 12.2 mm (hors connecteur)
Installation : taraudage M2.5 ou collage
Masse : 4,8 à 7,6 grammes selon version
Température de fonctionnement: -40° to +120°C
Câble compatible configurable ici

Connectez-vous à votre compte pour afficher les prix

Connexion

Délai : 2-3 semaines

Présentation

Le B0xY31 est un accéléromètre triaxe piézoélectrique (IEPE) miniature durci (IP68, résistance aux chocs de 5000 g, température de fonctionnement: -40 à 120 °C) conçu pour la caractérisation vibratoire de composants et de structure en automobile, énergie et aéronautique. 5 étendues de mesure sont disponibles : ± 50g, ± 100g, ± 250g, ± 500g ou ± 1000g par axe, la bande passante atteint les 8 kHz à +/- 5%.

Spécifications

Modèle	B01Y31	B02Y31	B03Y31	B05Y31	B06Y31
Sensibilité	5 mV/g	10 mV/g	20 mV/g	50 mV/g	100 mV/g
Etende de mesure	1000g	500g	250 g	100 g	50 g
Réponse en fréquence (5%)	1 Hz à 9 kHz	1 Hz à 8 kHz	1 Hz à 8 kHz	1 Hz à 7 kHz	1 Hz à 8 kHz
Réponse en fréquence (10%)	0,5 Hz à 10 kHz	0,5 Hz à 10 kHz	0,5 Hz à 10 kHz	0,5 Hz à 9 kHz	0,5 Hz à 10 kHz
Sortie connecteur	4-pin 1/4-28	4-pin 1/4-28	4-pin 1/4-28	4-pin 1/4-28	4-pin 1/4-28
Masse	4,2 grammes	4,8 grammes	5 grammes	6,5 grammes	7,6 grammes
Fixation	Trou taraudé M2.5	Trou taraudé M2.5	Trou taraudé M2.5	Trou taraudé M2.5	Trou taraudé M2.5
Température de fonctionnement	-40 à +120°C	-40 à +120°C	-40 à +120°C	-40 à +120°C	-40 à +120°C
Fréquence de résonance	> 70 kHz	> 70 kHz	> 70 kHz	> 39 kHz	> 35 kHz

Boîtier ultra léger

Le B0xY31 est livré dans un boîtier durci en titane résistant à la corrosion et aux produits chimiques, et fonctionnant sur une plage de températures étendue, allant de -40 ° C à + 120 ° C. La construction est hermétiquement soudée (IP68) et peut résister à des chocs pouvant atteindre 5000 g. Le poids de l'ensemble est de 4,8g à 7,6gr selon version (hors connectique).

Le B0xY31 est alimenté par un courant continu 2 à 20 mA (tension: 20-30 VDC), la connectique est réalisée au moyen d'un connecteur 4 pins. Le montage sur l'application est réalisé par vissage (un taraudage central M2.5) ou par collage. Une plaque de montage est incluse pour isolé électriquement l'accéléromètre de son support.
