Ref: B02Y36

Accéléromètre triaxe IEPE ultraminiature ±500g

  • accéléromètre triaxial IEPE (Integrated Electronic Piezoelectric)
  • étendues de mesure: ± 500g
  • Sensibilité : 10mV/g
  • Bande passante à ±5% : 5Hz à 8kHz
  • Sortie tension +/5V par axe
  • Sortie câble 4 conducteurs 1m (autres longueurs possibles)
  • étanche IP67
  • Fréquence de résonance : 50 kHz
  • Dimensions : 6.4 x 6.4 x 6.4 mm
  • Poids: 1,7g
  • Température de fonctionnement: -50° to +100°C

Télécharger la fiche produit

?

Présentation

Le B02Y36 est un accéléromètre triaxe piézoélectrique (IEPE) ultraminiature durci (IP67, résistance aux chocs de 7000 g, température de fonctionnement: -50 à 100 °C) conçu pour la caractérisation vibratoire de composants et de structure en automobile, énergie et aéronautique. L'étendues de mesure est de 500g par axe, la bande passante atteint les 8 kHz à +/- 5%.

Spécifications

étendue de mesure 500g
Sensibilité 10 mV/g
Sortie ±5 V
Non-linéarité 1%
Freq. de résonance >50 kHz
Alimentation 2-20 mA @ 20-30 VDC
Matériau Titane
Connectique Cable 1m

Boîtier ultra léger

Le B02Y36 est livré dans un boîtier durci en titante résistant à la corrosion et aux produits chimiques, et fonctionnant sur une plage de températures étendue, allant de -50 ° C à + 100 ° C. La construction est hermétiquement soudée (IP67) et peut résister à des chocs pouvant atteindre 2000 g. Le poids de l'ensemble est de 1,7g.

Le B02Y36 est alimenté par un courant continu 2 à 20 mA (tension: 20-30 VDC), la connectique est réalisée au moyen d'un câble intégral 4 conducteurs. Le montage sur l'application est réalisé par collage.

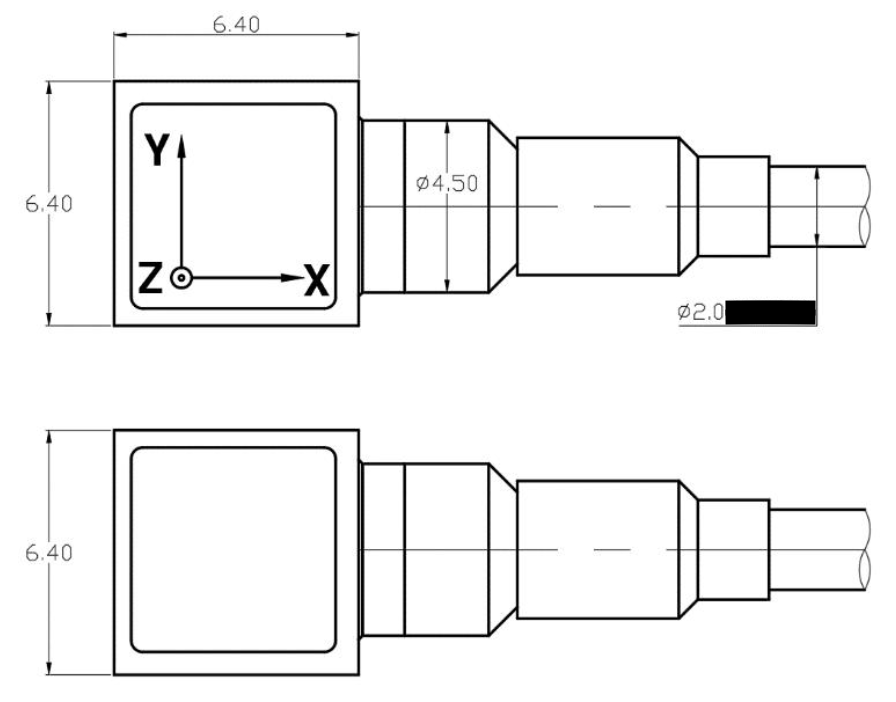

Dimensions

Applications

  • Analyse modale
  • Test Automobile
  • Essais labo
  • étude vibratoire / étude de chocs
  • Analyse fréquentielle
  • études de dimensionnement
Nombre de composantes
3 Axes
Technologie
Piezoélectrique (IEPE)
Type de produit
Accéléromètre
Sensibilité
10 mV/G
Etendue de mesure linéaire
500 G
Bande passante (-3 dB)
8000 Hz
Non linéarité (% PE)
± 1 %
Signal de sortie
± 5 VDC
Température de fonctionnement
-50 à 100 °C
Connectique
câble intégral 1m
Classe de Protection
IP67
Matériau
Titanium
Poids
0.0017
Etendue de mesure
50-500g, > 500 g

  • Câble 3, 6 ou 9m, sorties BNC
  • Connectique
  • Position du connecteur
  • étendue de mesure
  • Enregistreur
  • afficheur
