Ref: G01A02

Conditionneur IEPE monovoie - low cost - Gain x1 ou x10

Conditionneur analogique pour capteur IEPE
Utilisation portable (via pile 9V) ou sur alimentation externe (7-24 VDC)
Facteur de gain : 1 et 10
Connecteurs : BNC (entrée et sortie)
Signal de sortie : +/- 6V
Niveau de bruit : 0,01 mVrms (gain 1) ou 0,1 mVrms (gain 10)
Gamme de fréquence 0.1-100K Hz (gain 1) ou 0.1-50K Hz (gain 10)
Indicateurs de fonctionnement via LED (vert/rouge)
Dimensions 97×61×27 mm

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

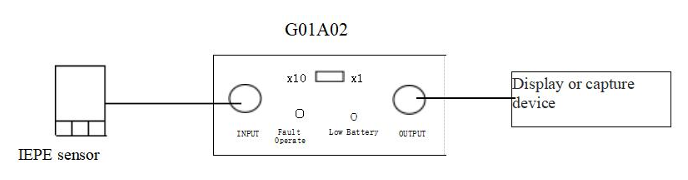

Le G01A02 est un conditionneur monovoie pour capteur IEPE (accéléromètre, capteur de force, pression etc…) Le signal obtenu est une tension +/- 6V. Le G01A02 peut fonctionner avec une pile de 9V : il est particulièrement adapté aux essais sur le terrain. On peut également utiliser une alimentation externe, la tension requise est comprise en 7 et 20 VDC. Le signal peut être amplifié avec un facteur 10.

Spécifications

Facteur de gain	X1	X10
Utilisation	Portable (9V) et via alim externe (7-24V)	Portable (9V) et via alim externe (7-24V)
Alimentation capteur	2 à 10 mA (4 mA en standard)	2 à 10 mA (4 mA en standard)
Réponse en fréquence	0.1-100K Hz	0.1-50K Hz
Niveau de bruit	0.01 mV rms	0.1 mV rms
Précision	+/- 1%	+/- 1%
Connecteurs	BNC (entrée et sortie)	BNC (entrée et sortie)
Dimensions	97×61×27 mm	97×61×27 mm
