Ref: B06A04 | B10A01

Accéléromètre IEPE monoaxial – Basse fréquence 0,1 Hz

Accéléromètre monoaxial IEPE (Integrated Electronic Piezoelectric)
Très basse fréquence : inférieure à 0,1 Hz
Application : surveillance vibratoire de structures (pont, ouvrage d’art, etc…)
Etendue de mesure: ± 50g et ± 5g
Sensibilité : 1000mV/g à 100 mV/g
Connectique : 10-32 ou M5
Fixation : trou taraudé 10-32 ou M5
Température de fonctionnement : -40° à +120°C

Présentation

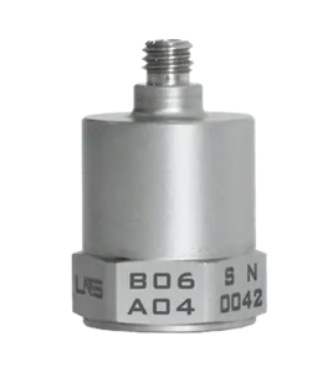

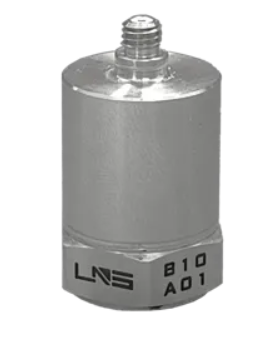

Les capteurs B06A04 et B10A01 sont des accéléromètres monoaxes piézoélectriques (IEPE) conçus pour les applications de surveillances vibratoires de structures. La réponse en fréquence débute autour de 0,1 Hz.
La fixation se fait via un trou taraudé 10-32 ou M5

Spécifications

Modèle	B06A04	B10A01
Sensibilité	100 mV/g	1000 mV/g
Etende de mesure	50g	5g
Réponse en fréquence (5%)	0,1-6k Hz	0,06-2k Hz
Réponse en fréquence (10%)	0,05-7k Hz	0,04-3k Hz
Sortie connecteur	10-32 ou M5	10-32 ou M5
Résolution	0,1 mg rms	0,01 mg rms
Masse	24 grammes	60 grammes
Température de fonctionnement	HEX 16,1 X 26,1 mm	- HEX 19,1 X 34,3 mm
Fixation	trou taraudé 10-32 ou M5	trou taraudé 10-32 ou M5
Température de fonctionnement	-40 à +120°C	-40 à +120°C
Fréquence de résonance	> 25 kHz	> 13 kHz

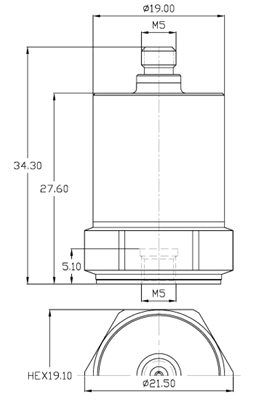

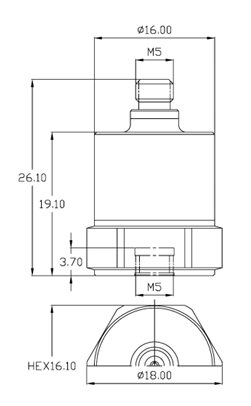

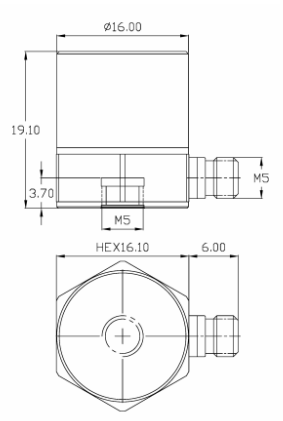

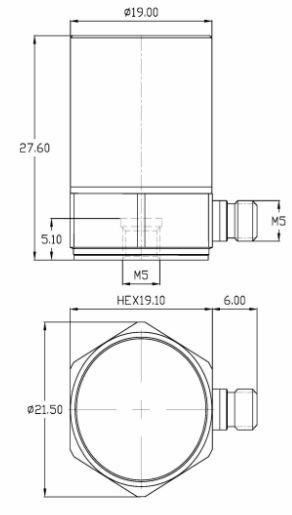

Dimensions

Applications

Essais en très basses fréquences
Mesure sismique
Surveillance vibratoire de structures

Nombre de composantes: 1 Axe
Technologie: Piezoélectrique (IEPE)
Type de produit: Accéléromètre
Sensibilité: 100 / 1000 mV/G
Etendue de mesure linéaire: 50 / 5 G
Bande passante (-3 dB): 3000 Hz
Non linéarité (% PE): ± 1 %
Signal de sortie: ± 5 VDC
Température de fonctionnement: -40 à 120 °C
Matériau: Acier Inoxydable
Etendue de mesure: 5-50g

Certificat d'étalonnage ISO-17025 (en standard, le capteur est fourni avec un certificat standard usine)
Connecteur : 10-32 ou M5
Fixation : trou taraudé 10-32 ou M5
