Ref: B09Y36 | B10Y35

Accéléromètre triaxial IEPE - Haute sensibilité

Accéléromètre triaxial IEPE (Integrated Electronic Piezoelectric)
Haute sensibilité : 500 mV/g et 1000 mV/g
Etendues de mesure: ± 10g à +/-5g
Bande passante à +/- 5% : 0.5 Hz à 5 kHz (8 kHz en option)
Connectique : connecteur 4-pin 1/4-28
Température de fonctionnement: -40° to +120°C

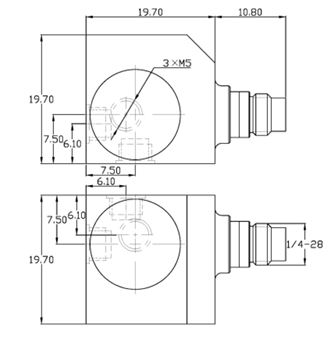

Dimensions : cube 19.7 mm
Fixation : trou taraudé 10-32
Câble compatible configurable ici

Présentation

Les capteurs de la série B09Y35/B10Y36 sont des accéléromètres triaxes piézoélectriques (IEPE) avec une haute sensibilité (500 mV/g et 1000 mV/g). Ils sont conçus pour les essais avec de faibles niveaux d'accélération (± 10g à +/-5g). La fixation se fait via un trou traversant 10-32

Spécifications

Modèle	B09Y35	B09Y36	B10Y35	B10Y36
Sensibilité	500 mV/g	500 mV/g	1000 mV/g	1000 mV/g
Etende de mesure	± 10g	± 10g	± 5g	± 5g
Résolution	0.00002 grms	0.00002 grms	0.00001 grms	0.00001 grms

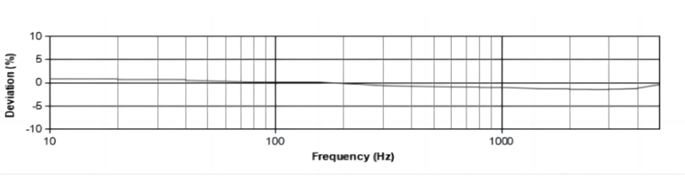

Réponse en fréquence (5%)	0.5 Hz à 5 kHz	0.5 Hz à 8 kHz	0.5 à 5 kHz	0.5 Hz à 8 kHz
Réponse en fréquence (10%)	0.3 Hz à 6 kHz	0.3 Hz à 10 kHz	0.3 Hz à 6 kHz	0.3 Hz à 10 kHz
Sortie connecteur	4-pin 1/4-28	4-pin 1/4-28	4-pin 1/4-28	4-pin 1/4-28
Masse	37 grammes	37 grammes	37 grammes	37 grammes
Fixation	Trou traversant 10-32	Trou traversant 10-32	Trou traversant 10-32	Trou traversant 10-32

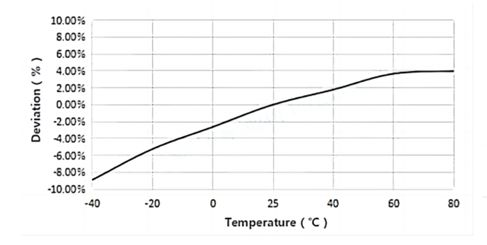

Température de fonctionnement	-40 à +120°C	-40 à +120°C	-40 à +120°C	-40 à +120°C
Fréquence de résonance	> 32 kHz	> 32 kHz	> 32 kHz	> 32 kHz
