Ref: LIPS X133 / E133 / M133

Capteur de déplacement ATEX | faible encombrement | 0-51 à 0-100 mm | IP67

Capteur de déplacement linéaire faible encombrement
Technologie : inductif, sans contact entre la tige et le corps
Etendue de mesure : de 0-51 à 0-100 mm
Sécurité intrinsèque ATEX: Ex II 1G (X133), Ex I/II M1/GD (M133) et Ex II 1GD (E133)
Configuration : capteur à tige ou palpeur
Construction : Acier inoxydable
Linéarité : 0.25% de la pleine échelle (0,1% en option)
Température d'utilisation : de -40 °C à 80 °C
Réponse en fréquence : 0-10 kHz
Signal de sortie : 0.5 à 4,5V (ratiométrique, alimentation 0-5VDC)
Connectique : Connecteur ou câble.
Diamètre du corps : 36mm
à utiliser avec la barrière galvanique X005

Livrable habituellement sous 6 semaines

Présentation

Les capteurs de déplacement X133/E133/M133 sont conçus pour la mesure de déplacements linéaires sur des courses comprises entre 0-51 mm et 0-100 mm en environnement ATEX:

Modèle	Certification
X133	Ex II 1G, Ex ia IIC T4 Ga (Ta = -40°C to +80°C)
E133	Ex II 1GD - Ex ia IIC T4 Ga (Ta= -40°C to 80°C) - Ex ia IIIC T135°C Da (Ta= -40°C to 80°C)
M133	Ex I/II M1/GD, Ex ia IIC T4 Ga (Ta= -40°C to 80°C), Ex ia IIIC T135°C Da (Ta= -40°C to 80°C), Ex ia I Ma (Ta=-40°C to 80°C)

La mesure entre le corps du capteur et la tige en mouvement est sans contact, permettant l'atteinte d'un nombre de cycles très élevé (MTBF > 350 000 heures), et une excellente répétabilité.

Spécifications principales

Paramètre	Spécification
Type de capteur	capteur à tige taraudée ou palpeur
Courses	0-51 mm à 0-100mm (spécifiable au mm)
non linéarité	0.25% de la pleine échelle (0.1% en option)
Signal de sortie	0.5 à 4.5VDC (ratiométrique)
Alimentation	0-5VDC
Bande passante	0-10kHz
Température d'utilisation	de -40 °C à 80 °C
Connectique	connecteur ou câble 3 ou 5 conducteurs via presse-étoupe
étanchéité	IP65 à IP67

Installation

La partie fixe (corps) du capteur X133/E133/M133 est fixée à l'aide d'une pince ou d'une bride de fixation. La partie mobile, correspondant à la mesure de déplacement, peut être libre ou actionnée par un ressort la poussant en permanence sur la pièce à mesurer. Elle peut être, aussi, liée par le taraudage se trouvant à l'extrémité de la tige.

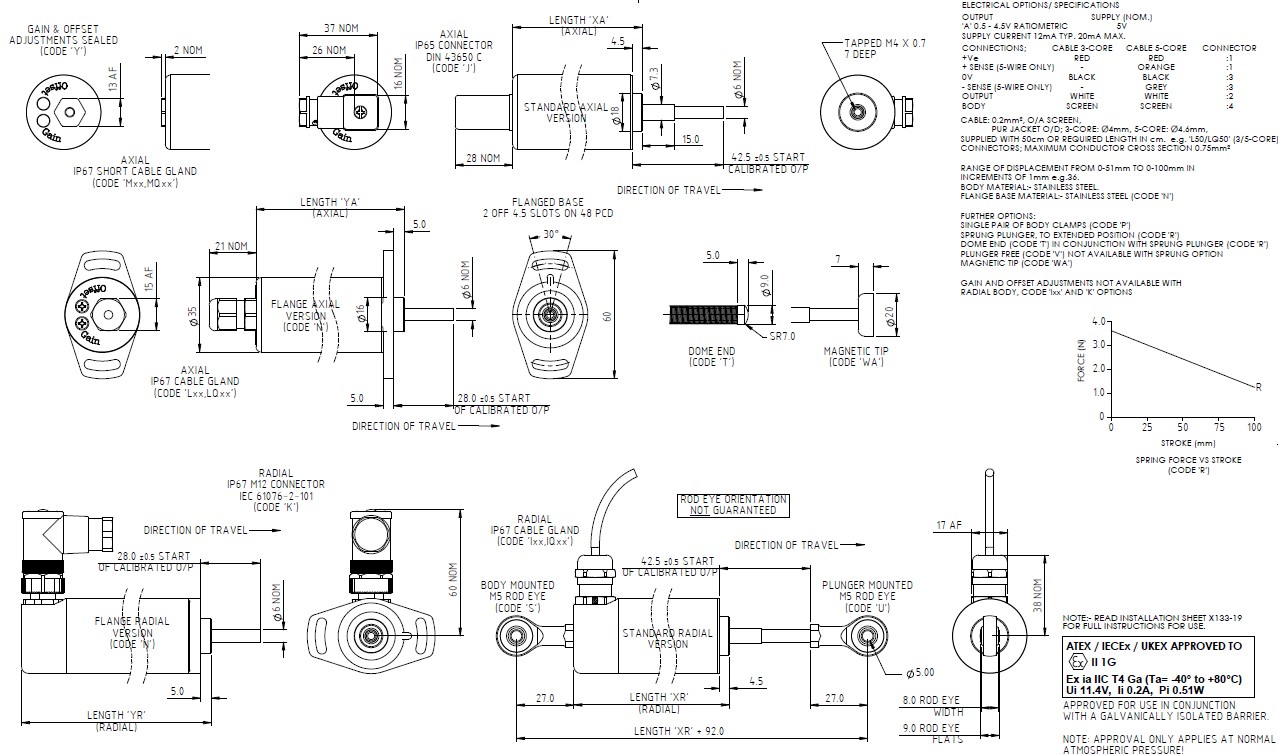

Dimensions

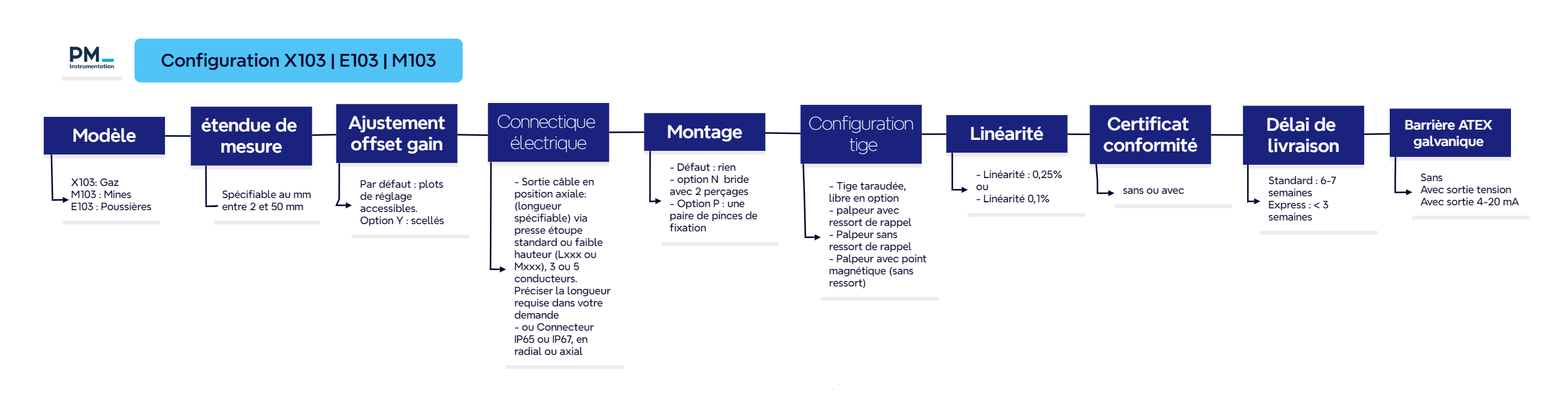

Configuration

Barrière ATEX X005

L’amplificateur à isolation galvanique X005 est certifié ATEX et IECEx (Ex I (M1) [Ex ia Ma] I Ta = -20°C ≤Ta ≤+60°C Ex II (1) GD [Ex ia Ga Da] IIC Ta = -20°C ≤Ta ≤+60°C) pour une utilisation avec les capteurs X133/E133/M133.

Le X005 est alimenté en 12 à 30 Vcc, et alimente en +5 Vcc régulée les capteurs, et supporte un raccordement en 3 ou 5 fils (à privilégier pour les grandes longueurs de câbles). Il est isolé tri-port et fournit une isolation entre l’alimentation de l’amplificateur, la zone dangereuse et le signal de sortie du X005. L’alimentation et la sortie du capteur sont couplées par transformateur, fournissant une isolation de 2,5 kV entre les circuits des zones sûres et des zones dangereuses, éliminant ainsi la nécessité d’une terre à haute intégrité. Le signal de sortie du X005 est configuré en usine de 0,5 à 9,5 V ou de 4 à 20 mA et possède une bande passante de 4,7 kHz.
