Ref: OEM Slip Ring

Collecteur tournant sur mesure

Collecteur tournant sur mesure
montage axial ou radial
pour la mesure (jauge, accélération, température), la donnée (USB, Ethernet, CAN, video) ou la puissance
Nombre de pistes : de 0 à 100
Vitesse de rotation max : 20000 Tr / min
Sortie fils, picots à souder ou connecteur
Résistance de contact < 0,1 Ω
Durée de vie: jusqu'à 1000 millions de cycles
Température d'utilisation : -40°C à 121°C
étanchéité spécifiable
dimensions : spécifiables
Amplificateurs intégrés au rotor pour thermocouples et ponts de jauges en option
Codeur angulaire en option

Collecteur tournant sur mesure

À partir de vos exigences, nous concevons et produisons le collecteur tournant répondant aux besoins spécifiques à votre applications. Avec 60 ans d’expérience dans la conception des collecteurs tournants, notre partenaire Michigan Scientific est le spécialiste du collecteur tournant pour le test et mesure. Le savoir-faire sur la conception des contacts permet l'atteinte de vitesse de rotation élevées, avec une excellente qualité de transmission et une longévité remarquable.

Configuration

la conception du collecteur tournant prend en compte les paramètres suivants:

nombre et type de signaux: capteurs, data, alimentation
Intégration d'amplificateurs avant le rotor
encombrement disponible (épaisseur, diamètre maxi, etc...)
type de montage (bout d'arbre, au travers de l'arbre,
conditions d'utilisation : vibratoire (ex: moteur thermique), température (-40 ) +125°C), étanchéité à la poussière, à l'humidité
connectique (connecteur, picots à souder ou sortie fils)
durée de vie
vitesse de rotation maximale souhaitée (jusqu'à 20000 rpm)
puissance requise par piste
bande passante requise

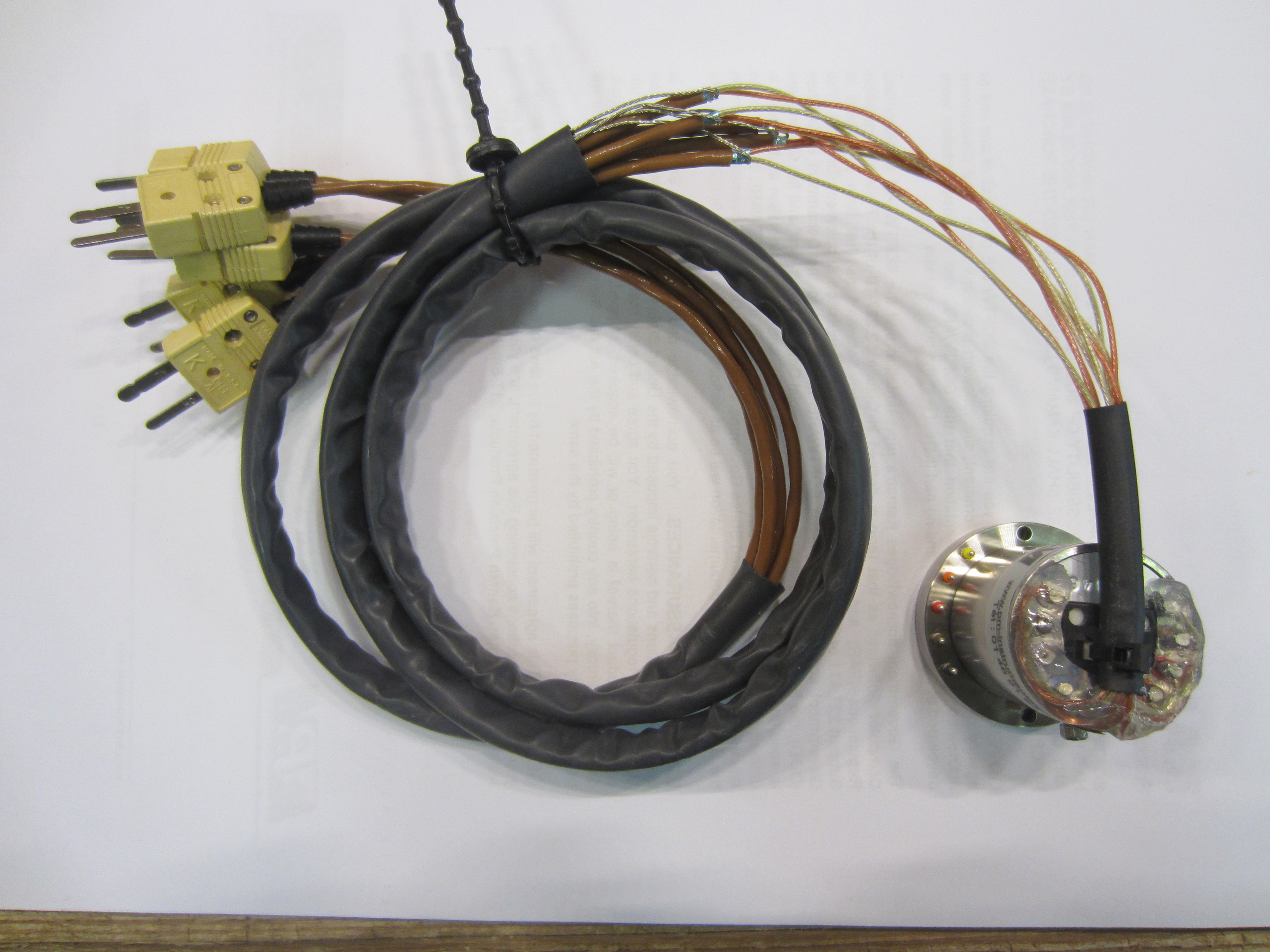

Exemple de réalisations

Applications

automobile
compresseurs
aéronautique
ferroviaire
transmissions

Nombre de pistes: 0, 4, 6, 8, 10, 20, 36, 45, 60
Vitesse de rotation maxi: 20000 rpm
Version étanche: en option
Codeur angulaire: sans, 60 impulsions/tour, 256 impulsions/tour, 512 impulsions/tour
Courant maximal par voie: 500 mA
Température de fonctionnement: -40 à 121 °C
Contacts rotor: Picots à souder
Contacts stator: Picots à souder

Rotor diameter: 41 mm
Stator diameter: 31 mm
Length: 21 to 37 mm

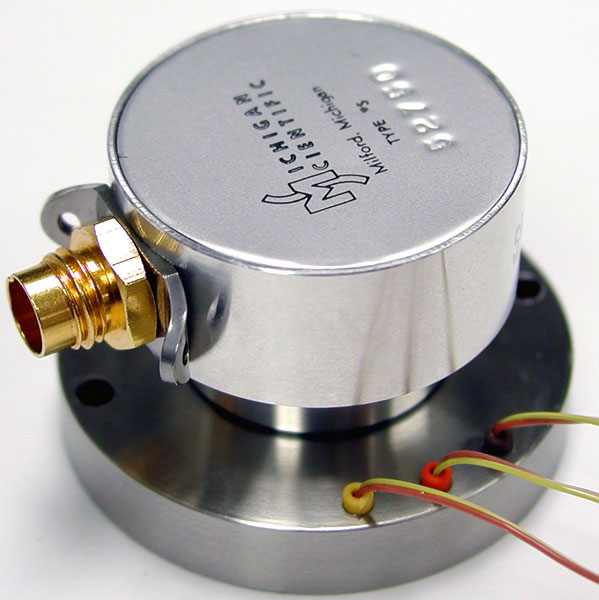

Amplificateur / Codeur angulaire intégré

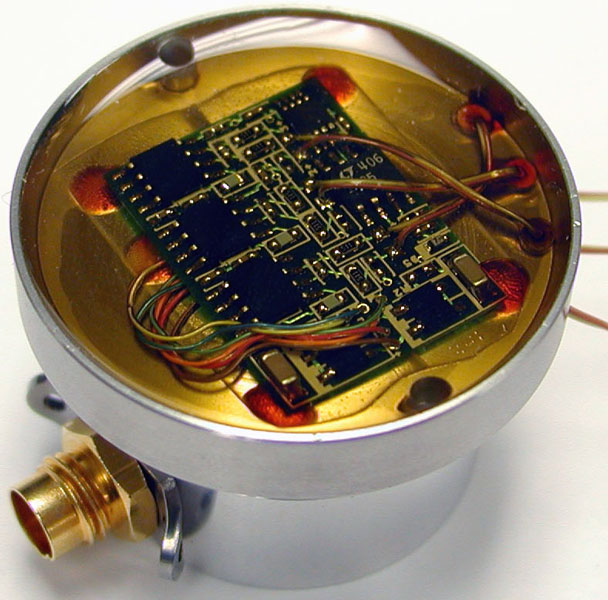

Amplificateur intégré au rotor, pour pont de jauges (capteur de force, capteur de couple) ou thermocouple
Thermocouple: Short S4/T/TC1, Short S6/T/TC3 ou Short S8/T/TC4. Specifications de l'ampli idem AMP-TC-M1.
Pont de jauges: Short S6/T/G ou Short S8/T/G ou Short S8/X/2G. Ampli : AMP-SG-M1.
Info régime de rotation par codeur angulaire - 360°/tr
