Ref: RAIL-27x1

Gyromètre uniaxial certifié ferroviaire EN50155 - ±75 à ±900°/s

Gyromètre capacitif monoaxe
Etendue de mesure : ± 75°/s à ± 900°/s
Certifié conforme EN50155 (ferroviaire)
Sortie : Tension 0-5 VDC
Alimentation : 5 à 40 Vcc
Dérive du biais: 12°/hr max
Température de fonctionnement: de - 40 à + 85 °C
Non linéarité : < 0.06% de la pleine échelle
Bande passante : 0-150 Hz
Tenue aux chocs : 500g (1ms, 1/2 sin )
Boîtier inox 1.4301
Certificat de calibration inclus

4-6 semaines

Présentation

Le gyromètre RAIL-27x1 permet la mesure de vitesses angulaires sur un axe sur des amplitudes pouvant atteindre ± 900°/s. La sensibilité varie selon l'étendue de mesure de 1.1 à 13.2 mV/°/s, le signal de sortie est une tension 0-5 VDC. La mesure se caractérise par ailleurs par une bonne stabilité du zéro (dérive: 12°/hr, sensibilité à la température : +/-3°/s), une faible densite spectrale de bruit et une faible dérive du biais (0.2°/sqrt(hr).

Certification ferroviaire

Le RAIL-27x11 a été testé et approuvé selon les normes ferroviaires:

EN-50155 pour les essais environnementaux et de résistance mécanique
EN-50121 pour les essais CEM
EN 45545 pour le feu fumées

Spécifications

étendue de mesure [°/s]	75	150	300	900
Sensibilité (+/- 1%) - mV/°/s	13,2	6,6	3,3	1,1
Bande passante	0-150Hz	0-150Hz	0-150Hz	0-150Hz
Non-linéarité (valeur typique)	0,06%	0,06%	0,06%	0,06%
Signal de sortie	0-3V	0-3V	0-3V	0-3V
Alimentation	5-40VDC	5-40VDC	5-40VDC	5-40VDC
Dérive du zéro	12°/hr	12°/hr	12°/hr	12°/hr
Densité spectrale de bruit	0,02 °/s/√Hz	0,02 °/s/√Hz	0,02 °/s/√Hz	0,02 °/s/√Hz
Température de fonctionnement	-40 à +85°C	-40 à +85°C	-40 à +85°C	-40 à +85°C

Installation, utilisation

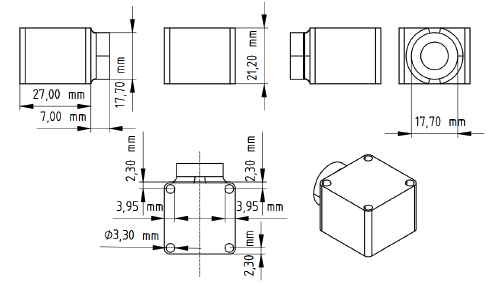

Le gyromètre RAIL-x271 se caractérise par un faible encombrement (34mm x 27mm x 21,2mm), une résistance aux chocs élevée (500 g en opération), et une conception pour usage industriel. Il a un boitier en Acier de 90 grammes, avec une classe de protection IP68 . La tension d'alimentation varie de 5 à 40 VDC. Un câble blindé RADOX TENUIS-TW, avec 4 ou 6 conducteurs de section 0.5mm2 de 2m est inclus. En option, longueur de câble et connecteur selon besoin client.
