Ref: SR45A-AXHS & SR60A-AXHS

Collecteur tournant 45 et 60 pistes

  • 45 et 60 pistes
  • vitesse maxi: 4,000 tr/min
  • Instrumentation quality rings and brushes
  • Construction en acier inoxydable
  • Paliers lubrifiés
  • étanche à la poussière
  • Connectique par 4 connecteurs circulaires
  • Diamètre rotor: 2,5" / 63,8 mm

Télécharger la fiche produit

?

Présentation

Les collecteurs tournant SR45A-AXHS & SR60A-AXHS sont conçus pour être montés à l'extrémité d'un arbre, et établir jusqu'à 45 et 60 connexions électriques avec des jauges de contrainte, des thermocouples ou autres capteurs en rotation. Les contacts sont faits de matériaux précieux minimisant le bruit, permettant la transmission de signaux de mesure de bas niveau.

Utilisation

Les connexions au rotor et au stator se font par l'intermédiaire de 4 connecteurs circulaires. Les roulements sont lubrifiés en permanence, permettant de s'affranchir de toute maintenance.

Série
SR
Montage
Axial - bout d'arbre
Nombre de pistes
45, 60
Vitesse de rotation maxi
4000 rpm
Version étanche
non disponible
Codeur angulaire
sans
Courant maximal par voie
500 mA
Diamètre rotor
63.49 mm
Diamètre stator
36.58 mm
Longueur
181.61 203.21 mm
Poids
0.610
Température de fonctionnement
-40 à 100 °C
Contacts rotor
Connecteur standard
Contacts stator
Connecteur standard

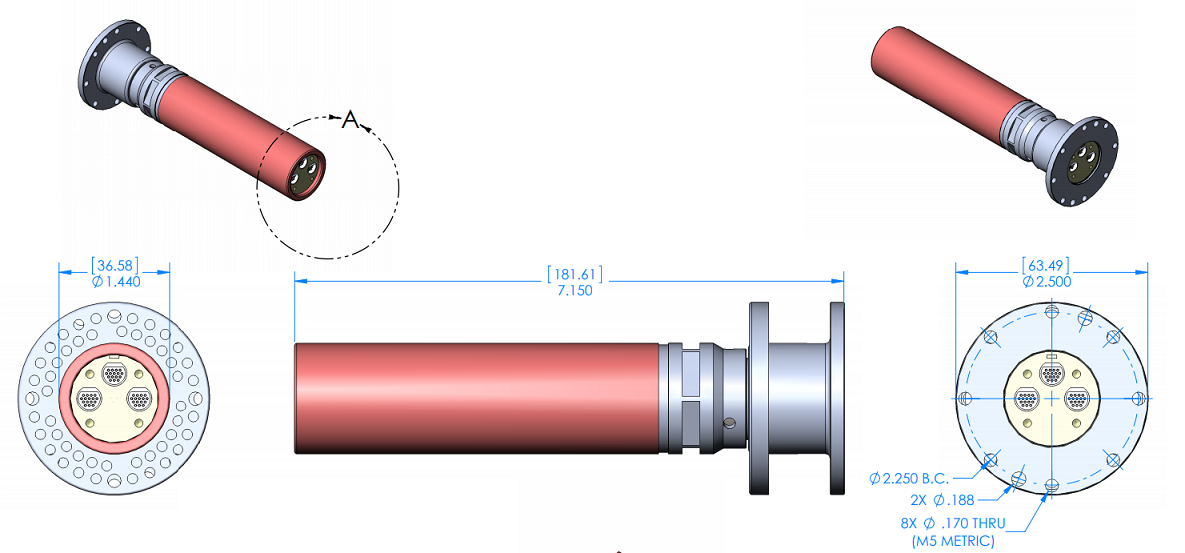

SR45A-AXHS

Dimensions

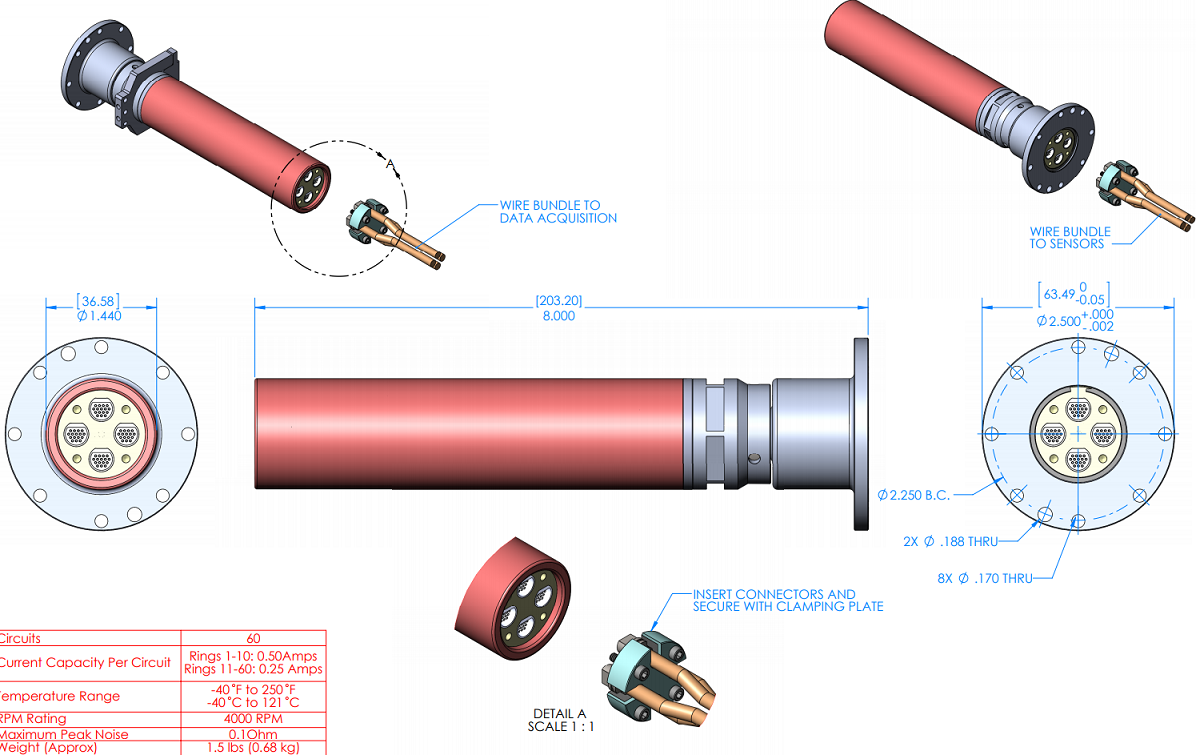

SR60A-AXHS

Dimensions

  • wiring
  • custom cable
  • spinning amplifiers
