Ref: 1331 - Compression

Capteur de force de compression - 450 kN - précision

  • Capteur de force de compression haute précision
  • Etendue de mesure : 0-450 kN
  • Non-linéarité : ±0.05%
  • Répétabilité: ± 0.01%
  • Insensible aux efforts transverses
  • déflection : 76µm
  • Sensibilité à la température < 0.0015% / °C
  • Mesure en compression seule
  • Protection à la surcharge: 150 %
  • Signal de sortie: 4 mV/V
  • température de fonctionnement : -55 à 90°C
  • double ou triple ponts en option

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Capteur de compression haute capacité hautes performances

La capteur de compression modèle 1331 offre une précision statique de +/-0.07% ou mieux dans un encombrement limité. Le 1331 a un signal de sortie élevé de 4mV/V et sa conception compense les charges excentriques pour assurer la plus grande précision lors des mesures. Le modèle 1331 est disponible en capacité 0-450kN. La protection à la surcharge est de 150%

La température de fonctionnement est de -55 à 90°C. la calibration est compensée en température entre -10 et 45°C.

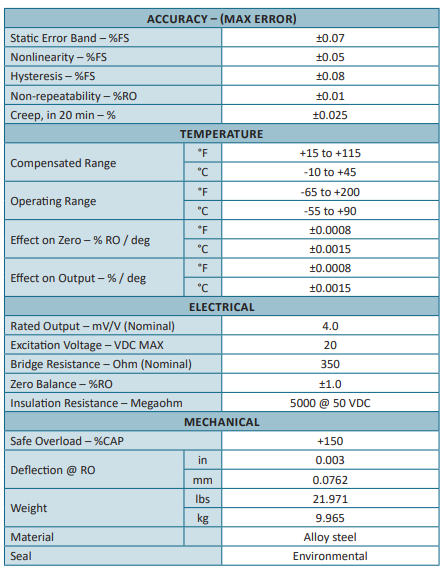

Spécifications

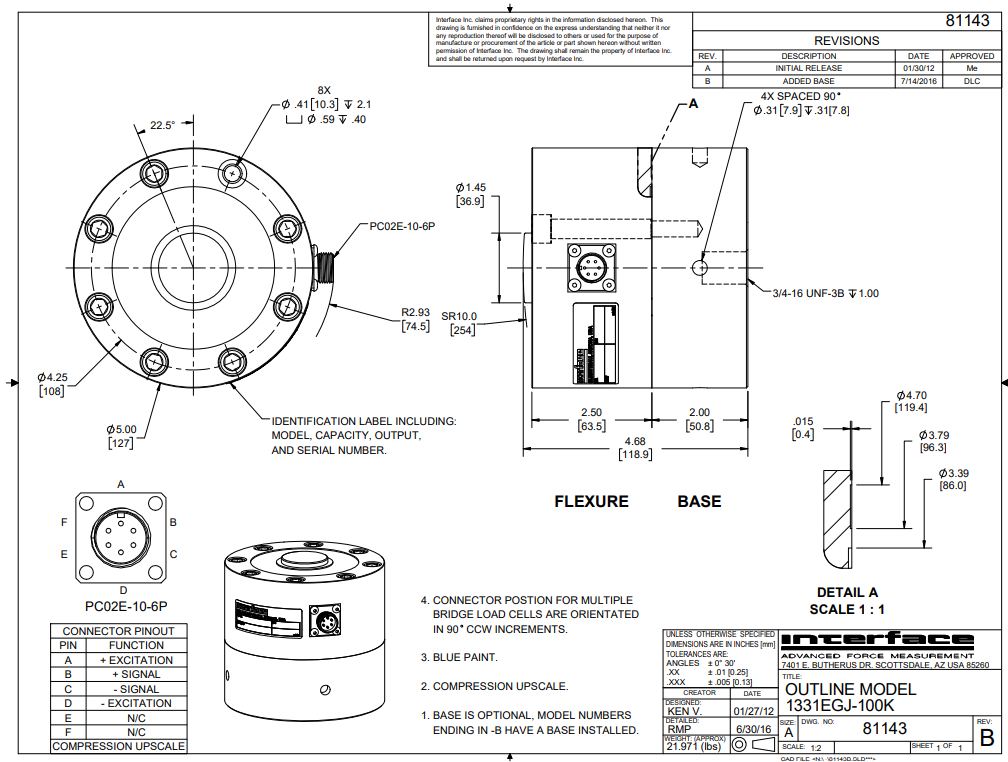

Dimensions

Installation

  • Alimentation du pont : 1-20 VDC

  • Montage 2: Compression seule. La charge est appliquée sur la surface de mesure. Installation du capteur avec embase, lorsque la surface d'installation présente des imperfections (voir accessoires). Types de vis, couples de serrage ici

  • Montage 4: Compression seule. La charge est appliquée sur la surface de mesure. Installation du capteur à même la surface. Types de vis, couples de serrage ici

Instruction de montage détaillée ici

Conditionnement et acquisition

Le signal de sortie du 1331 est non-amplifié. Il est possible d'obtenir une chaîne de mesure complète, câblée, configurée spécifiquement pour l'application en y intégrant par exemple :

Afficheur 9840 GSV-2TSDI GSV-3USB PMI-520AJ
Afficheur numérique de précision pour capteur étalon Afficheur 24 bits avec fonction acquisition Module d'acquisition USB Conditionneur analogique de précision sortie tension ou courant

Applications

  • Bancs de test en aéronautique, automobile
  • Essais matériaux
  • Instrumentation de bancs d'essais
  • Instrumentation de vérins hydrauliques
  • Vérification de capteurs
  • Bancs d'étalonnage

Options et accessoires

Type de capteur
Cellules plates
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.05 %
Hystérésis
0.08 % FS
Non-répétabilité
0.01 % FS
Compensation en température
-10 à 45 °C
Température de fonctionnement
-55 à 90 °C
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Sortie analogique
non-amplifié
Signal de sortie
4 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
Connecteur
Direction de mesure
Compression
Surcharge
150 %PE
Matériau
Acier
Classe de Protection
IP40
Plage d'effort à mesurer
> 250 kN
Application
Haute Précision

Dimensions

Connectique

Options

Connectique

Pont de jauges redondant

double ou triple

Sortie faible tolérance

le signal pleine échelle est ramené à sa valeur nominale avec une très faible tolérance

TEDS

selon standard

Calibration

ISO 17025 ou ASTM74

Taraudage métrique

Température

plage de température de fonctionnement ou de compensation spécifique

Calibration

Plage de calibration spécifique

tige filetée de précision

rotules

Accessoires

Afficheur

Visualisation la mesure en unité , gestion d'alarmes, affichage valeurs max-min.

Conditionneur

sortie ±5VDC, ± 10 Vcc, 0-10 Vcc ou 4-20 mA.

Systèmes d'acquisition

Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.
