Ref: OS-x15 LN / OS-x25MF

Accéléromètre capacitif durci de précision | IP68 | ±2g à ± 400g

accéléromètre capacitif faible bruit étanche IP68
Etendue de mesure: de ± 2g à ± 400g
Précision: < 0,5% de l'étendue de mesure
Sortie: ± 2,7VDC (version MF) et ± 4VDC (Version LN)
Bande passante: 0 Hz à 4,2 kHz (LN) et 0 à 7kHz (MF)
Densité spectrale de bruit: de 7 à 400 µg/√Hz (version LN)
Boîtier IP68 Acier inoxydable
Connectique : câble
Alimentation : 6 à 40 Vcc
Température : de - 40 à + 100 °C (-55 à +125°C en option)
Tenue aux chocs: ± 5000g
Calibration ISO 17025 en option

Description

Les accéléromètres capacitifs des séries OS x115LN et OS x125MF ont été spécialement développés pour les applications en conditions sévères, par exemple le ferroviaire, les éoliennes ou la marine. Par leurs étendues de mesure, la bande passante large, le faible bruit et la conception durcie (limite de chocs : 5000 g) et étanche IP68, ces accéléromètres peuvent être utilisés pour de la caractérisation vibratoire, du diagnostic embarqué et de la surveillance de structures.

Modèles disponibles

Modèle	OS-115LN	OS-125MF	OS-215LN	OS-225MF	OS-315LN	OS-325MF
Nombre d'axes	1	1	2	2	3	3
[Version LN (bas bruit) ou MF (bande passante étendue)	LN	MF	LN	MF	LN	MF

Spécifications

Version LN

Etendue de mesure [±g]	±2g	±5g	±10g	±25g	±50g	±100g	±200g	±400g
Nombre d'axes	1, 2 ou 3	1, 2 ou 3	1, 2 ou 3	1, 2 ou 3	1, 2 ou 3	1, 2 ou 3	1, 2 ou 3	1, 2 ou 3
Sensibilité [mV/g]	2000	800	400	160	80	40	20	10
Signal de sortie [VDC]	± 4 VDC	± 4 VDC	± 4 VDC	± 4 VDC	± 4 VDC	± 4 VDC	± 4 VDC	± 4 VDC
Non linéarité [% de la pleine échelle]	< 0.15 (typ), < 0.5 (max)	< 0.15 (typ), < 0.5 (max)	< 0.15 (typ), < 0.5 (max)	< 0.15 (typ), < 0.5 (max)	< 0.15 (typ), < 0.5 (max)	< 0.15 (typ), < 0.5 (max)	< 0.15 (typ), < 0.5 (max)	< 0.15 (typ), < 0.5 (max)
Bande passante: ±3 dB [Hz]	0-525	0-800	0-1100	0-1750	0-2100	0-3000	0-3600	0-4200
Tension d'alimentation [VDC]	6-40	6-40	6-40	6-40	6-40	6-40	6-40	6-40
Température de fonctionnement	-40 à 100 °C*	-40 à 100 °C*	-40 à 100 °C*	-40 à 100 °C*	-40 à 100 °C*	-40 à 100 °C*	-40 à 100 °C*	-40 à 100 °C*
Boîtier	Inox IP68	Inox IP68	Inox IP68	Inox IP68	Inox IP68	Inox IP68	Inox IP68	Inox IP68

*en option : -55 à 125°C

Version MF

Etendue de mesure [±g]	±2g	±5g	±10g	±30g	±50g	±100g	±200g
Nombre d'axes	1, 2 ou 3	1, 2 ou 3	1, 2 ou 3	1, 2 ou 3	1, 2 ou 3	1, 2 ou 3	1, 2 ou 3
Sensibilité [mV/g]	1350	540	270	90	54	26	13.5
Signal de sortie [VDC]	± 2.7	± 2.7	± 2.7	± 2.7	± 2.7	± 2.7	± 2.7
Non linéarité [% de la pleine échelle]	0.5	0.5	0.5	0.5	0.5	0.5	0.5
Bande passante: ±3 dB [Hz]	0-1150	0-1900	0-3200	0-4000	0-4500	0-5000	0-7000
Tension d'alimentation [VDC]	5-40	5-40	5-40	5-40	5-40	5-40	5-40
Température de fonctionnement	-40 à 100 °C*	-40 à 100 °C*	-40 à 100 °C*	-40 à 100 °C*	-40 à 100 °C*	-40 à 100 °C*	-40 à 100 °C*
Boîtier	Inox IP68	Inox IP68	Inox IP68	Inox IP68	Inox IP68	Inox IP68	Inox IP68

*en option : -55 à 125°C

Installation et utilisation

Signal de sortie et installation

Le signal de sortie amplifié des accéléromètres capacitifs OS-x115LN (±4VDC) et OS-x125MF (±2,7VDC) est différentiel et indépendant de la tension d'alimentation (6 à 40 VDC). Avec un boîtier IP68 en inox durci de 31 à 68 selon les versions, une plage de température d'utilisation de -55 à +125°C, et une résistance aux chocs pouvant atteindre 5000g, ces accéléromètres conviendront aux environnements industriels les plus sévères. Le montage se fait par vissage.

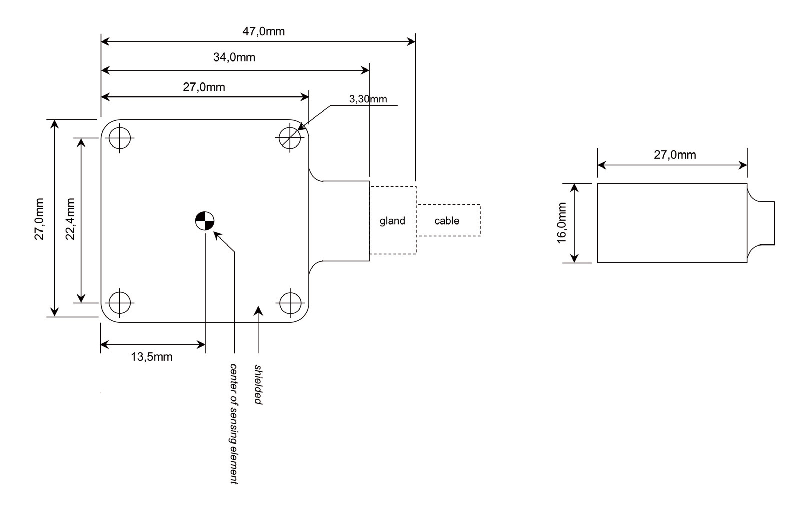

Dimensions

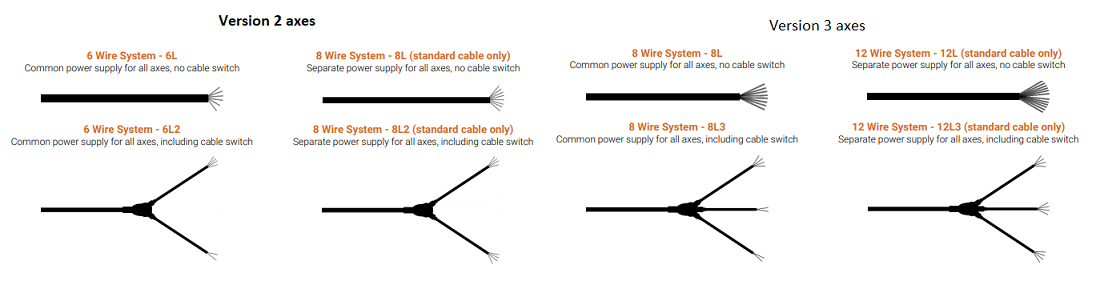

Câblage

Le câble en standard (30 gram/meter; PUR; AWG 30; Diamètre: 4.4mm) est disponible de 4 jusqu'à 12 fils. La longueur standard (6m) peut être ajustée selon les besoins (limite de l'ordre de 30m). Un connecteur type LEMO, Jaeger, BNC, SUBD ou autre peut également être ajouté en option. En option également, pour les versions 2 et 3 axes, une disposition des fils en trident pour simplifier la connexion au système d'acquisition.
